ASRock H77 Pro4-M Motherboard
Türkçe

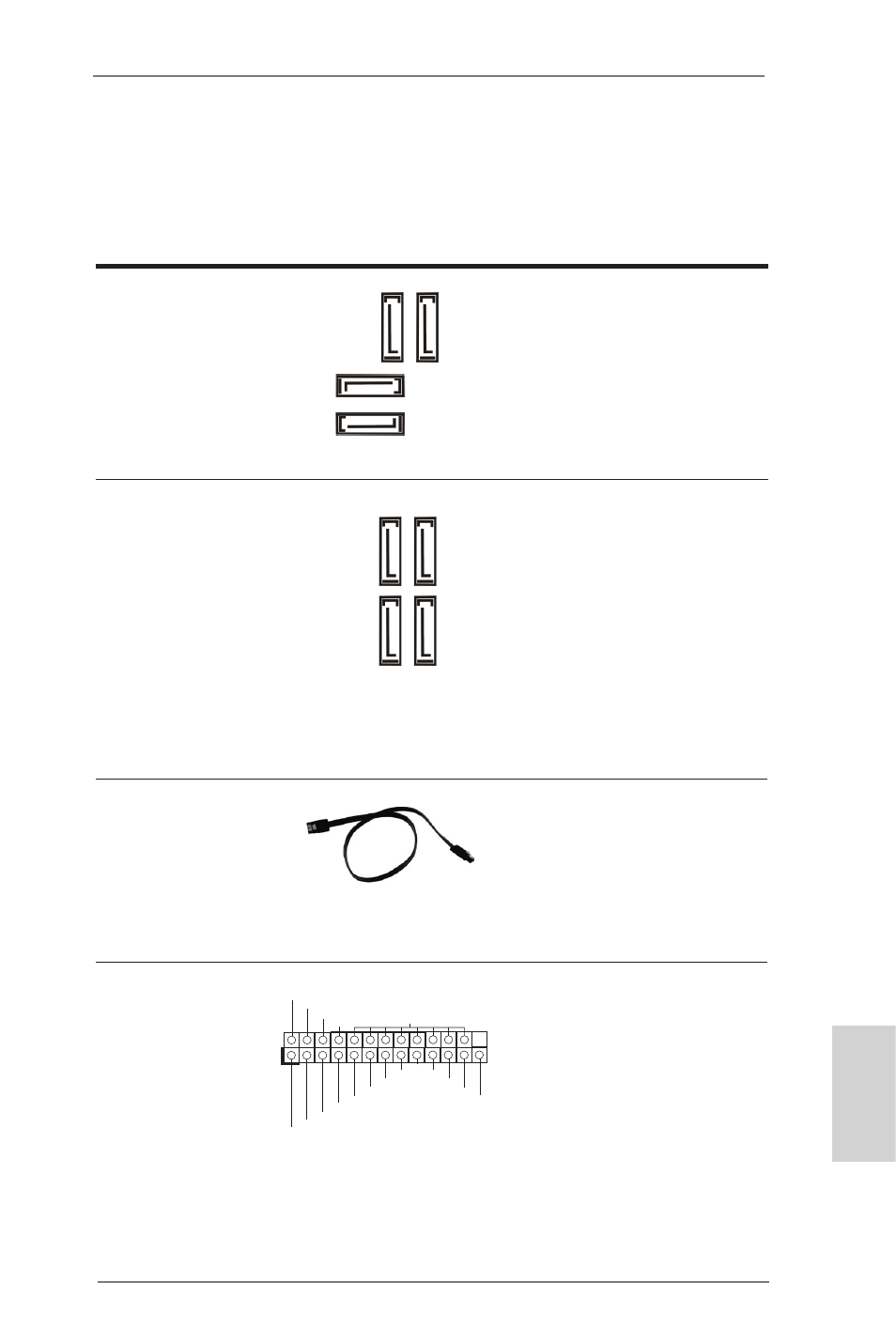

1.4 Yerleşik Fişler ve Konektörler
Yerleşik fişler ve konektörler jumper DEĞİLDİR. Bu fişlerin ve konektörlerin üzerine
jumper kapakları YERLEŞTİRMEYİN. Fişlerin ve konektörlerin üzerine jumper
kapakları yerleştirmek anakartın kalıcı olarak zarar görmesine neden olabilir!
Seri ATA2 Konektörler Bu dört Seri ATA2 (SATA2)
(SATA2_2_3: bkz. s.2, No. 14)
konektör, dahili depolama
(SATA2_4: bkz. s.2, No. 21) cihazları için SATA veri
(SATA2_5: bkz. s.2, No. 20) kablolarını destekler. Geçerli
SATA2 arayüzü 3,0 Gb/sn veri
aktarım hızına izin verir.
Seri ATA3 Konektörler Bu dört Seri ATA3 (SATA3)
(SATA3_A0_A1: bkz. s.2, No. 12) konektör, dahili depolama
(SATA3_0_1: bkz. s.2, No. 13) cihazları için SATA veri
kablolarını destekler. Geçerli
SATA3 arayüzü 6,0 Gb/sn veri
aktarım hızına izin verir. Arka
G/Ç’deki eSATA3 bağlantı
noktasında bağlantı varsa, iç
SATA3_A1 çalışmayacaktır.
Seri ATA (SATA) SATA veri kablosunu her iki ucu
Veri Kablosu da SATA / SATA2 / SATA3 sabit
(İsteğe bağlı)
diskine veya anakarttaki
SATA2 / SATA3 konektörüne
bağlanabilir.
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Yazdırma Portu Fişi Bu, yazdırma portu kablosu için
(25-pinli LPT1) yazıcı cihazlarının uygun
(bkz. s.2 No. 28) bağlanmasını sağlayan bir
arayüzdür.
SA
TA2_3
SA
TA2_2
SATA2_4
SATA2_5
SA
TA3_1 SA
TA3_A1
SA
TA3_0 SA
TA3_A0
