ASRock H77 Pro4-M - Manual (Page 101)

101
ASRock H77 Pro4-M Motherboard
Español

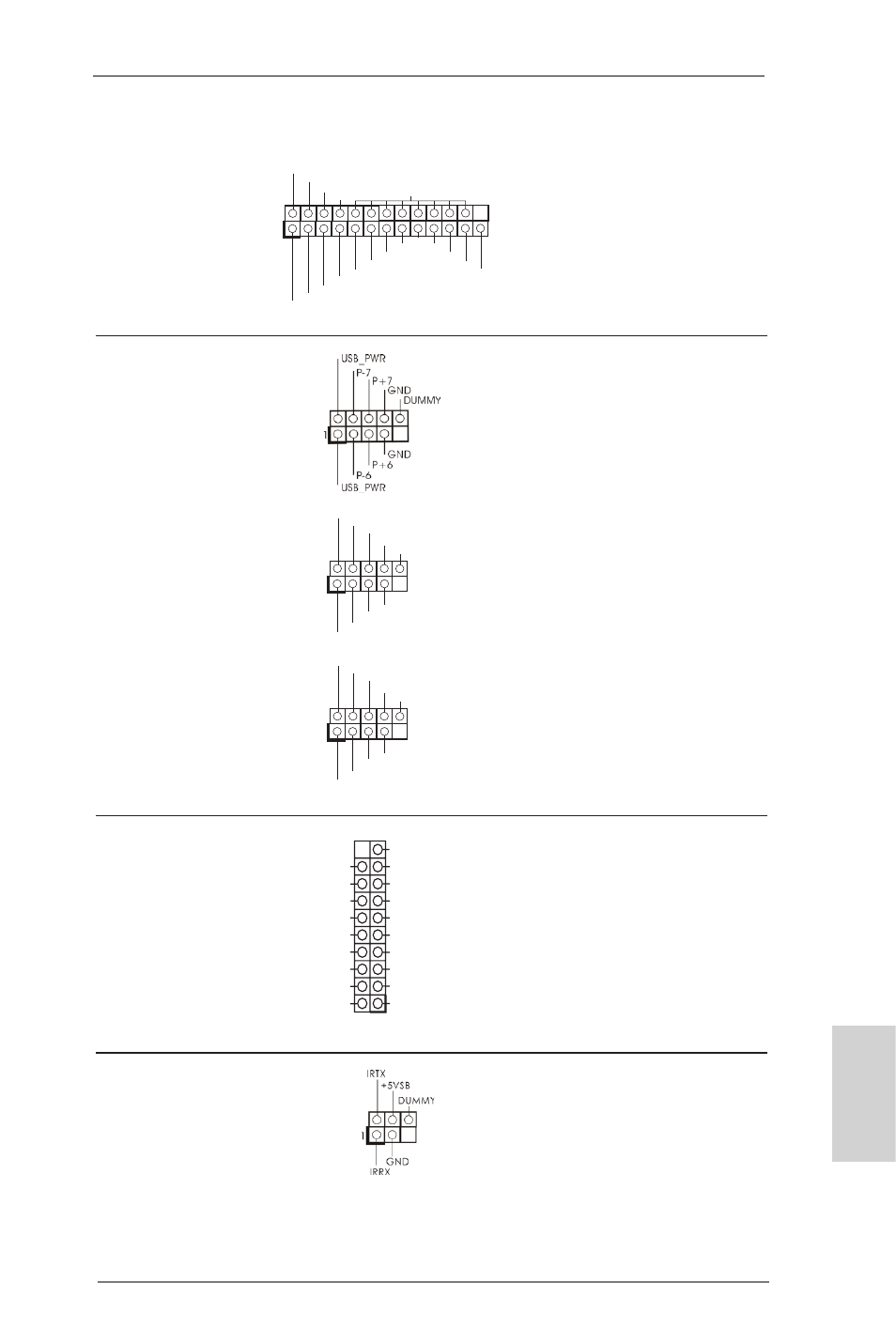

Cabezal USB 2.0 Además de cuatro puertos USB
(9-pin USB_6_7) 2.0 predeterminados en el
(vea p.2, N. 25) panel de E/S, hay tres bases de
conexiones USB 2.0 en esta
placa base. Cada una de estas
bases de conexiones admite
(9-pin USB_8_9) dos puertos USB 2.0.
(vea p.2, N. 24)
(9-pin USB_10_11)
(vea p.2, N. 23)
Cabezal USB 3.0 Además de cuatro puertos 3.0
(19-pin USB3_12_13)
predeterminados situados en el
(vea p.2, N. 9) panel E/S, encontrará una
cabecera USB 3.0 en esta
placa base. Esta cabecera USB
3.0 admiten dos puertos USB
3.0.
Cabezal de Módulo Infrarrojos Este cabezal soporta un módulo
(5-pin IR1) infrarrojos de transmisión y
(vea p.2, N. 19) recepción wireless opcional.
1
AFD#
ERROR#
PINIT#
GND SLIN#
STB#
SPD0
SPD1
SPD2
SPD3
SPD4
SPD5
SPD6
SPD7
ACK#
BUSY
PE
SLCT
Cabecera de puerto de impresora Esta es una interfaz de puerto
(LPT1 de 25 terminales) para cable de impresora que
(vea p.2, N. 28) permite conectar cómodamente
dispositivos de impresión.
IntA_P13_D
DUMMY
IntA_P13_D
GND
IntA_P13_SSTX
GND
IntA_P13_SSTX
IntA_P13_SSRX
IntA_P13_SSRX
Vbus Vbus
Vbus
IntA_P12_SSRX
IntA_P12_SSRX
GND
IntA_P12_SSTX
IntA_P12_SSTX
GND
IntA_P12_D
IntA_P12_D
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
