ASRock H77 Pro4-M Motherboard
Türkçe

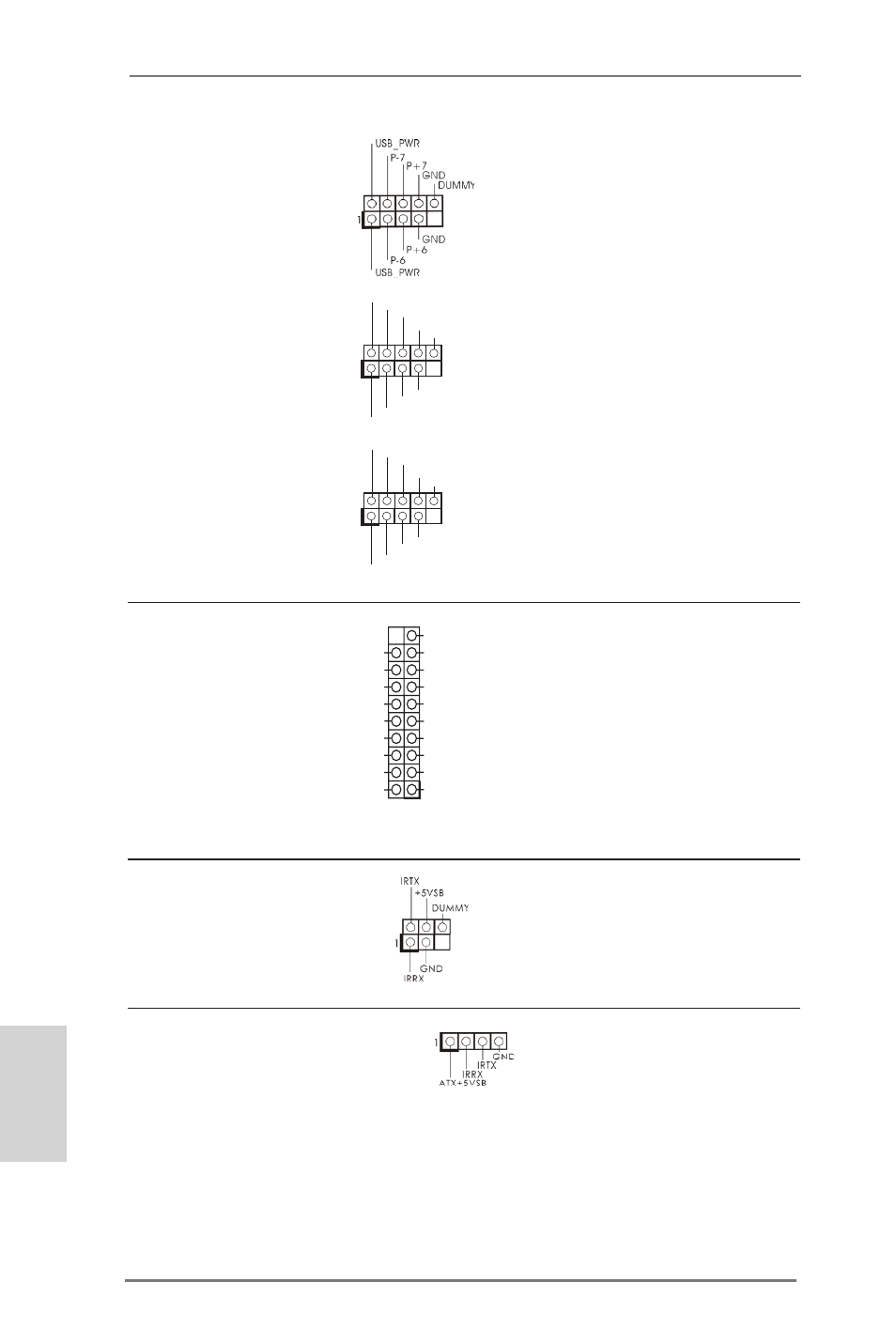

USB 2.0 Fişleri G/Ç panelindeki varsayılan dört
(9-pinli USB_6_7) USB 2.0 portundan başka, bu
(bkz. s.2 No. 25) anakartta üç USB 2.0 fişi
bulunur. Her USB 2.0 fişi iki
USB 2.0 portunu destekler.
(9-pinli USB_8_9)
(bkz. s.2 No. 24)
(9-pinli USB_10_11)
(bkz. s.2 No. 23)
USB 3.0 Fişleri I/O panelinde bulunan iki adet
(19-pinli USB3_12_13) varsayılan USB 3.0 bağlantı
(bkz. s.2 No. 9) noktasının yanı sıra, bu ana
kart üzerinde bir adet USB 3.0
bağlantısı bulunur. Bu USB 3.0
bağlantısı iki adet USB 3.0
bağlantı noktasını
destekleyebilir.
Kızılötesi Modülü Fişi Bu fiş, isteğe bağlı bir kablosuz
(5-pinli IR1)
aktarma ve alma kızılötesi
(bkz. s.2 No. 19) modülünü destekler.
Kullanıcı Kızılötesi Modül Bağlantısı Bu fiş, uzaktan kumanda alıcısı
(4-pinli CIR1) destekler.
(bkz. s.2 No. 26)
IntA_P13_D
DUMMY
IntA_P13_D
GND
IntA_P13_SSTX
GND
IntA_P13_SSTX
IntA_P13_SSRX
IntA_P13_SSRX
Vbus Vbus
Vbus
IntA_P12_SSRX
IntA_P12_SSRX
GND
IntA_P12_SSTX
IntA_P12_SSTX
GND
IntA_P12_D
IntA_P12_D
1
USB_PWR
P-8
GND
DUMMY
USB_PWR
P+8
GND
P-9
P+9
1
USB_PWR
P-10
GND
DUMMY
USB_PWR
P+10
GND
P-11
P+11
