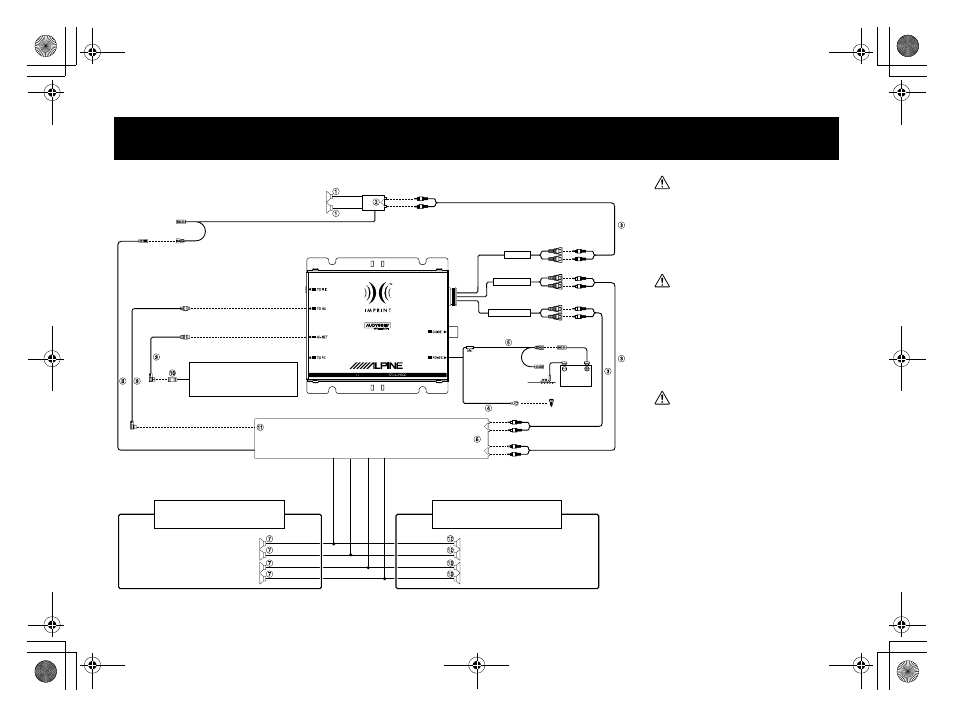

If the internal amplifier is used/Bei Verwendung des internen Verstärkers/Si vous utilisez
l’amplificateur interne
CD Changer with Ai-NET (sold separately)
/CD-Wechsler mit Ai-NET (separat erhältlich)
/Changeur CD avec Ai-NET (vendu séparément)
Head Unit with IMPRINT (sold separately)
/Hauptgerät mit IMPRINT (separat erhältlich)
/Unité principale avec IMPRINT (vendue séparément)
* 1
* 2
* 2
(Blue/White)/(Blau/Weiß)/(Bleu/Blanc)
(Blue/White)/(Blau/Weiß)/(Bleu/Blanc)
Amplifier for subwoofer (sold separately)/
Subwoofer-Verstärker (separat erhältlich)/
Amplificateur du subwoofer (vendu séparément)
(L)
(R)
PXA-H100
(L)
(R)
(L)
(R)
(L)
(R)
(L)
(R)
FRONT/REAR/SUBW. System
FRONT/REAR/SUBW. System
Enceintes FRONT/REAR/SUBW.
3WAY System
3WAY System
Enceintes 3WAY
Front
spe
ak
er o
utp
ut cord (L)
Front
spe
ak
er o
utp
ut cord (R)
Re
ar
spe
ak
er o
utp
ut cord (R)
Re
ar
spe
ak
er o
utp
ut cord (L)
12V
Front Input
Rear Input
FUSE (7.5A)
(Yellow)/
(Gelb)/(Jaune)
(Black)/(Schwarz)/(Noire)
SUB·W
REAR OUT
FRONT OUT
Caution
If the 3WAY system is used, check the speaker
system of “Changing the X-OVER Switch” (output
signal of unit), and connect the speakers. Failure to
make the proper connections may damage the
speakers.
Vorsicht
Wenn Sie das 3WAY System verwenden möchten,
schlagen Sie die Erläuterungen zum
Lautsprechersystem im Abschnitt zum Einstellen
des Schalters X-OVER (Ausgabesignal des Geräts)
nach und schließen Sie die Lautsprecher an. Wenn
Sie die Anschlüsse fehlerhaft vornehmen, können
die Lautsprecher beschädigt werden.
Attention
Si vous utilisez le système 3WAY, vérifiez le système
d’enceintes de la manière décrite à la section
« Modification de la position du commutateur
X-OVER » (signal de sortie de l’appareil) et
raccordez les enceintes. Tout mauvais
raccordement risque d’endommager les enceintes.
