Svenska 4.998.137.269 Produktbeskrivning för IOP 0008 A
26 / 32
ST − FIR / PRM1 / deh
610−4.998.153.976 / A2
Funktionsbeskrivning
d In−/utgångsmodulen ger 8 oberoende digitala inmatningar för att hantera signaler med
TTL−nivå och 8 öppna kollektorutgångar för användning i individuell indikering.

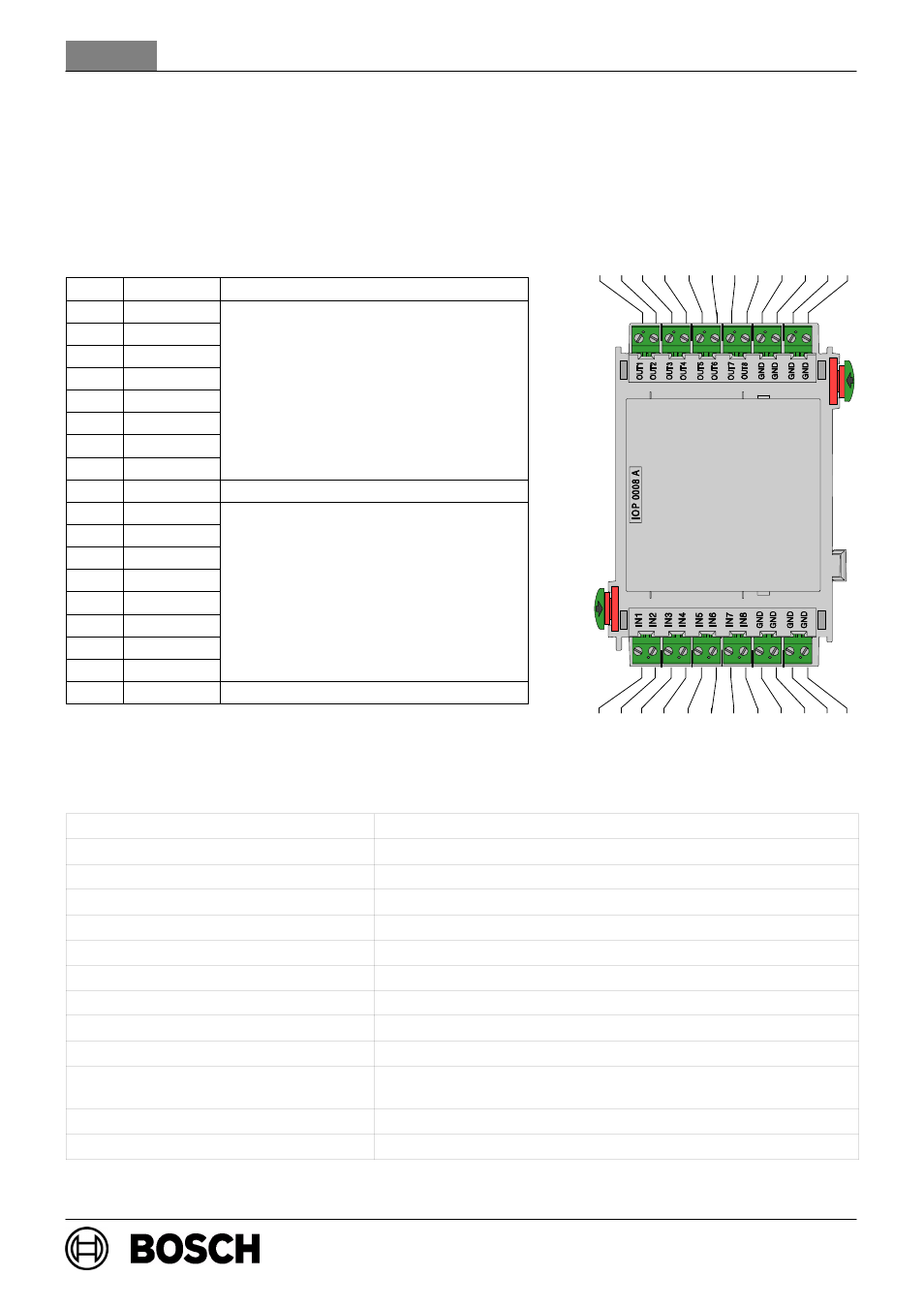

Anslutningar
Pos. Märkning Anslutning
1 OUT1
2 OUT2
3 OUT3 8 utgångar
4 OUT4 med maximal bibehållen spänning på
35 V lik t ö d 1 5 A
5 OUT5
g
35 V likström med 1,5 A
strömbegränsning (nominell
6 OUT6
strömbegränsning (nominell
belastningsström ID 0,7 A) per utgång
7 OUT7
belastningsström ID 0,7 A) per utgång
8 OUT8
9−12 GND Jord
13 IN1
14 IN2
15 IN3
8 i å
16 IN4
8 ingångar
d i l i ä i å
17 IN5
med maximal inspänning på
5 V likström vid 0 1 mA per ingång
18 IN6
5 V likström vid 0,1 mA per ingång
19 IN7
20 IN8
21−24 GND Jord
Tekniska specifikationer
Inspänning (min − max) 20 V tiil 30 V likström
Maximal strömförbrukning 15 mA vid 5 V likström
Maximal strömstyrkeminskning 700 mA (kortslutningsskyddad, I
max
= 1,5 A)
Maximal ledningslängd 3 m
Säkerhetsklass II enligt IEC 60950 / EN 60950
EMI / EMC−skydd EN 50081−1 / FCC del 15
Skyddsklass IP 30 enligt IEC 60529
Driftstemperatur −5 _C till 50 _C
Förvaringstemperatur −20 _C till 60 _C
Tillåten relativ luftfuktighet max. 95 % ickekondenserande
Inkapslingsmaterial och −färg ABS−plast Polylac PA−766 (UL94 V−0),
halvglättad antracit, RAL 7016
Mått (H x B x D) ca 127 x 96 x 60 mm
Vikt ca 150 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
