Русский 4.998.137.269 Описание изделия IOP 0008 A
25 / 32
ST − FIR / PRM1 / deh
610−4.998.153.976 / A2
Описание принципа действия
d Модуль входа/выхода обеспечивает 8 независимых цифровых входов для обработки
сигналов ТТЛ−уровня и 8 выходов типа "открытый коллектор" для индивидуальной
индикации.

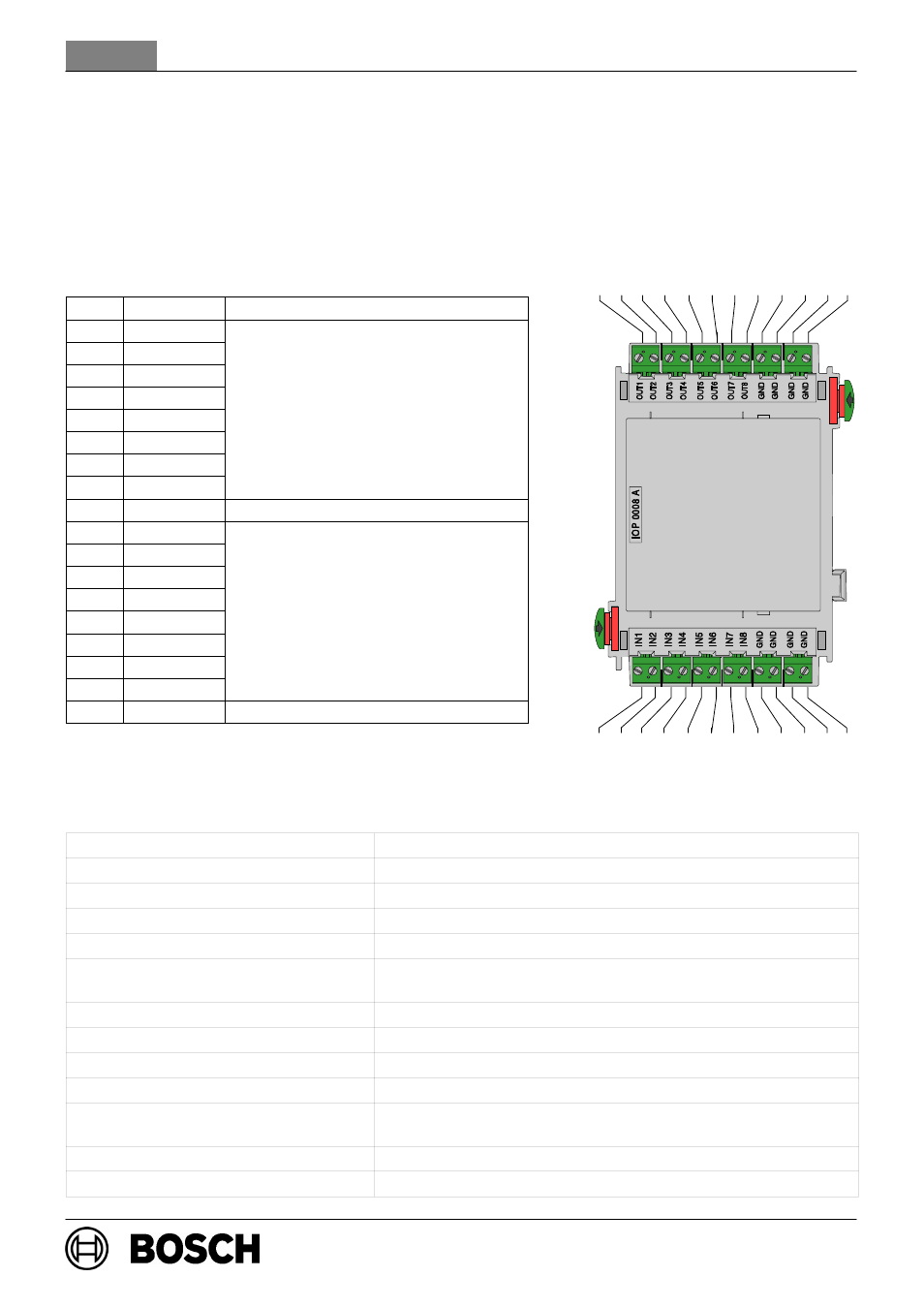

Подключения
Поз. Маркировка Соединение
1 OUT1
2 OUT2
8 выходов
3 OUT3
8 выходов
с максимальным рабочим
4 OUT4
с максимальным рабочим
напряжением 35 В пост. тока при
5 OUT5
напряжением 35 В пост. тока при
ограничении тока 1,5 A
6 OUT6
ограничении тока 1,5 A
(номинальный ток электроприемника
ID 0 7 A) на выход
7 OUT7
ID 0,7 A) на выход
8 OUT8
9−12 GND Заземление
13 IN1
14 IN2
15 IN3
8 входов
16 IN4
8 входов
с максимальным напряжением на
17 IN5
с максимальным напряжением на
входе 5 В пост. тока при 0,1 мA на
18 IN6
входе 5 В пост. тока при 0,1 мA на
вход
19 IN7
20 IN8
21−24 GND Заземление
Техническое описание
Напряжение на входе (мин − макс) 20 В пост. тока − 30 В пост. тока
Максимальное потребление тока 15 мА при 5 В пост. тока
Максимальный ток поглощения 700 мА (защита от короткого замыкания, I
макс
= 1,5 A)
Максимальная длина линий 3 м (3,28 ярда)
Класс безопасности II ïî IEC 60950 / EN 60950
Защита от электромагнитных помех /
электромагнитной совместимости
EN 50081 / FCC часть 15
Класс защиты IP 30 ïî IEC 60529
Рабочая температура −5 _C . . . 50 _C (23 _F . . . 122 _F)
Температура хранения −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Допустимая относительная влажность макс. 95% без конденсата
Материал и цвет корпуса
Пластмасса ABS Polylac PA−766 (UL94 V−0),
полуматовый антрацит, RAL 7016
Размеры (В x Ø x Г) приблиз. 127 x 96 x 60 ìì (5 x 3,8 x 2,4 дюйма)
Вес приблиз. 150 г (5,3 унции)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
