Norsk 4.998.137.269 Produktbeskrivelse IOP 0008 A
20 / 32
ST − FIR / PRM1 / deh
610−4.998.153.976 / A2
Funksjonsbeskrivelse
d Inn−/utgangsmodulen har 8 uavhengige digitale innganger som håndterer signaler på
TTL−nivå, og 8 åpne kollektorutganger som brukes til individuell angivelse.

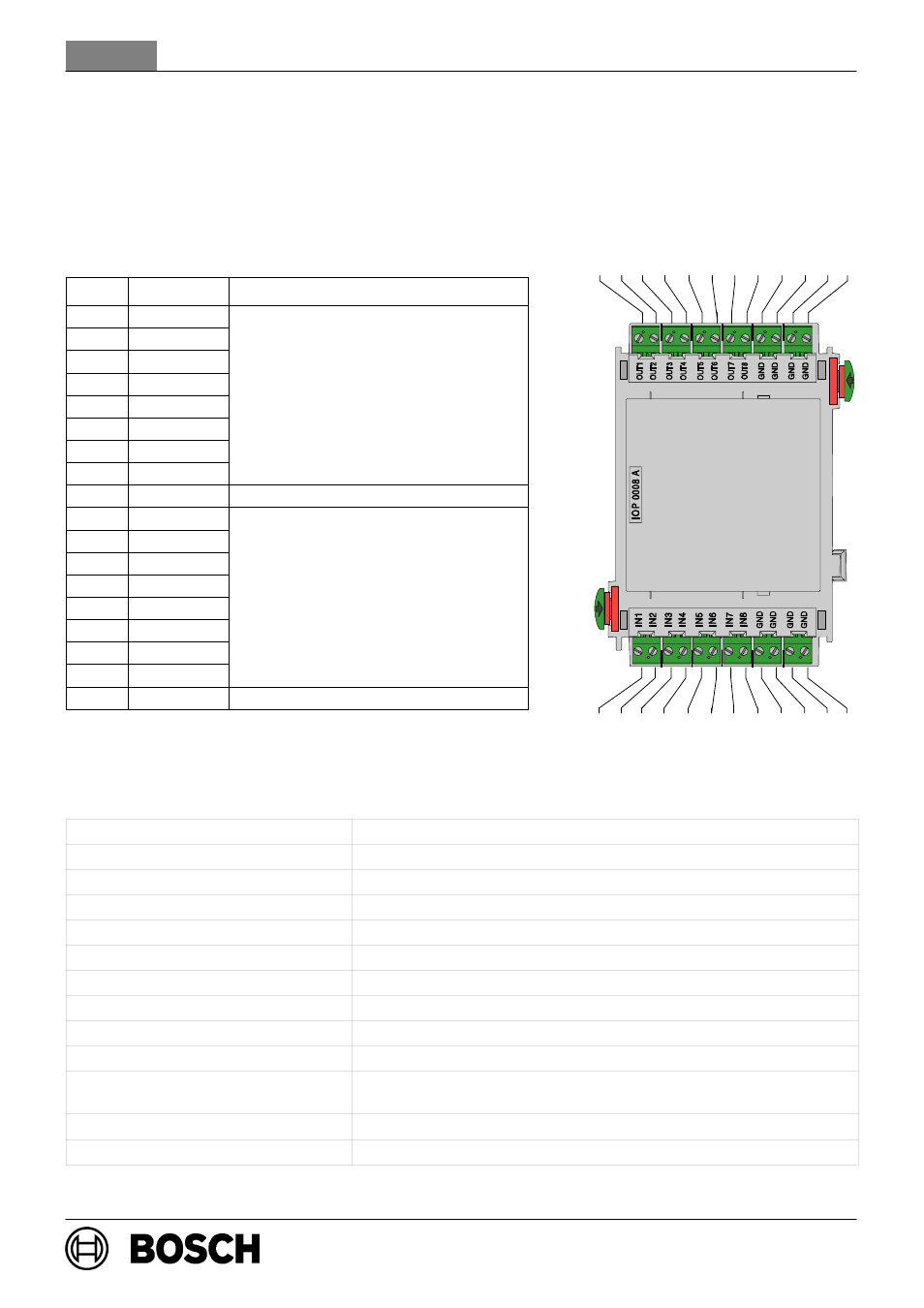

Kabling
Pos. Markering Tilkobling
1 OUT1
2 OUT2
3 OUT3
8 utganger
4 OUT4 med en maksimal holdespenning på
35 V DC d 1 5 A t
5 OUT5
g
35 V DC ved 1,5 A strømgrense
(nominell strømbelastning ID 0 7 A)
6 OUT6
(nominell strømbelastning ID 0,7 A)
per utgang
7 OUT7
per utgang
8 OUT8
9–12 GND Jording
13 IN1
14 IN2
15 IN3
8 i
16 IN4
8 innganger
d k i l i i
17 IN5
med en maksimal inngangsspenning
på 5 V DC ved 0 1 mA per inngang
18 IN6
på 5 V DC ved 0,1 mA per inngang
19 IN7
20 IN8
21–24 GND Jording
Tekniske spesifikasjoner
Inngangsspenning (min. − maks.) 20 − 30 V DC
Maksimalt strømforbruk 15 mA ved 5 V DC
Maksimal senkningsstrøm 700 mA (beskyttet mot kortslutning, I
maks
= 1,5 A)
Maksimal ledningslengde 3 m (3,28 yard)
Sikkerhetsklasse II i henhold til IEC 60950 / EN 60950
EMI− / EMC−beskyttelse EN 50081−1 / FCC del 15
Beskyttelsesklasse IP 30 i henhold til IEC 60529
Driftstemperatur: −5 _C . . . 50 _C (23 _F . . . 122 _F)
Lagringstemperatur −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Tillatt relativ fuktighet Maks. 95 % ikke−kondenserende
Husmateriale og −farge ABS−plast Polylac PA−766 (UL94 V−0),
halvblank koksgrå, RAL 7016
Mål (H x B x D) Ca. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 tommer)
Vekt Ca. 150 g (5,3 unser)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
