Português 4.998.137.269 Descrição do produto IOP 0008 A
21 / 32
ST − FIR / PRM1 / deh
610−4.998.153.976 / A2
Descrição funcional
d O módulo de entrada/saída fornece 8 entradas digitais independentes para o processamento
de sinais com nível TTL e 8 saídas de colector aberto para utilização em indicações
individuais.

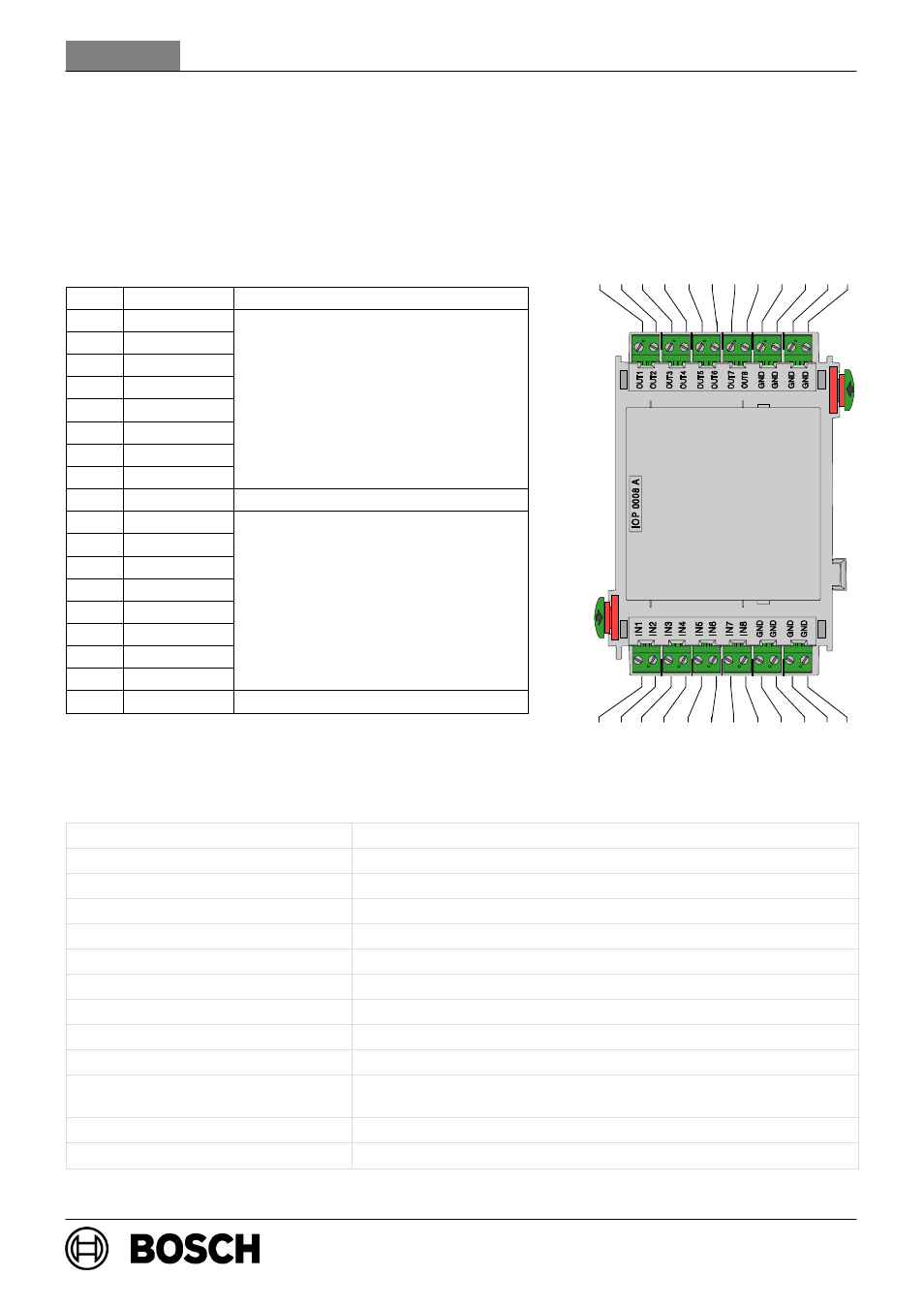

Ligações eléctricas
Pos. Marcação Ligação
1 OUT1
2 OUT2
3 OUT3
8 saídas
4 OUT4 com uma tensão de sustentação
á i d 35 V CC li it
5 OUT5
ç
máxima de 35 V CC com um limite
de corrente de 1 5 A (ID de corrente
6 OUT6
de corrente de 1,5 A (ID de corrente
de carga nominal de 0,7 A) por saída
7 OUT7
de carga nominal de 0,7 A) por saída
8 OUT8
9−12 GND Terra
13 IN1
14 IN2
15 IN3
8 t d
16 IN4
8 entradas
t ã d t d á i
17 IN5
com uma tensão de entrada máxima
de 5 V CC com 0 1mA por entrada
18 IN6
de 5 V CC com 0,1mA por entrada
19 IN7
20 IN8
21−24 GND Terra
Especificações técnicas
Tensão de entrada (mín − máx) 20 V CC − 30 V CC
Consumo máximo de corrente 15 mA a 5 V CC
Absorção de corrente máxima 700 mA (protegido contra curto−circuito, I
máx.
= 1,5 A)
Comprimento máximo das linhas 3 m
Classe de segurança II em conformidade com a norma IEC 60950 / EN 60950
Protecção EMI / EMC EN 50081−1 / FCC Parte 15
Classe de protecção IP 30 em conformidade com a norma IEC 60529
Temperatura de funcionamento −5
_C . . . 50 _C (23 _F . . . 122 _F)
Temperatura de armazenamento −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Humidade relativa permitida máx. 95% sem condensação
Material e cor da caixa Plástico ABS Polylac PA−766 (UL94 V−0),
antracite semibrilhante, RAL 7016
Dimensões (A x L x P) aprox. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 polegadas)
Peso aprox. 150 g (5,3 onças)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
