Français 4.998.137.269 Description de produit IOP 0008 A
11 / 32
ST − FIR / PRM1 / deh
610−4.998.153.976 / A2
Description fonctionnelle
d Le module d’entrée / sortie fournit 8 entrées numériques indépendantes pour gérer des
signaux avec niveau TTL et 8 sorties à collecteur ouvert pour un usage indicatif personnel.

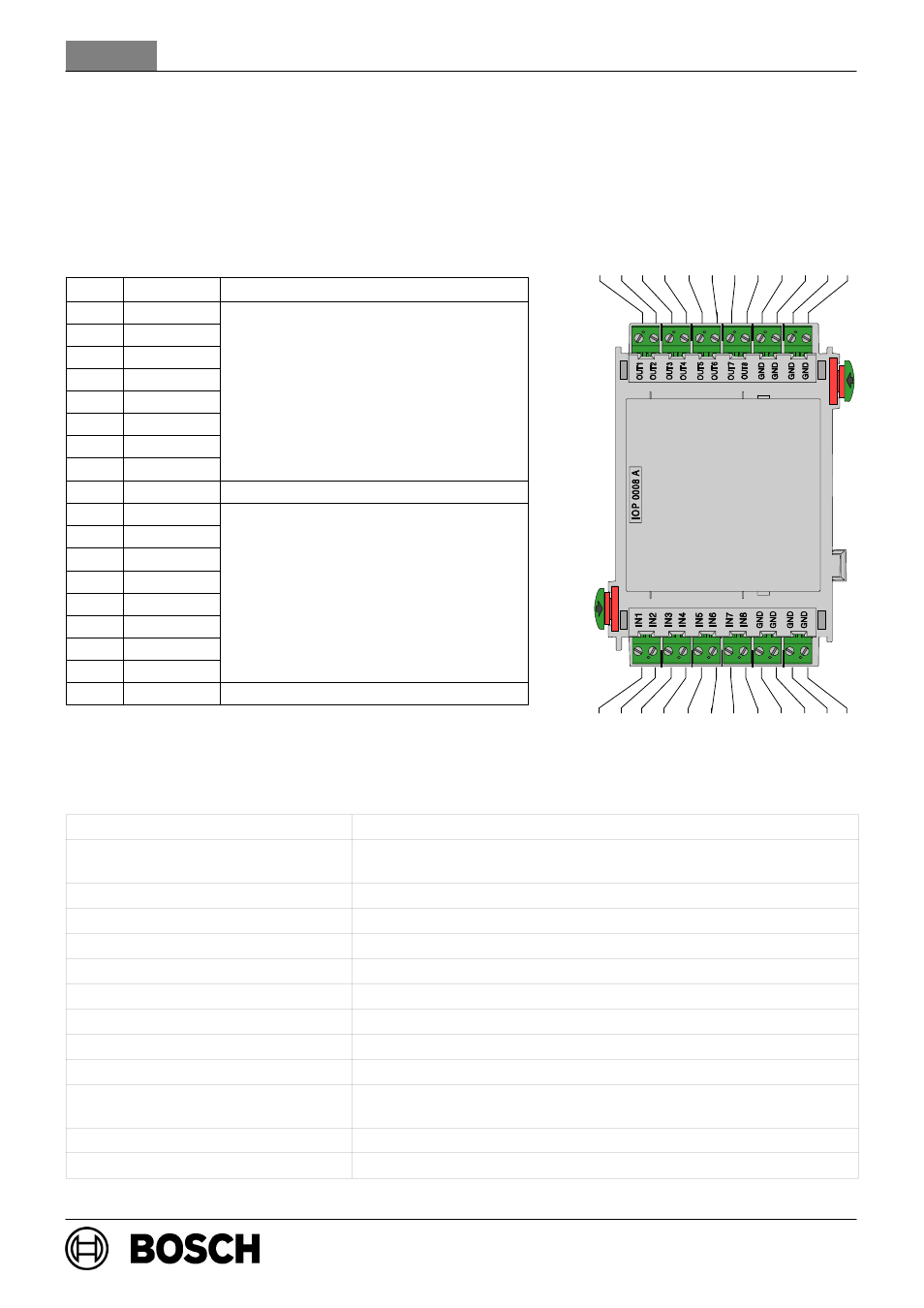

Câblage
N° Marquage Connexion
1 OUT1
2 OUT2
3 OUT3 8 sorties
4 OUT4 présentant une tension d’entretien
i l d 35 V
5 OUT5
maximale de 35 V c.c. pour une
limitation de courant de 1 5 A (courant
6 OUT6
limitation de courant de 1,5 A (courant
de charge nominal 0,7 A) par sortie
7 OUT7
de charge nominal 0,7 A) par sortie
8 OUT8
9−12 GND Masse
13 IN1
14 IN2
15 IN3
8 entrées
16 IN4
8 entrées
présentant une tension d’entrée
17 IN5
présentant une tension d entrée
maximale de 5 V c.c. à 0,1 mA par
18 IN6
maximale de 5 V c.c. à 0,1 mA par
entrée
19 IN7
20 IN8
21−24 GND Masse
Caractéristiques techniques
Tension d’entrée (min. − max.) 20 − 30 V c.c.
Consommation de courant
maximale 15 mA à 5 V c.c.
Courant absorbé maximal 700 mA (protection contre les court−circuits, I
max
= 1,5 A)
Longueur maximale des lignes 3 m (3,28 yards)
Classe de sécurité II conformément à CEI 60950 / EN 60950
Protection EMI / CEM EN 50081−1 / FCC partie 15
Classe de protection IP 30 conformément à CEI 60529
Température de fonctionnement −5
_C . . . 50 _C (23 _F . . . 122 _F)
Température de stockage −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Taux d’humidité relative admissible max. 95 % sans condensation
Matière et couleur du boîtier Plastique ABS Polylac PA−766 (UL94 V−0),
anthracite semi−brillant, RAL 7016
Dimensions (H x l x P) env. 127 x 96 x 60 mm (5,0 x 3,8 x 2,4 pouces)
Poids env. 150 g (5,3 onces)
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
