Suomi 4.998.137.269 Tuotekuvaus IOP 0008 A
12 / 32
ST − FIR / PRM1 / deh
610−4.998.153.976 / A2
Toiminnan kuvaus
d Tulo−/lähtömoduulissa on kahdeksan itsenäistä digitaalista tuloliitäntää TTL−tasoisten
signaalien käsittelyä varten ja kahdeksan avokollektoriulostuloa itsenäisiä ilmaisimia varten.

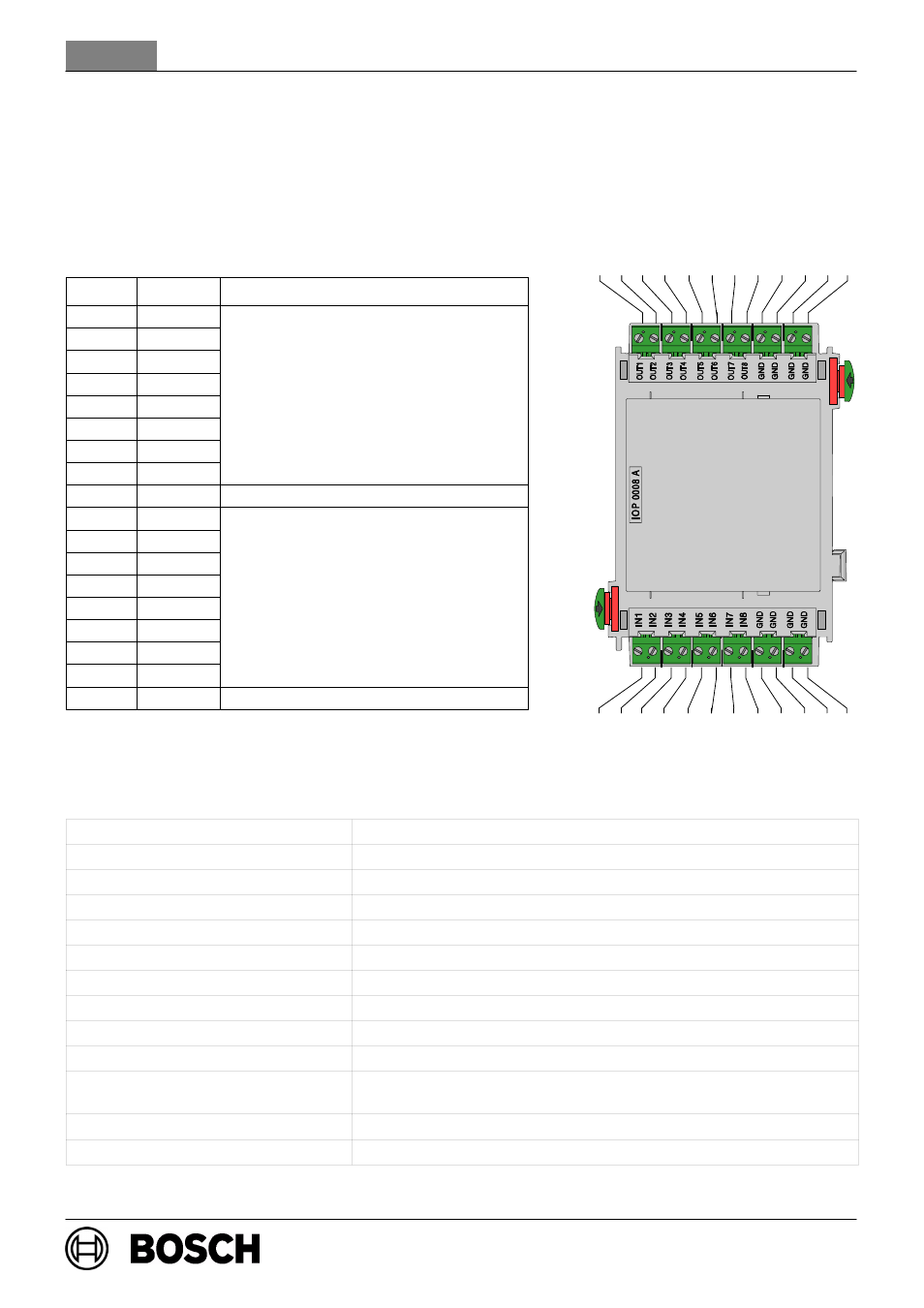

Johdotus
Tunnus Merkintä Liitäntä
1 OUT1
2 OUT2
3 OUT3
8 ulostuloa
4 OUT4
8 ulostuloa
enimmäisjännite 35 V DC / virtarajoitus
5 OUT5
enimmäisjännite 35 V DC / virtarajoitus
1,5 A (nimellinen kuormitusvir ta ID
6 OUT6
1,5 A (nimellinen kuormitusvir ta ID
0,7 A) ulostuloa kohti
7 OUT7
8 OUT8
9−12 GND Maa
13 IN1
14 IN2
15 IN3
8 t l
16 IN4
8 tuloa
i äi t l jä it 5 V DC / 0 1 A
17 IN5
enimmäistulojännite 5 V DC / 0,1 mA
tuloa kohti
18 IN6
tuloa kohti
19 IN7
20 IN8
21−24 GND Maa
Tekniset tiedot
Tulojännite (min. − maks.) 20 V DC − 30 V DC
Virrankulutus enintään 15 mA/5 V DC
Tuottovirta enintään 700 mA (oikosulkusuojattu, I
max
= 1,5 A)
Linjojen enimmäispituus 3 m
Turvallisuusluokitus II, IEC 60950 / EN 60950 mukaisesti
EMI/EMC−suojaus EN 50081−1 / FCC Part 15
Suojausluokitus IP 30, IEC 60529 mukaisesti
Käyttölämpötila −5 _C . . . 50 _C (23 _F . . . 122 _F)
Säilytyslämpötila −20 _C . . . 60 _C (−4 _F . . . 140 _F)
Suhteellinen kosteus enintään 95 % (tiivistymätön)
Kotelon materiaali ja väri ABS−muovi, Polylac PA−766 (UL94 V−0)
puolikiiltävä anthrazit, RAL 7016
Mitat (K x L x S) noin 127 x 96 x 60 mm
Paino noin 150 g
1 2 3 4 5 6 7 8 9 10 11 12
13 14 15 16 17 18 19 20 21 22 23 24
