,167$//$7,21
7(&+1,6&+( '$7(1
_&%6 6
ZZZVWLHEHOHOWURQFRP
8.2 Elektrischer
Anschluss
Wählen Sie ausreichenden Zuleitungsquerschnitt. Installieren Sie
im Abstand von mindestens 10 cm seitlich vom Gerät eine Steck-
dose oder Geräte-Anschlussdose für Festanschluss.
Die Anschlussleitung darf nicht am Gerät anliegen kürzen. Sie
diese so, dass sie direkt zur Festanschlussdose führt. Danach die
Litzen Abisolieren und die Aderenden konfektionieren.
9. Technische
Daten
9.1 Datentabelle
7\S
&%6 6
Abmessung H / B / T
mm
400 / 275 / 121
Gewicht
kg
2,8
Anschluss
1/N ~ 230 V 50 Hz
Leistung
W
2000
Temperatur-Einstellbereich
§ °C
5...35
Frostschutz
§ °C
6
Schutzklasse
II
Schutzart
IP
24 Spritzwassergeschützt
Approbationen
siehe Gerätetypenschild

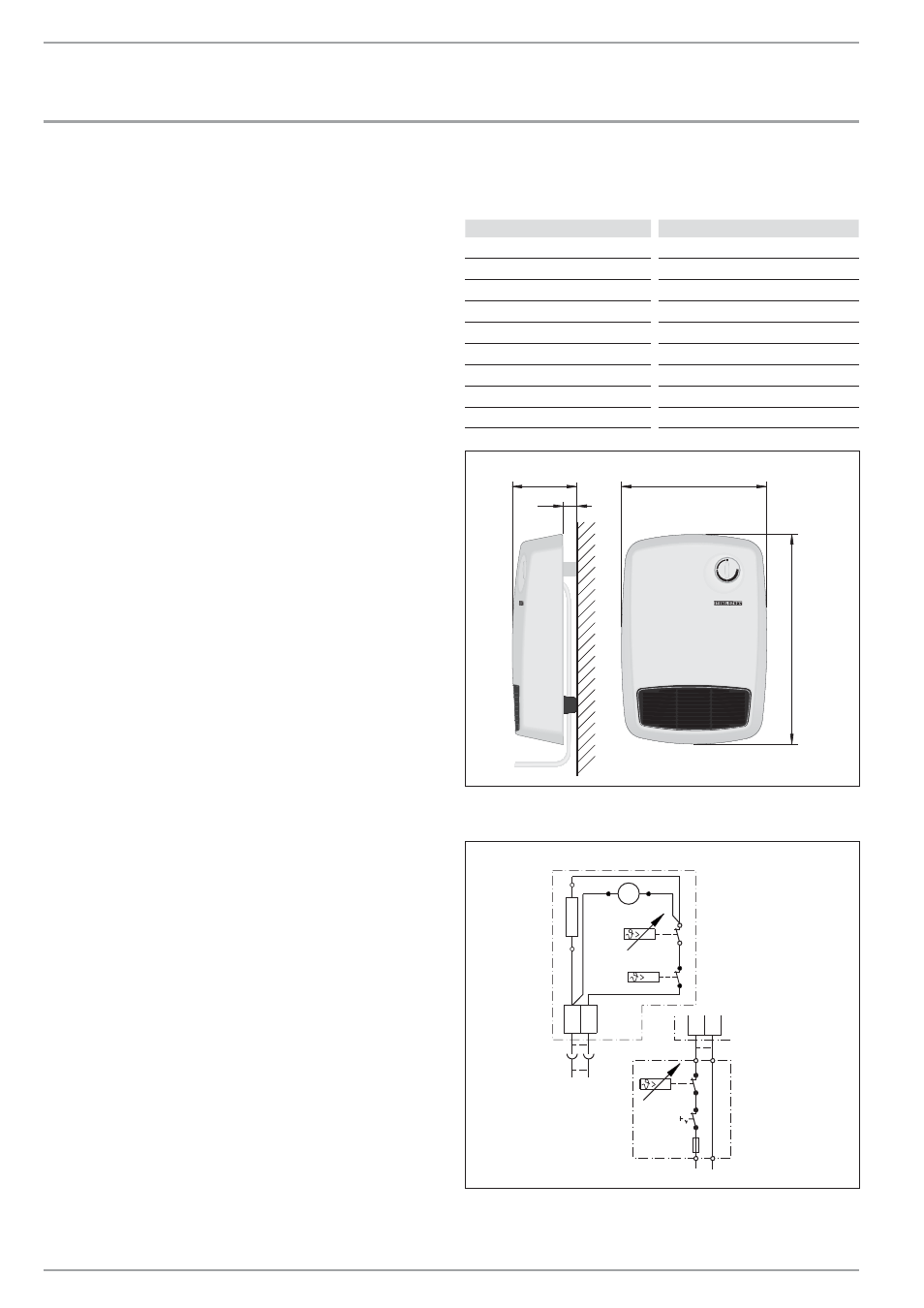

Maße
2
6
_0
7
_3
1
_0
0
6
6
121 mm
26 mm
275 mm
400
m
m
9.2 Schaltplan
* Betrieb mit externem Raumtemperaturregler
2
6
_0
7
_3
1
_0
0
7
2
L
N
1/N ~ 230 V
N1
1 2 X1
X2
R
1
F1
M
1 ~
L
N
N2
1 2 X1
