8.2 Elektrische
aansluiting
Kies een stroomkabel met een voldoende grote diameter.
Installeer op een afstand van minstens 10 cm naast het toestel een
stopcontact of een toestel-aansluitdoos voor vaste aansluiting.
De aansluitkabel mag niet tegen het toestel komen. Kort de
aansluitkabel zo in, dat hij direct naar de vaste aansluitdoos loopt.
Verwijder daarna de isolatie van de draden en confectioneer de
geleideruiteinden.

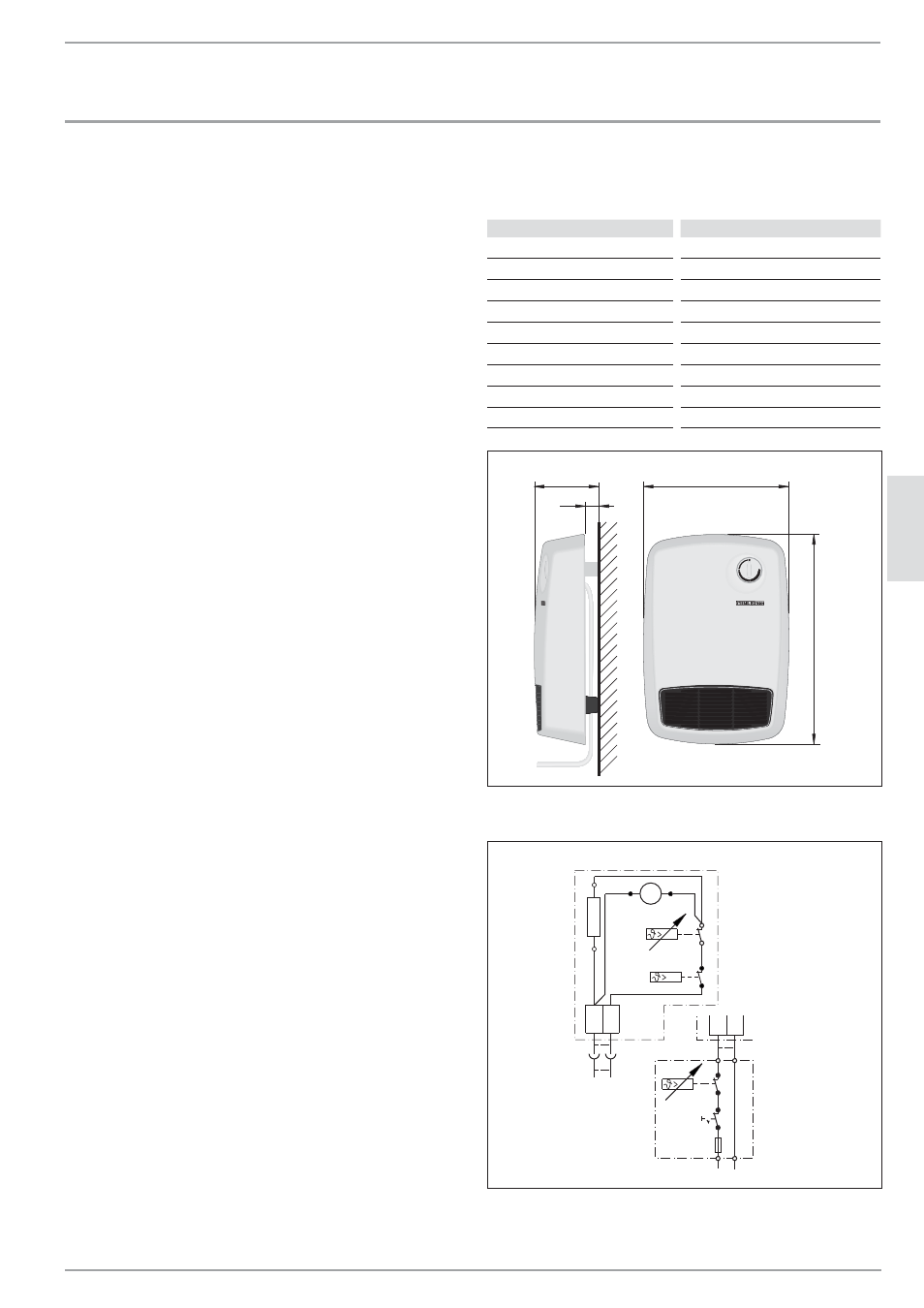

9. Technische
gegevens
9.1 Gegevenstabel
7\SH
&%6 6
Afmetingen H / B / D
mm
400 / 275 / 121
Gewicht
kg
2,8
Aansluiting
1/N ~ 230 V 50 Hz
Vermogen
W
2000
Temperatuurinstelbereik
§ °C
5...35
Vorstbeveiliging
§ °C
6
Beveiligingsklasse
II
Beschermingsgraad
IP 24 spatwaterdicht
Goedkeuringen
zie typeplaatje van het toestel
Afmetingen
2
6
_0
7
_3
1
_0
0
6
6
121 mm
26 mm
275 mm
400
m
m
9.2 Schakelschema
* Werking met externe kamertemperatuurregelaar
2
6
_0
7
_3
1
_0
0
7
2
L
N
1/N ~ 230 V
N1
1 2 X1
X2
R
1
F1
M
1 ~
L
N
N2
1 2 X1
В
