,167$//$7,21
&$5$&7v5,67,48(6 7(&+1,48(6
ZZZVWLHEHOHOWURQFRP &%6 6_
)5$
1
q$,
6
8.2 Branchement électrique
Choisissez une section de conducteur suffisante. Installez une
prise électrique ou un connecteur d'appareil à au moins 10 cm
sur le côté de l'appareil en guise de connexion fixe.
Le cordon de raccordement ne doit pas adhérer à l'appareil,
raccourcissez-le tel qu'il aille directement à la prise fixe. Dénuder
ensuite les fils et confectionner les extrémités des âmes du
câble.

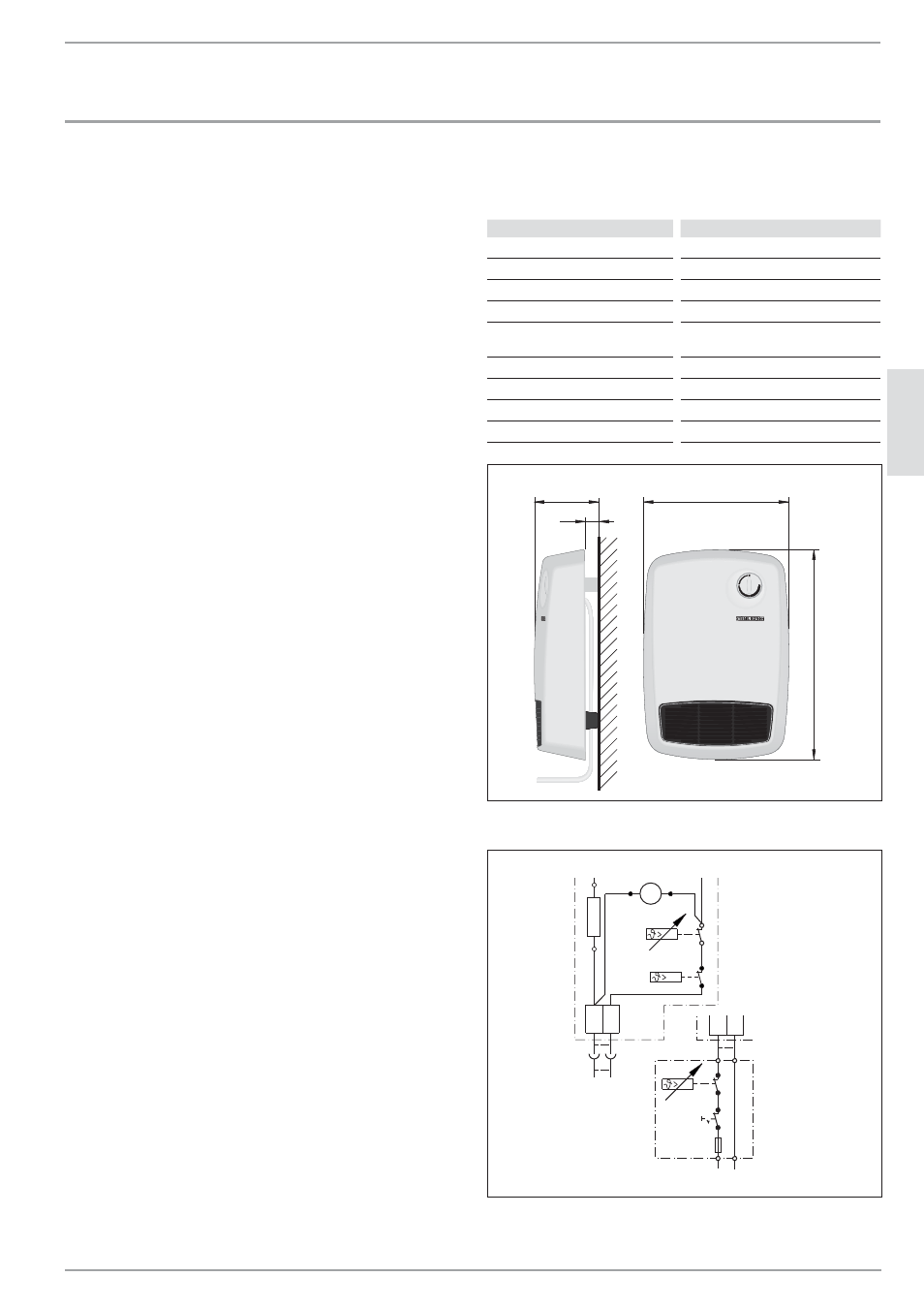

9. Caractéristiques techniques
9.1 Tableau de données
0RGÑOH &%6 6
Dimensions H / L / P mm 400 / 275 / 121
Poids kg 2,8
Raccord 1/N ~ 230 V 50 Hz
Puissance W 2000
Plage de réglage de la
température § °C 5 ... 35
Protection antigel § °C 6
Classe de protection II
Indice de protection IP 24 (protégé contre l’eau en pluie)
Homologations voir la plaque signalétique
Dimensions
2
6
_0
7
_3
1
_0
0
6
6
121 mm
26 mm
275 mm
400
m
m
9.2 Schéma de raccordement
* Utilisation avec régulateur de température externe
2
6
_0
7
_3
1
_0
0
7
2
L N
1/N ~ 230 V
N1
1 2 X1
X2
R
1
F1
M
1 ~
L N
N2
1 2 X1
В
