3. Gerätebeschreibung
Das Gerät ist ein Elektro-Direktheizgerät zur Wandmontage. Es
eignet sich z. B. als Vollheizung im Badezimmer oder als Über-
gangs- und Ergänzungsheizung für kleinere Räume wie z. B. Hob-
byraum und Gästezimmer.
Zur Erwärmung wird die Raumluft vom Ge räte gebläse über Öff-
nungen in der Rückwand angesaugt, vom Heizkörper erwärmt und
über das unten am Gerät sitzenden Luftaustrittsgitter gleichmäßig
und zugfrei ausgeblasen.

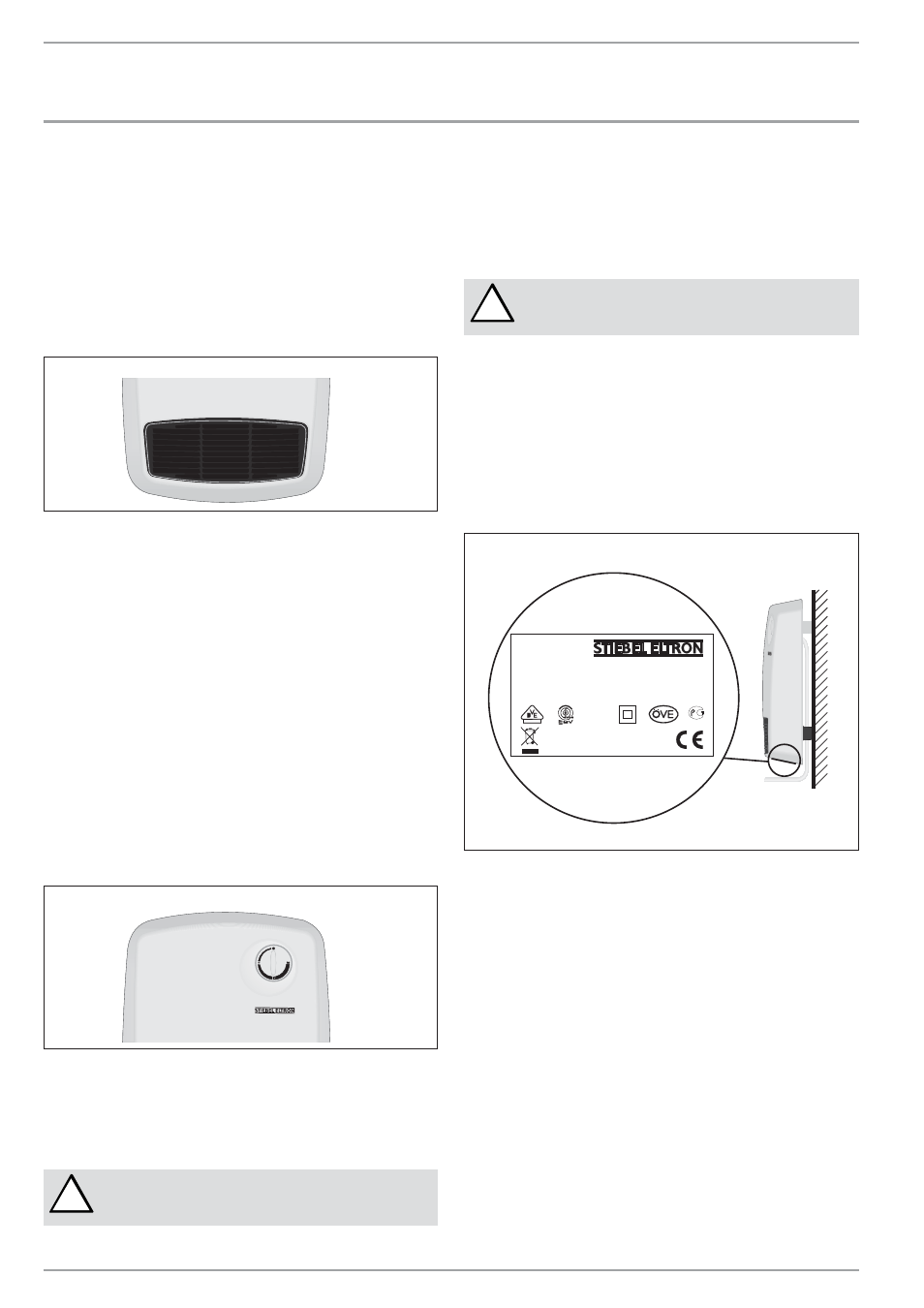

Luftaustrittsgitter
C2
6
_0
7
_3
1
_0
0
6
7
3.1 Lieferumfang
— Wand-Schnellheizer mit Anschlussleitung und Konturenstecker
— Wandhalterung
— Bedienungs- und Installationsanleitung
3.2 Sonderzubehör
Das Gerät können Sie bei Bedarf mit einem handelsüblichen ex-
ternen Raumtemperaturregler betreiben. Drehen Sie dazu den
Temperatur-Wählknopf im Uhrzeigersinn bis Endanschlag. Brin-
gen Sie den Raumtemperaturregler in möglichst großer Entfer-
nung vom Gerät und mindestens in 1,5 m Höhe an.
(Schaltbild - siehe „Technische Daten“)
4. Bedienung
Mit dem Temperatur-Wählknopf können Sie die gewünschte
Raumtemperatur stufenlos einstellen. Über den Temperaturreg-
ler im Gerät wird dann die Raumluft durch wiederholtes kurzes
Heizen konstant auf dem eingestellten Wert gehalten.
Temperaturwählknopf
C2
6
_0
7
_3
1
_0
0
6
7
Wollen Sie das Gerät als Frostschutzwächter verwenden, drehen
Sie den Temperatur-Wählknopf entgegen dem Uhrzeigersinn bis
zum Endanschlag. In dieser Stellung schaltet der Temperaturreg-
ler die Heizung automatisch ein, falls die Raumtemperatur auf
ca. 6 °C absinkt.
!
Gerät abschalten
Zur Außerbetriebnahme ziehen Sie den Netzstecker
des Gerätes.
5. Reinigung, Pflege und Wartung
Sollten am Gerätegehäuse leichte bräunliche Verfärbungen auftre-
ten, reiben Sie diese möglichst sofort mit einem feuchten Tuch ab.
Reinigen Sie das Gerät in kaltem Zustand mit gebräuchlichen Pfle-
gemitteln. Vermeiden Sie scheuernde und ätzende Pflegemittel.
!
Achtung!
Sprühen Sie kein Reinigungsspray in die
Luftschlitze.
6. Was tun wenn ...
... das Gerät nicht heizt:
Überprüfen Sie die eingestellte Temperatur am Gerät und die Si-
cherung in der Hausinstallation.
Können Sie den Fehler nicht beheben rufen Sie den Fachhand-
werker. Zur besseren und schnelleren Hilfe teilen Sie ihm die
Nummmer (Nr. 185274 - XXXX - XXXXXX) vom Typenschild mit:
Beispiel Typenschild
Montageanweisung beachten!
Made in E.C.
Typ: CBS 20 S
Nr.: 185274 - 8249 - 100001
2,0 kW 1/N ~ 230 V 50 Hz 8,7 A
IP24
Ⱥə
XXXX - XXXXXX
