Монтаж
техниЧеСкие характериСтики

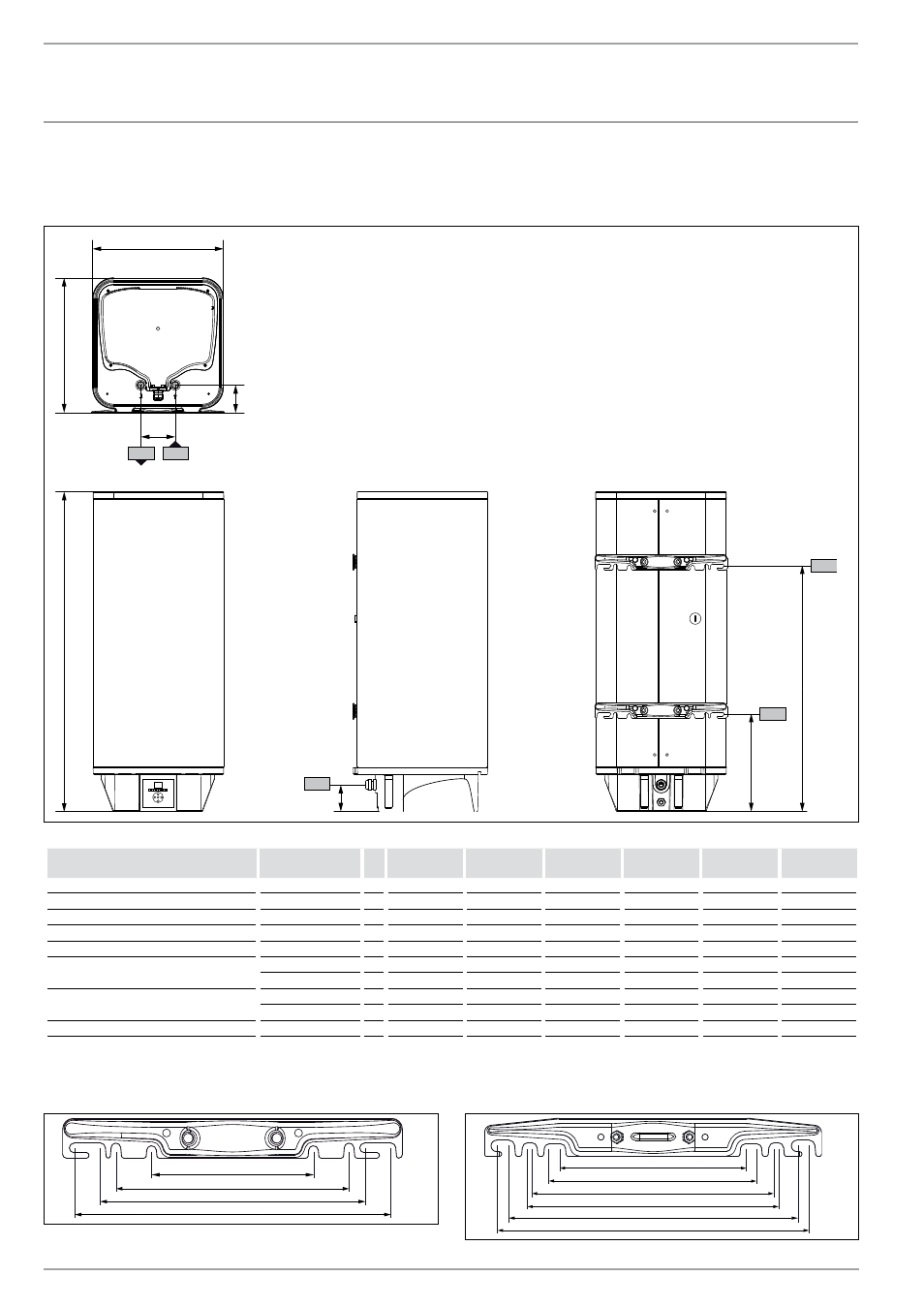

16. технические характеристики
16.1 размеры и соединения
100
a20
a30
a10
c01 c06
b01
i14
i15
D
00000
18
70
5
PSH 30
Universal el
PSH 50
Universal el
PSH 80
Universal el
PSH 100
Universal el
PSH 120
Universal el
PSH 150
Universal el
a10 прибор Высота мм 676 931 893 1045 1200 1435
a20 прибор Ширина мм 380 380 475 475 475 475
a30 прибор Глубина мм 380 380 475 475 475 475
b01 Ввод для электропроводки Высота мм 78,5 78,5 78,5 78,5 78,5 78,5
c01 подвод холодной воды наружная резьба G ½ a G ½ a G ½ a G ½ a G ½ a G ½ a
расстояние сзади мм 80 80 85 85 85 85
c06 Выпуск. труба горячей воды наружная резьба G ½ a G ½ a G ½ a G ½ a G ½ a G ½ a
расстояние сзади мм 80 80 85 85 85 85
i14 настенная монтажная планка 1 Высота мм 445 705 592 735 870 1090
i15 настенная монтажная планка 2 Высота мм 210 270 270 300 300 300
планка для подвешивания
30 - 50 l
184
265
300
360
80
�0
2�
07
�0
00
5
80 - 150 л
450
415
360
350
300
265
80
�0
2�
07
�0
00
6
