inStallation
teCHniSCHe daten
16. technische daten

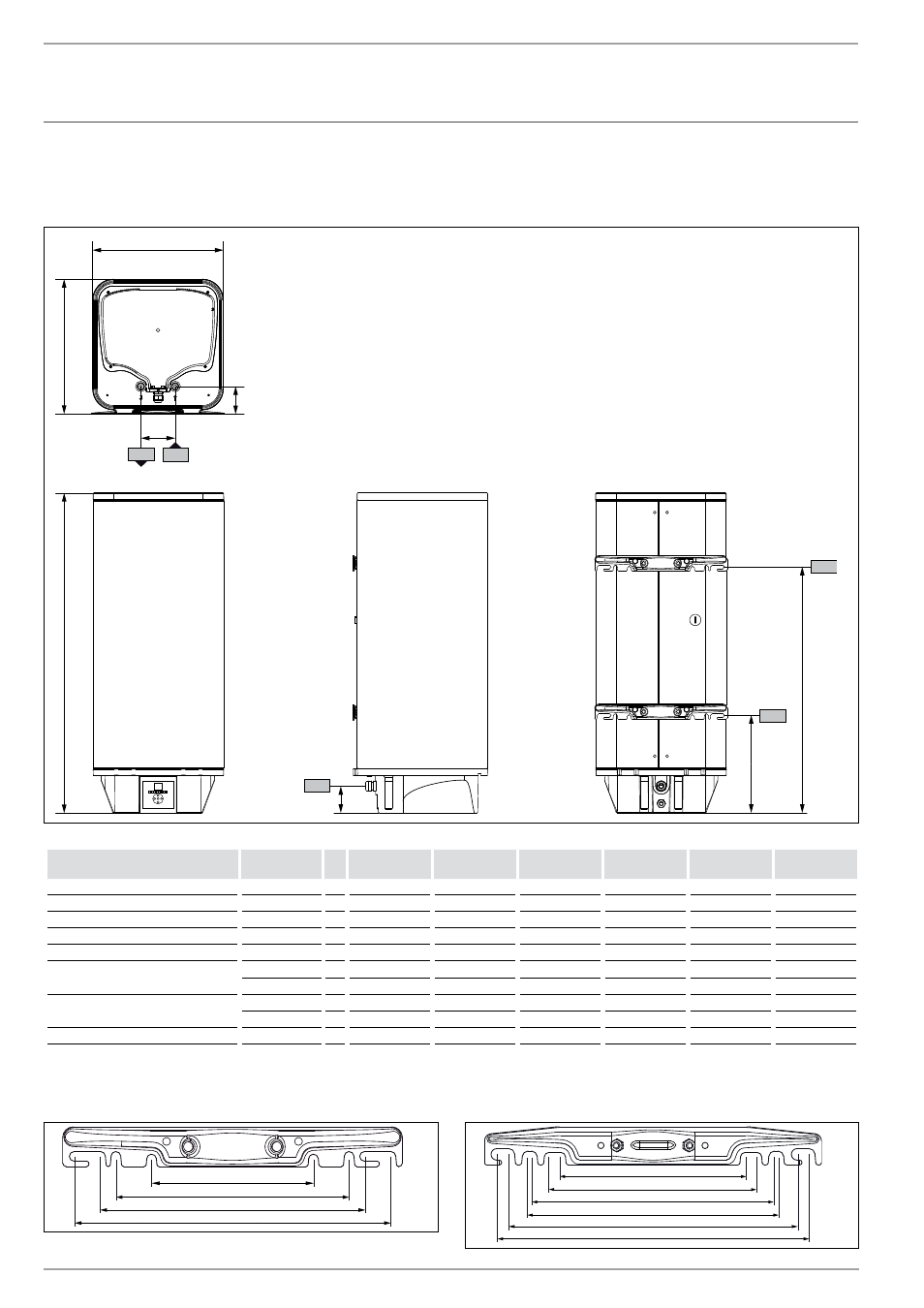

16.1 maße und anschlüsse
100
a20
a30
a10
c01 c06
b01
i14
i15
D
00000
18
70
5
PSH 30
Universal el
PSH 50
Universal el
PSH 80
Universal el
PSH 100
Universal el
PSH 120
Universal el
PSH 150
Universal el
a10 Gerät Höhe mm 676 931 893 1045 1200 1435
a20 Gerät Breite mm 380 380 475 475 475 475
a30 Gerät Tiefe mm 380 380 475 475 475 475
b01 Durchführung elektr. Leitungen Höhe mm 78,5 78,5 78,5 78,5 78,5 78,5
c01 Kaltwasser Zulauf Außengewinde G ½ A G ½ A G ½ A G ½ A G ½ A G ½ A
Abstand hinten mm 80 80 85 85 85 85
c06 Warmwasser Auslauf Außengewinde G ½ A G ½ A G ½ A G ½ A G ½ A G ½ A
Abstand hinten mm 80 80 85 85 85 85
i14 Wandaufhängung 1 Höhe mm 445 705 592 735 870 1090
i15 Wandaufhängung 2 Höhe mm 210 270 270 300 300 300
wandaufhängung
30 - 50 l
184
265
300
360
80
�0
2�
07
�0
00
5
80 - 150 l
450
415
360
350
300
265
80
�0
2�
07
�0
00
6
