10.3 elektrischer anschluss
GEFAHR Stromschlag
Trennen Sie vor allen Arbeiten das Gerät allpolig vom
Netz.
GEFAHR Stromschlag
Führen Sie alle elektrischen Anschluss- und Installa-
tionsarbeiten nach Vorschrift aus.
GEFAHR Stromschlag
Der Anschluss an das Stromnetz ist nur als fester An-
schluss erlaubt. Das Gerät muss über eine Trenn strecke
von mindestens 3 mm allpolig vom Netzanschluss ge-
trennt werden können.
Hinweis
Beachten Sie das Typenschild. Die angegebene Spannung
muss mit der Netzspannung übereinstimmen.
Hinweis
Achten Sie darauf, dass das Gerät an den Schutzleiter
angeschlossen werden muss.
1
2
3
26
�0
2�
07
�0
28
6

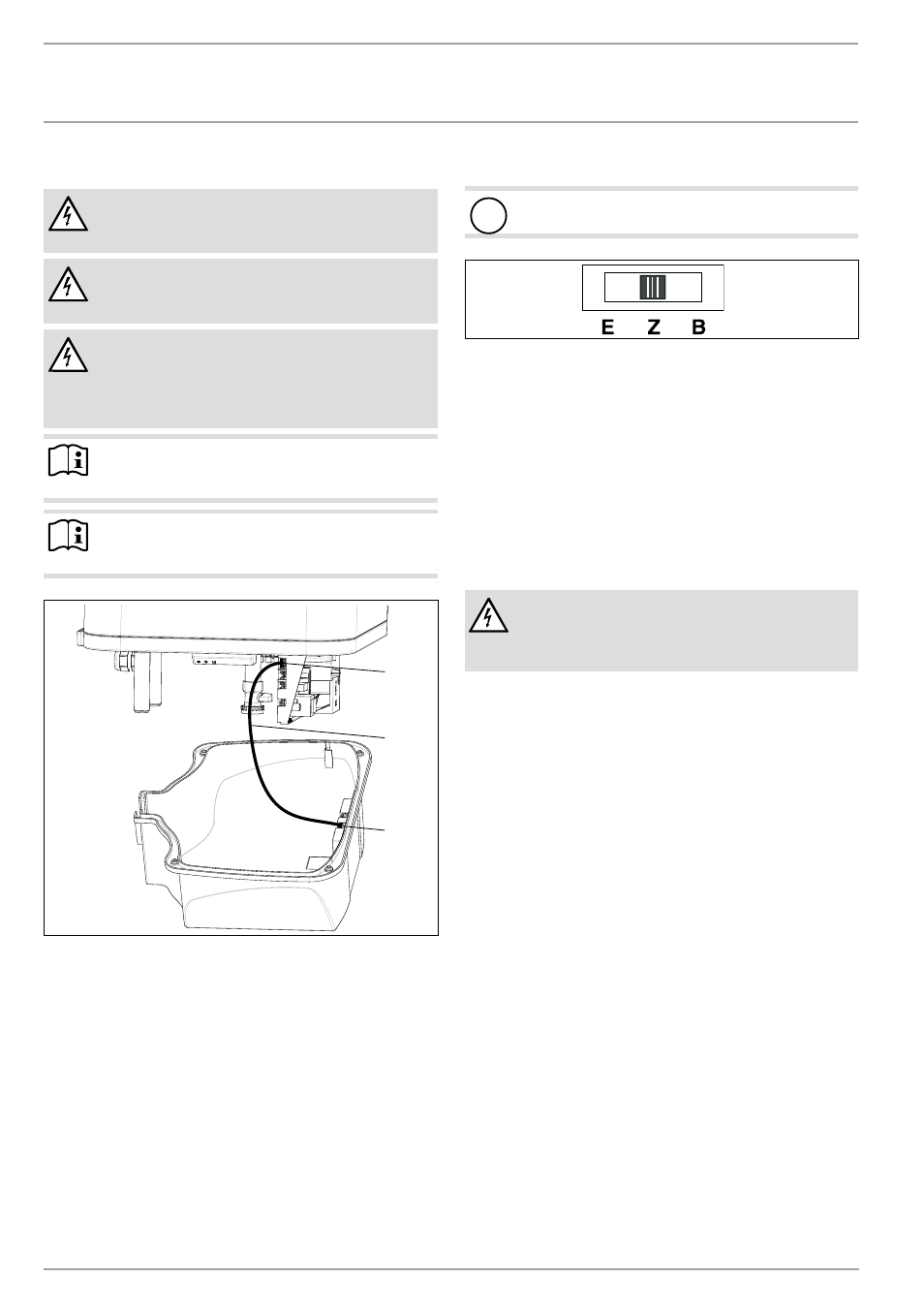

1 elektronische Baugruppe Regelung, Position X2
2 Verbindungskabel elektronische Baugruppen
3 elektronische Baugruppe Bedienung
unterkappe abnehmen
f f Drehen Sie die 4 Schrau ben heraus.
f f Nehmen Sie die Unterkappe ab.
f f Ziehen Sie das Verbindungskabel von der elektronischen
Baugruppe Bedienung, Position X2 ab.
Zusätzlich im Zweikreisspeicherbetrieb:
f f Ziehen Sie die Kabeldurchführung nach unten heraus, dabei
den Rasthaken drücken.
f f Schieben Sie die Kabeldurchführung über das Elektroan-
schlusskabel und rasten die Kabeldurchführung wieder ein.
Betriebsart wählen
!
Geräte- und Umweltschäden
Schalten Sie die Betriebsart nur bei Netztrennung um.
26
�0
2�
07
�0
28
5
E Einkreisspeicherbetrieb
Z Zweikreisspeicherbetrieb
B Boilerbetrieb
f f Wählen Sie die Betriebsart mit dem Schalter an der elektro-
nischen Baugruppe Regelung und wählen Sie den gewünsch-
ten Anschluss (siehe Kapitel „Technische Daten / Elektro-
schaltpläne und Anschlüsse“).
f f Stecken Sie das Verbindungskabel auf die elektronische Bau-
gruppe, Position X2 (siehe Kapitel „Technische Daten / Elekt-
roschaltpläne und Anschlüsse“).
f f Befestigen Sie die Unterkappe mit den 4 Schrauben.
elektrische anschlussleitung
GEFAHR Stromschlag
Die elektrische Anschlussleitung darf bei Beschädigung
oder Austausch nur durch einen vom Hersteller berech-
tigten Fachhandwerker ersetzt werden.
Das Gerät wird mit einer flexiblen vorkonfektionierten Anschluss-
leitung mit Aderendhülsen ohne Stecker ausgeliefert.
f f Reicht die Leitungslänge nicht aus, klemmen Sie die An-
schlussleitung im Gerät ab. Verwenden Sie ein geeignetes
Installationskabel.
f f Achten Sie bei der Verlegung der neuen elektrischen An-
schlussleitung darauf, dass sie wasserdicht durch die vorhan-
dene Kabeldurchführung geführt wird, und schließen Sie sie
innerhalb des Gerätes sachgerecht an.
