10.4 Tableau de données
+é ÄŎĜƃ+é Ĝŝ
224201 230628
Phase 1 1 1 1 1 1 1 1 1 1 1 1
Tension V 208 220 230 240 208 220 230 240 208 220 230 240
Codeur Position 1 1 1 1 2 2 2 2 - - - -
Puissance nominale kW 5.4 6.0 6.6 7.2 7.2 8.1 8.8 9.6 9 10 11 12
Courant nominal A 28 30 31 32 35 37 39 40 44 46 48 50
Min. Protection A 30 40 40 40 50 50 50 50 60 60 60 60
Section de câble recommandé AWG Cuivre 10 - - 8 8 - - 8 6 - - 6
Section de câble recommandé mm² Cuivre - 6 6 - - 10 10 - - 10 10 -
Indice de protection conforme à IP24 IP24
Débit « en marche » GPM / l/min 0,37 / 1,4 0,37 / 1,4
Contenance nominale GAL / l 0,13 / 0,5 0,13 / 0,5
Max. Pression max. admissible PSI / bar 150 / 10 150 / 10
Pression d’essai PSI / bar 300 / 20 300 / 20
Poids lbs. / kg 5,9 / 2,7 5,9 / 2,7
Raccordement hydraulique « NPT 1/2 1/2
f Convient pour des températures d’arrivée d’eau jusqu’à 55 °C (131 °F)
f Le chauffe-eau instantané n’est pas homologué pour un fonctionnement continu.
f Les sections des conducteurs sont à dimensionner de telle façon à ce que la chute de tension en charge soit inférieure à 3%.

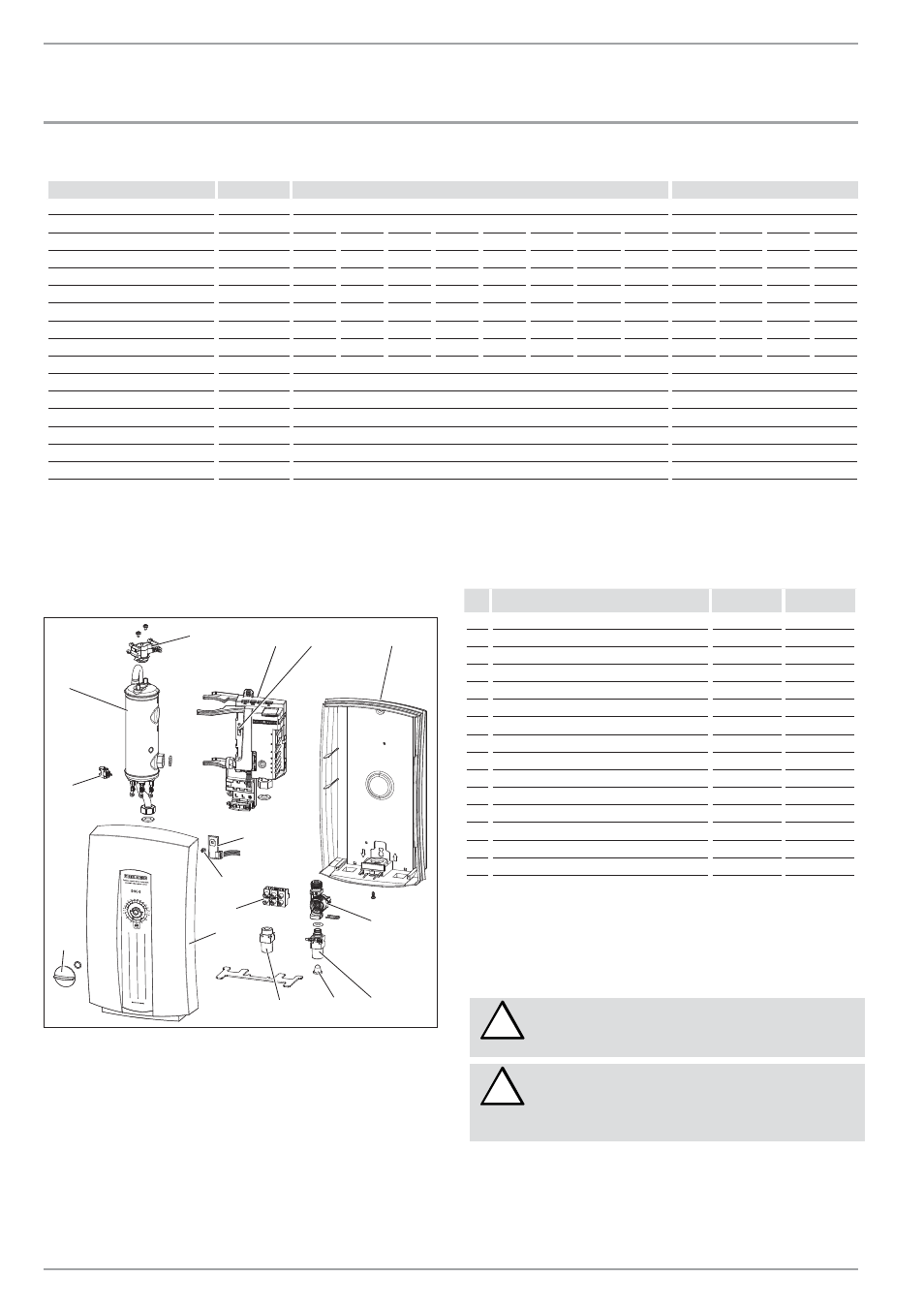

11. Pièces de rechange
2
1
13
6
3 5
10
11
15
14
9 8 7
12
2
6
_0
2_0
2_
1
0
9
1
4
C³ TêÛ¼ń ®¼ ļ¼›ä|ĉЦ¼ +й ÄŎĜƃ+é Ĝŝ
1 Système de chauffe 292275 292276
2 Thermostat limiteur de température (STB) 286369 286369
3 Module électronique 291851 291852
4 Codeur 283455 283455
5 Paroi arrière du boîtier 292578 292578
6 Mesureur de débit (DFE) 286461 286461
7 Raccord fileté pour eau froide 291699 291699
8 Filtre 252430 252430
9 Raccord fileté pour eau chaude 278634 278634
10 Capuchon pour boîtier 292577 292577
11 Bornier de raccordement au secteur 279998 279998
12 Demi-arbre 254312 254312
13 Carte (générateur de valeur de consigne) 286359 286359
14 Bouton du thermostat 254307 254307
15 Sonde de température (NTC) 280677 280677
"
!%
##
#
#"#
##
!
!
