10.4 Tabla de especificaciones
+é ÄŎĜƃ+é Ĝŝ
224201 230628
Fase 1 1 1 1 1 1 1 1 1 1 1 1
Tensión V 208 220 230 240 208 220 230 240 208 220 230 240
Enchufe de codificación Posición 1 1 1 1 2 2 2 2 - - - -
Potencia de funcionamiento kW 5,4 6,0 6,6 7,2 7,2 8,1 8,8 9,6 9 10 11 12
Corriente nominal A 28 30 31 32 35 37 39 40 44 46 48 50
Protección mín. por fusible A 30 40 40 40 50 50 50 50 60 60 60 60
Sección transversal recomendada AWG Cobre 10 - - 8 8 - - 8 6 - - 6
Sección transversal recomendada mm² Cobre - 6 6 - - 10 10 - - 10 10 -
Tipo de protección según IP 24 IP 24
Caudal ON GPM / l/min 0,37 / 1,4 0,37 / 1,4
Capacidad nominal GAL / l 0,13 / 0,5 0,13 / 0,5
Presión máx. admisible PSI / bar 150 / 10 150 / 10
Presión de ensayo PSI / bar 300 / 20 300 / 20
Peso lbs Kg 5,9 / 2,7 5,9 / 2,7
Conexión de agua “ NPT 1/2 1/2
f Apto para temperaturas de admisión de hasta 131 °F ( 55 °C )
f Calentador instantáneo no admisible para el funcionamiento constante
f Los cables deben dimensionarse de forma que sean capaces de mantener un descenso de tensión de menos del 3% bajo carga

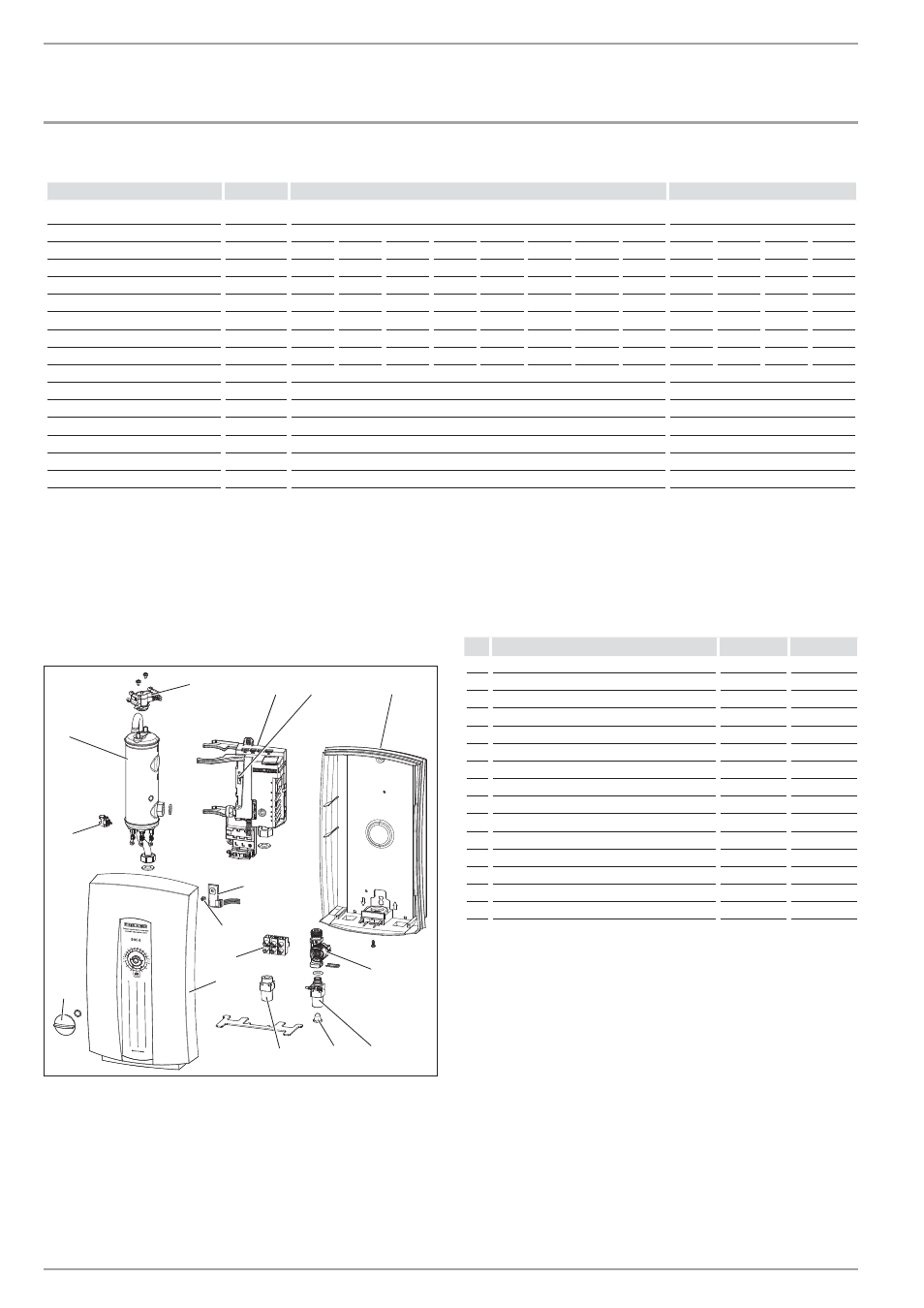

11. Piezas de recambio
2
1
13
6
3 5
10
11
15
14
9 8 7
12
2
6
_0
2_0
2_
1
0
9
1
4
Cġ Tê¼ſ|ń ®¼ ļ¼›|ăкĒ +й ÄŎĜƃ+é Ĝŝ
1 Sistema de calefacción 292275 292276
2 Limitador de temperatura de seguridad 286369 286369
3 Grupo electrónico 291851 291852
4 Enchufe de codificación 283455 283455
5 Pared posterior de la carcasa 292578 292578
6 Caudalímetro (DFE) 286461 286461
7 Racor de conexión del agua fría 291699 291699
8 Filtro 252430 252430
9 Racor de conexión del agua caliente 278634 278634
10 Tapa de la carcasa 292577 292577
11 Terminal de conexión eléctrica 279998 279998
12 Eje de quita y pon 254312 254312
13 Pletina (transmisor de valor de referencia) 286359 286359
14 Botón del regulador de temperatura 254307 254307
15 Sensor de temperatura (NTC) 280677 280677
