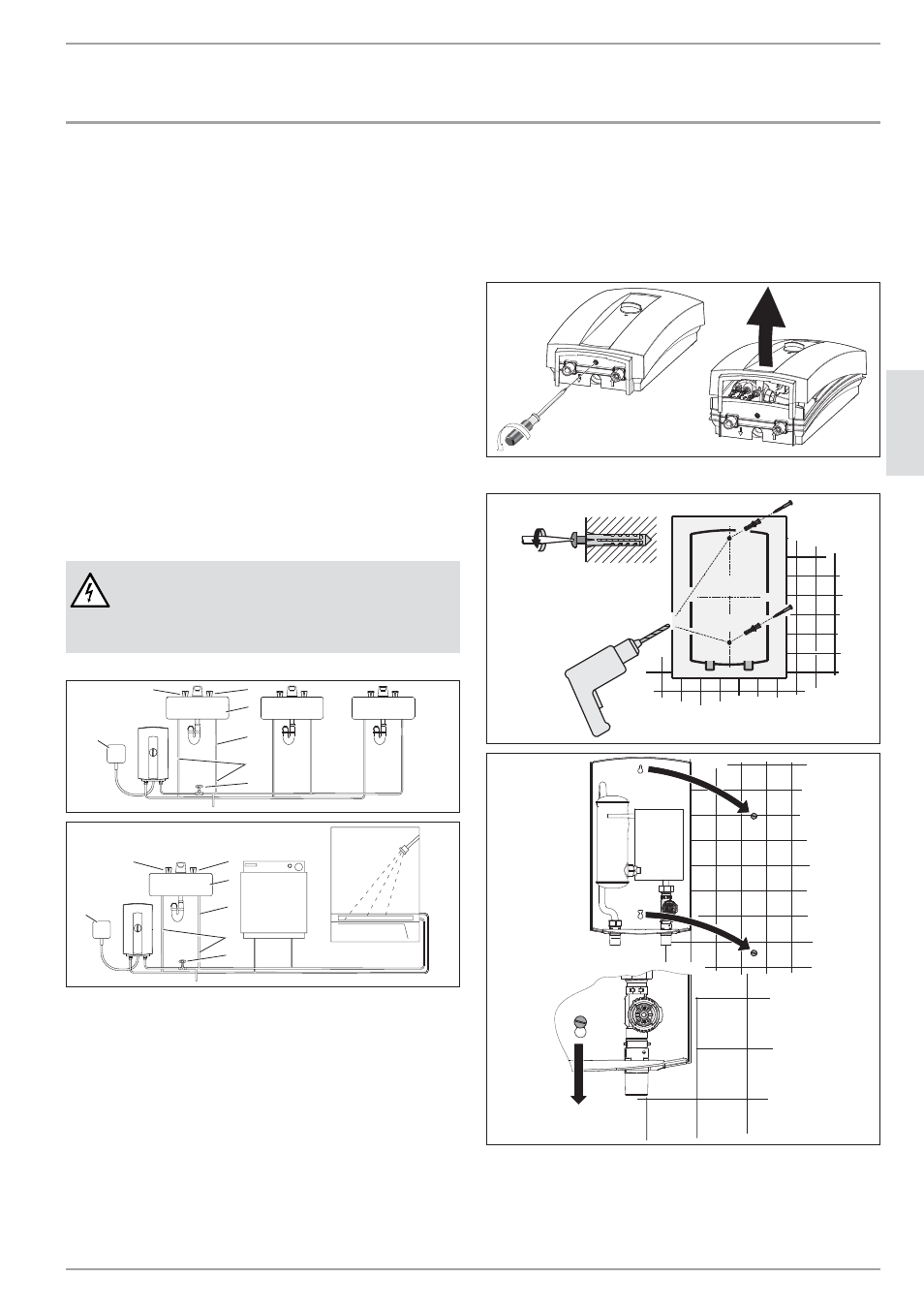

5. Description de l’appareil
Un DHC-E peut être utilisé pour les applications suivantes :
- un ou plusieurs lavabos
- un évier de cuisine
- une douche avec un dispositif limiteur de débit sur la pomme
de douche
Pour alimenter un appartement ou une maison en eau chaude
sanitaire, une combinaison de deux DHC-E peut suffire dans cer-
tains pays. Sur demande, STIEBEL ELETRON vous fournira des
informations supplémentaires pour cette application spécifique.
Pour les régions où la température d’admission de l’eau froide est
élevée, à savoir supérieure à 18 °C (65 °F) toute l’année, l’appareil
peut également convenir pour un appartement entier ou toute
une maison entière.
ATTENTION Électrocution
L’appareil doit être installé à la verticale avec les rac-
cordements hydrauliques vers le bas. Dans cette posi-
tion de montage, l’eau projetée ne peut pas entrer dans
l’appareil.
1 2
3
4
5
6
7
26
_0
2
_02
_1
0
8
2
1 2
3
4
5
6
7
2
6
_0
2_0
2_
1
0
8
1
1 Robinet d’eau chaude (à gauche)
2 Robinet d’eau froide (à droite)
3 Lavabo
4 Conduite d’eau froide 1/2»
5 Conduite d’eau pour l’installation du robinet
6 Robinet d’arrêt
7 Raccordement électrique
6. Montage
f Installez le DHC-E le plus près possible du point de soutirage
d’eau chaude.
f L’appareil doit être monté uniquement dans un local hors
gel. Stockez un appareil démonté en le protégeant du gel, car
il reste de l’eau à l’intérieur, qui pourrait geler et causer des
dommages.
f Prévoyez un espace libre d’au moins 125 mm sur tous les
côtés pour les travaux de maintenance.
26
_0
2
_02
_1
0
8
3
f Retirez le boîtier en matière synthétique.
2
6
_0
2_0
2
_0
3
3
1
2
6
_0
2_0
2_
1
0
9
0
f Vissez les vis et suspendez l’appareil. Les vis et les chevilles
en matière synthétique pour le montage sur maçonnerie ou
bois sont fournies à la livraison.
f Bloquez les vis.
