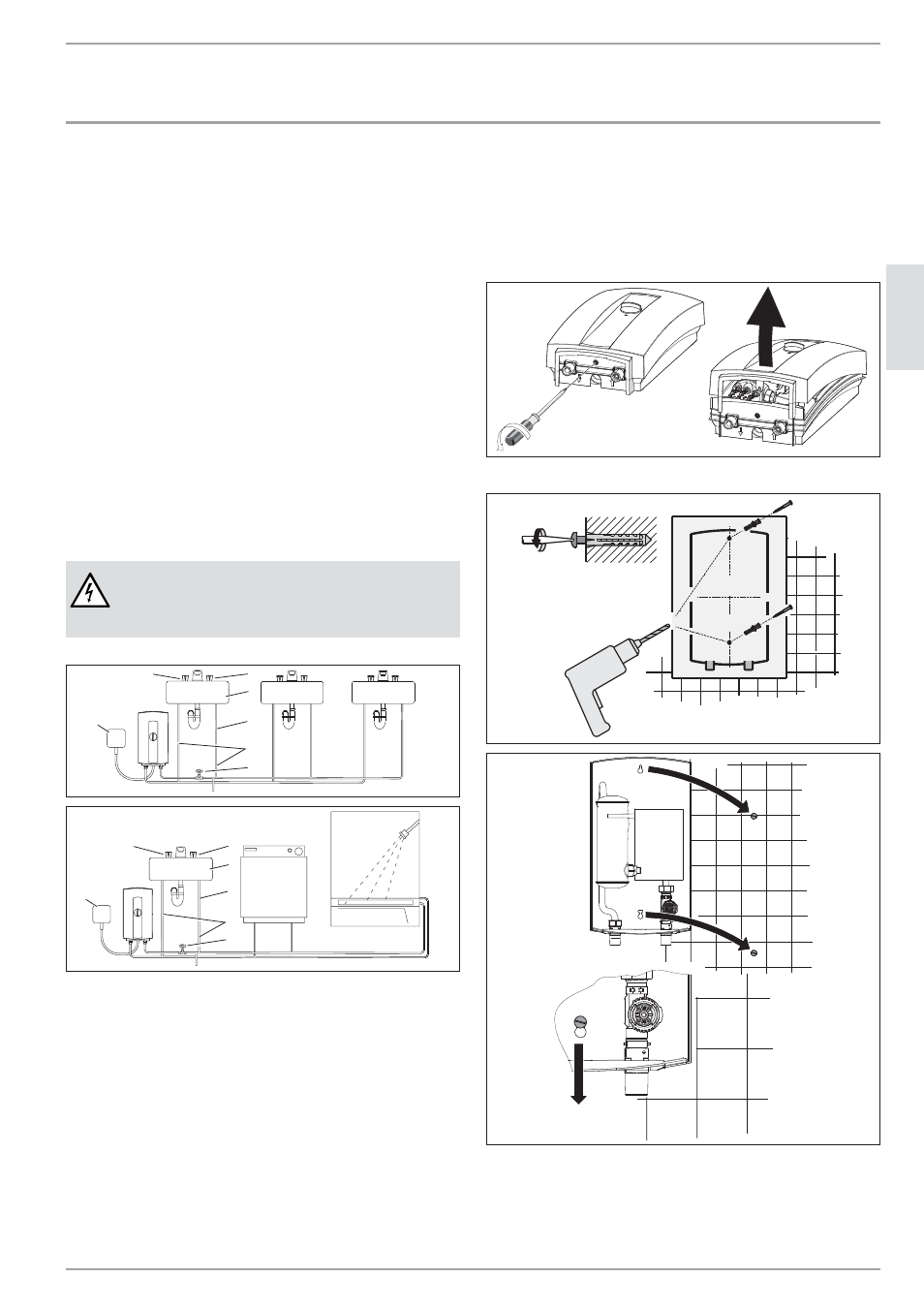

5. Descripción del equipo
El DHC-E puede utilizarse para los siguientes usos:
- Uno o varios lavabos de manos
- Un fregadero de cocina
- Ducha con límite de flujo en el cabezal de la ducha
Para llevar a cabo el suministro completo de agua caliente de
un piso o de una vivienda unifamiliar, en algunos países puede
bastar una combinación de dos aparatos DHC-E. Para este caso
de utilización especial, recibirá más información previa consulta
a STIEBEL ELTRON.
En regiones con una elevada temperatura de entrada de agua
fría, durante todo el año por encima de los 65 °F (18 °C), el apa-
rato puede ser adecuado para abastecer todo el piso o vivienda
unifamiliar.
ATENCIÓN Peligro de electrocución
El aparato debe instalarse en vertical con las conexiones
de agua hacia abajo. En esta posición de instalación, las
salpicaduras de agua no pueden penetrar en el aparato.
1 2
3
4
5
6
7
26
_0
2
_02
_1
0
8
2
1 2
3
4
5
6
7
26
_0
2
_02
_1
0
8
1
1 Válvula de agua caliente (izquierda)
2 Válvula de agua fría (a la derecha)
3 Lavabos
4 Tubería de alimentación de agua fría 1/2”
5 Tubería de agua para instalar el grifo de agua
6 Válvula de cierre
7 Toma de corriente
6. Montaje
f Colocar el DHC-E lo más cerca posible del punto de extrac-
ción de agua caliente.
f El montaje del equipo sólo debe realizarse en habitaciones
resguardadas de la escarcha. Guarde el aparato desmontado
resguardado de la escarcha, ya que hay agua residual su in-
terior que puede congelarse y causar daños en el aparato.
f Debe dejarse un espacio libre mínimo de 125 mm a cada
lado para la realización de las tareas de mantenimiento.
26
_0
2
_02
_1
0
8
3
f Retirar la carcasa de plástico.
2
6
_0
2_0
2
_0
3
3
1
2
6
_0
2_0
2_
1
0
9
0
f Atornille los tornillos y enganche el aparato. Los tornillos y
tacos de plástico para colocar el aparato a la pared de mam-
postería o de madera vienen incluidos.
f Fije los tornillos.
