8
1 2 3 4 5 6
6 12 18 24 0
7
P
2
P
2
S
1
S
1
P
2.5
M +
–
OK
6 9 3 15 21
S1
понедельник -пятница
суббота -воскресенье
S1
E1
E1
S2
S3
E2
E3
E1
E2
S1
S2
P1
P2
P3
12 18 24
время суток
Комфортная температурав ином случае Пониженная температура
6 00
6 00
12 00
9 00
9 00
14 00
16 00
17 00
23 00
23 00
7 00 23 00
программа
или

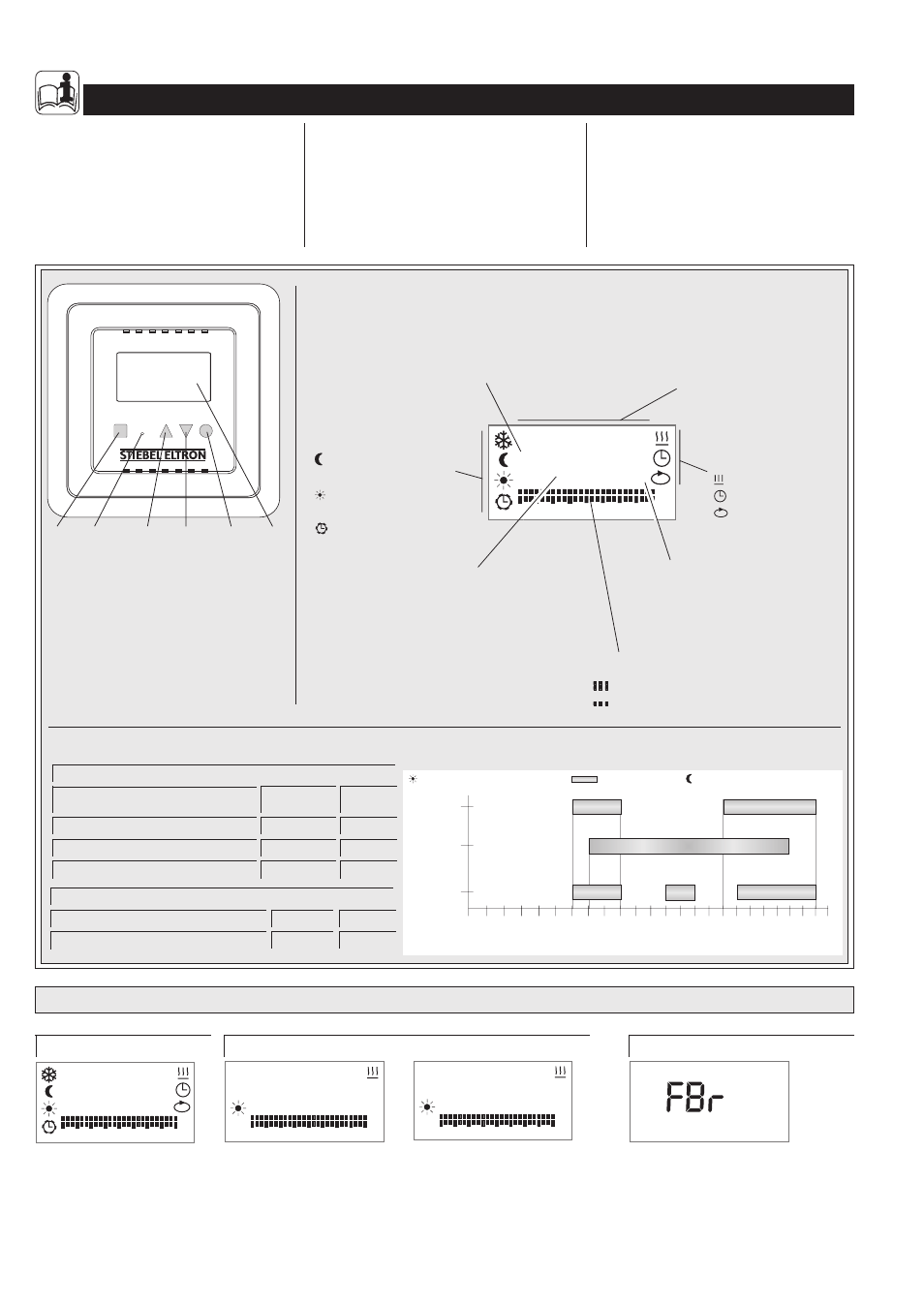

1. Инструкция по эксплуатации
для специалиста и пользователя
RTF-Z – регулятор с цифровым
недельным таймером предназначен для
регулировки температуры пола с
устанавливаемым температурным
режимом. Возможно выбрать любой из 4
режимов работы (почасовая программа,
температура комфорта, пониженная
температура, защита от замерзания). После подключения к электрической сети
до тех пор, пока не установлено текущее
время, регулятор автоматически
включается в режим «комфортная
температура» и подогревает пол до
заданной температуры, установленной
заводом-изготовителем. После
установки текущего времени регулятор переключается в режим «почасовая
программа».
Текущий нагрев пола можно определить
по функциональному символу «режим
подогрева».
Отключение режима подогрева
возможно путем переключения в режим
«защита от замерзания».
1 M - выбор режима работы или функции
путем многократного нажатия
2 Reset – восстановление заводской
настройки. Нажать на утопленную
клавишу тупым не проводящим ток
предметом
3 увеличение настраиваемого значения
4 уменьшение настраиваемого значения
5 подтверждение настраиваемого
значения
6 дисплей
1 2 4 5 6
8966.01 8967.01
Функции (см.
символы)
Нагрев
Текущее время
P
Выбор программ
Режимы работы
! Защита от замерзания
Пониженная
температура
Комфортная
температура
Программа настройки
часов
Дни недели
1-5 понедельник – пятница
6+7 суббота + воскресенье
Время запуска/время завершения в подпрограмме
S1 1-е время включения E1 1-е время выключения
S2 2-е время включения E2 2-е время выключения
S3 3-е время включения E3 3-е время выключения
Индикация значений
Заданное значение
температуры поверхности
пола (условное обозначение;
например, 2.5 = примерно
25°С) или время
Сегменты таймера
Комфортная температура
Пониженная температура
Время переключения в подпрограммах (см.рис.)
1.1 Первоначальный ввод в эксплуатацию
После подключения к электрической сети появляется следующая индикация:
примерно в течение 5 сек... ... затем попеременно
6 12 18 24 0
2.5
6 12 18 24 0
6 12 18 24 0
6 12 18 24 0
00:00 1 2 3 4 5 6
6 12 18 24 0
7
8
8
8
8
8
8
8
8
P
88:88
датчик неисправен или не подключен
Индикация на дисплее
Условное
обозначение °C
Заводские настройки
Режимы работы
Защита от замерзания 1.0 около 10
Пониженная температура 1.8 около 18
Комфортная температура 2.5 около 25
Пределы настройки температуры
6 12 18 24 0
2.5
6 12 18 24 0
1 2 3 4 5 6
6 12 18 24 0
7
8
8
8
8
8
8
8
8
P
88:88
Макс. температура поверхности пола 4.0 около 40
Мин. температура поверхности пола 1.0 около 10
3
Подпрограммы
Р1
программа 1
Р2 программа 2
Р3 программа 3
