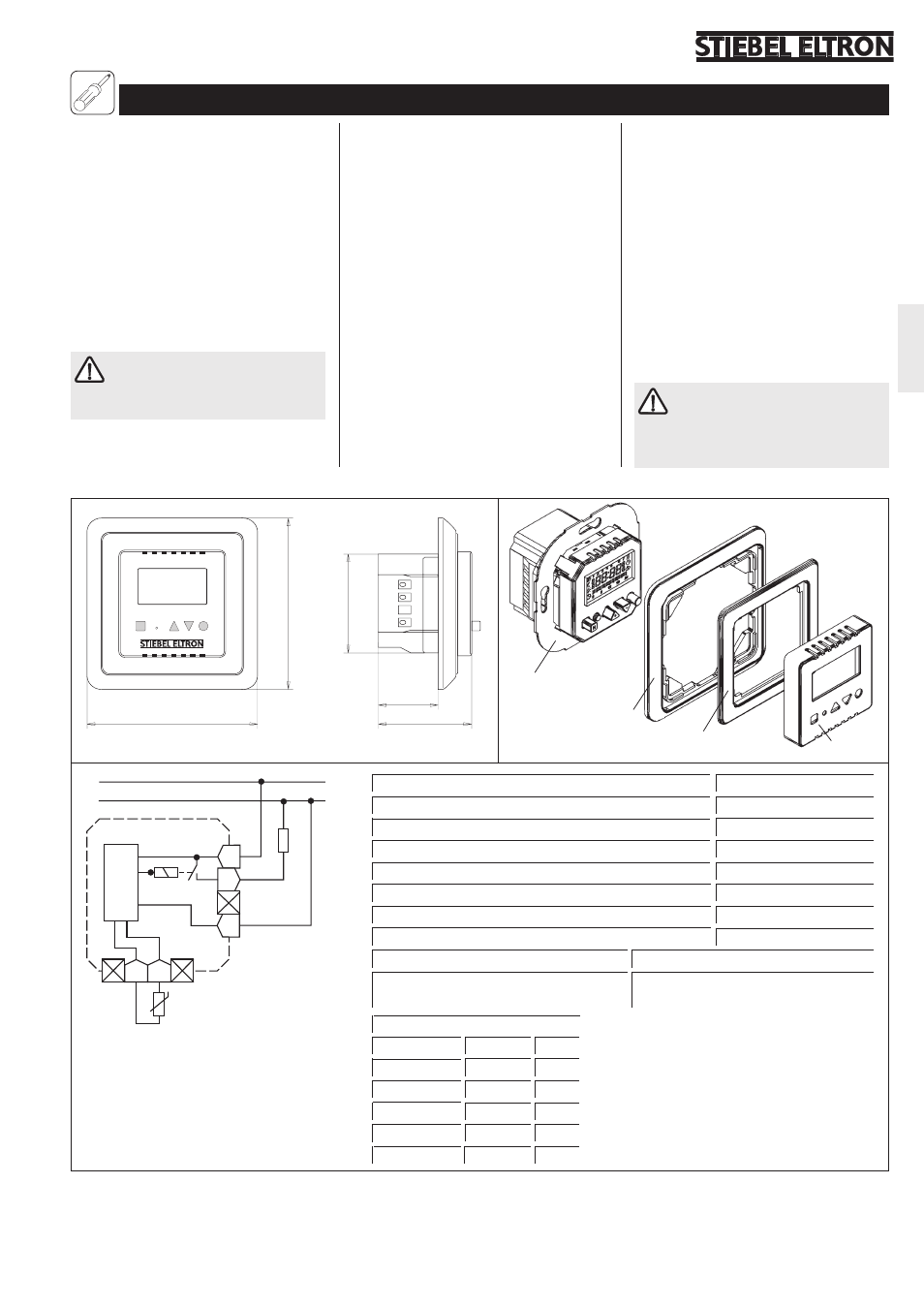

STIEBEL ELTRON RTF Z 24.06.2003 - 19.12.2004 - Manual (Page 11)

11
Pyccêèé
M +
–
OK
8968.01
28,5
81,5
81,5
44,5
8970.01
7
10
8
8969.01
47
9
F F
LH
L
N
Elektronik
RTF-Z
L
N
2. Инструкция по монтажу
для специалиста
Все работы по электрическому
подключению и установке следует
проводить согласно определениям
Союза немецких электротехников
(DIN VDE 0100 T520 A3), правилам
электроснабжающего предприятия, а
также национальным и региональным
правилам.
Установка регулятора в помещениях с
ванной и/или душем запрещена в зонах
безопасности 1 и 2!
При разрыве или коротком замыкании
провода температурного датчика
нагрев отключается.
В повреждении регулятора
провод температурного датчика
может оказаться под сетевым
напряжением.
2.1 Монтаж температурного
датчика
Перед нанесением верхнего слоя
полового покрытия необходимо
уложить полую трубку для
температурного датчика в основу таким
образом, чтобы поверхность основы
осталась плоской; см. инструкцию по
эксплуатации и монтажу для
нагревательных матов.
С помощью гибкого провода
стандартный провод температурного
датчика можно удлинить до 50 м.
2.2 Монтаж регулятора
температуры
Регулятор температуры необходимо
устанавливать в стандартной UP-коробке
для выключателя диаметром 55 мм.
Для установки регулятора температуры
необходимо выполнить следующие
действия:
– полностью снять съемные рамку (7-9;
– произвести электрическое
подключение согласно схеме,
указанной ниже или на обратной
стороне крышки регулятора;
– регулятор температуры (10)
поместить в коробку для установки
выключателя и зафиксировать
винтовым соединением;
– установить крышку корпуса (7),
промежуточную рамку (8 и при
необходимости рамку выключателя
(9) на место.
Необходимо учитывать
требования инструкции по
эксплуатации для нагревательных
матов, к которым должен быть
подключен регулятор температуры.
Параметры датчика
Температура R [kOhm] U [V]
20 °C 2,43 2,22
10 °C 3,66 2,49
40 °C 1,15 1,63
30 °C 1,65 1,92
50 °C 0,82 1,35
OSKO-Service Moskau:
129090 Россия, г. Москва, ул. Троицкая, д.9, к.1
тел.: +7 (095) 933-8774 факс: +7 (095) 933-8775 OSKO-Service St.-Petersburg:
197022 Россия, г. С.-Петербург, Каменноостровский пр., д. 50
тел.: +7 (812) 234-9369, 327-5252 факс: +7 (812) 325-1346
Класс защиты ΙΙ
Òèï RTF-Z
Коммутационная мощность ~ 12(2) A 230 V
Диапазон настройки около 10 ºC . . . 50 ºC
Перепад температуры 1 K
Высота х ширина х глубина 81,5 x 81,5 x 44,5 mm
Длина провода температурного датчика (DIN 44574) 4 m
Вид защиты IP 30
Запас хода 4 дня, После 1 часа работы
Сертификаты см. заводскую табличку с указанием
номинальных данных
