SeeSnake Micro™

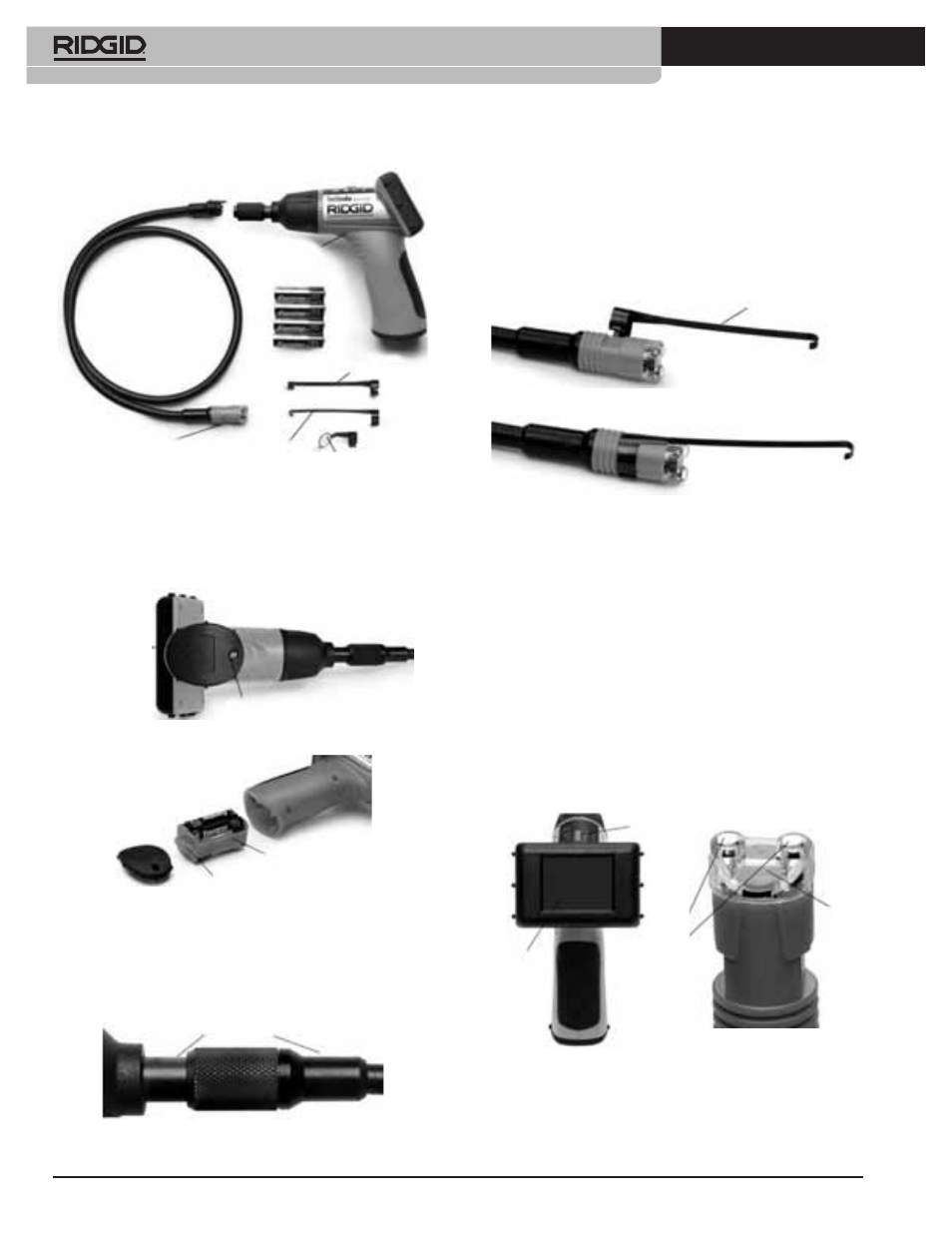

1. ábra Rendszer alkotórészei
Szerelés
1. Elemek (4 db AA):
Vegyük ki az elemfészket, és helyezzünk be négy (4) darab új AA elemet az
elemfészek megfelelő nyílásaiba (2. és 3. ábra). Az elemek behelyezésének
megfelelő iránya az elemfészken látható; tegyük vissza az elemfészket és
zárjuk le, ahogy az ábra mutatja.
2. ábra
3. ábra
2. Kamerafejek
A kijelzőegység (1. ábra), a kamerafej kábeléhez csatlakoztatva használható.
Amikor a kábelt a kijelzőegységhez csatlakoztatjuk, győződjünk meg arról, hogy
a megerősített végek (4. ábra) megfelelően illeszkednek. A végek illesztése
után húzzuk meg kézzel a recézett fejet, hogy a csatlakozást rögzítsük.
4. ábra
Borda
Elemfészek
Megerősített végek
Kiegészítő
Elemfészek
fedele
Csavar
Kézi tartású kijelző
egység
Kiegészítő kampó
Kiegészítő
mágnes
Kamerafej és
kábel
Kiegészítő mágnes
3. Tartozékok
Mindhárom mellékelt kiegészítő (tükör, kampó és mágnes) (1. ábra) azonos
módon illeszthető a kamerafejre.
A csatlakoztatáshoz tartsuk a kamerafejet az 5. ábrán látható módon.
Csúsztassuk be a kiegészítő alkatrészt félkör alakú végét a kamerafej
képmezője fölé, az 5. ábra szerint. Ezután fordítsuk el a kiegészítő alkatrészt
1/4 fordulattal úgy, hogy annak hosszú karja, a 6. ábrán látható módon
kinyúljon.
5. ábra
6. ábra
Használati útmutató
FIGYELEM: A kábel bedugása vagy meghajlítása közben nem alkalmazzunk
túl nagy erőt.
Ne használjuk a kábelt vagy a kamerafejet a környezet módosítására, az
átmenő szakaszok vagy eltömődött területek tisztítására, semmi olyanra, ami
nem feladata egy ellenőrző berendezésnek.
A kézi tartású kijelző egység nem vízálló.
A kamerafej és burkolata vízálló, de nem sav- és tűzálló. Kőolaj alapú termékek,
hosszabb időn át, roncsolják a kamerafej műanyag védőburkolatát. Ne dugjuk
a kamerafejet korrozív, olajos anyagokba.
Kamera használata
A berendezés bekapcsolásához tartsuk a nézőkét az LCD képernyővel
magunk felé (7. ábra). A képernyő bekapcsolásához forgassuk az ON/OFF
kapcsolót magunktól elfelé. A kapcsoló fényszabályozóként működik az iker
LED-ek (8. ábra) számára, melyek körbeveszik a kamerafejen a kamerát és
biztosítják a megvilágítást.
7. ábra
8. ábra
Kamera
LED-ek
LCD
képernyő
Tartozékok
ON/OFF (be/ki) kapcsoló
