SeeSnake Micro™
Standardutrustning
SeeSnake Micro™ levereras med följande komponenter:

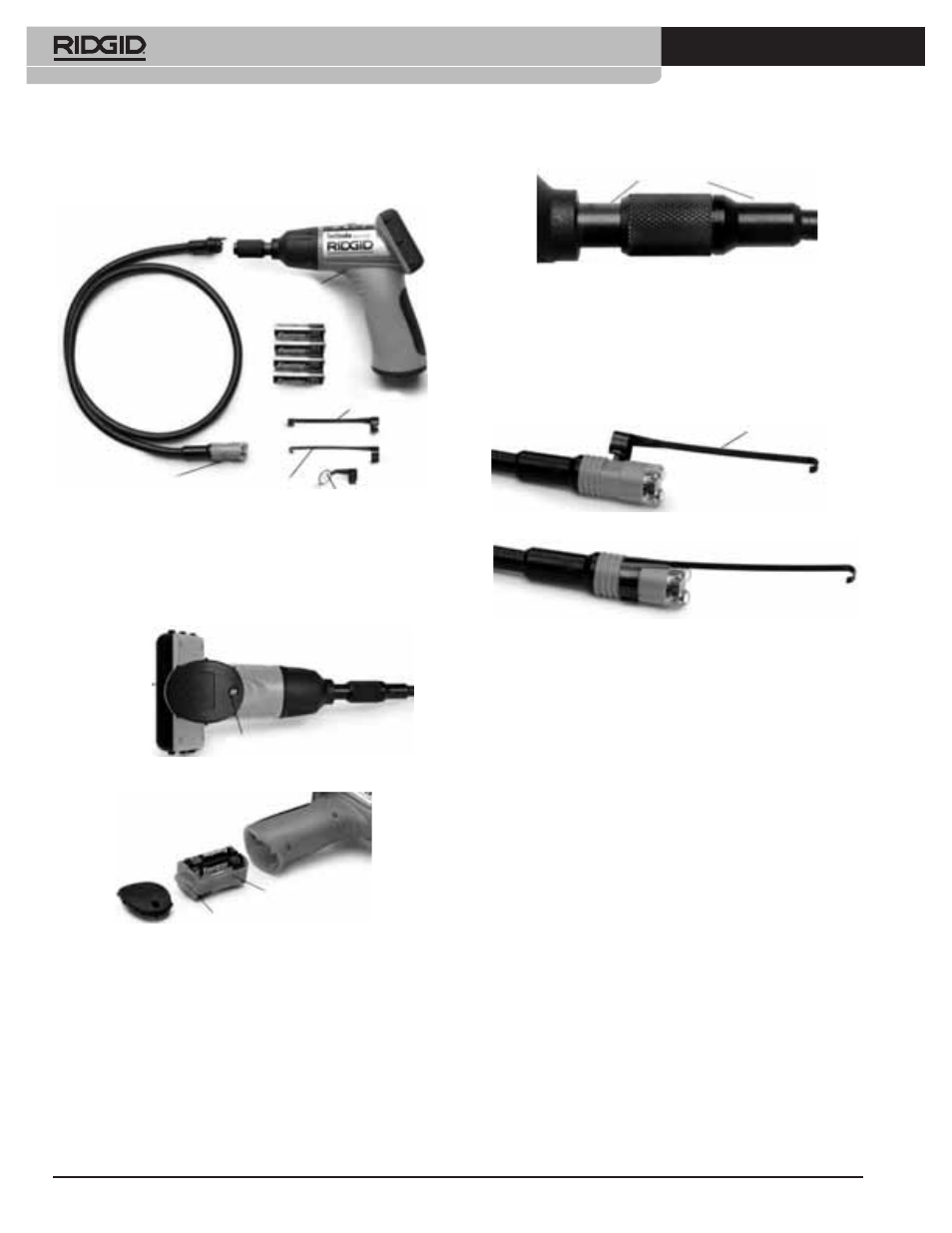

Figur 1 – Systemkomponenter
Montering
1. Batterier (4 x AA):
Ta bort batteriutrymmet och sätt in fyra (4) nya AA-batterier på rätt plats i
batteriutrymmet (Se figur 2 och 3). Batteriernas riktning visas på batteriutrymmet.
Sätt samman batteriutrymmet och höljet så som visas.
Figur 2
Figur 3
2. Kamerahuvuden
För att kunna använda displayenheten (figur 1) måste denna vara ansluten till
kamerahuvudets kabel.
När du ansluter kabeln till displayenheten: kontrollera att passdelarna
(figur 4) är rätt inriktade. När de är rätt inriktade drar du åt den räfflade delen
för att hålla kopplingen på plats.
Figur 4
3. Tillbehör
De tre medföljande tillbehören (spegel, hake och magnet) (figur 1) fästes på
samma sätt vid kamerahuvudet.
Koppla fast genom att hålla ner kamerahuvudet så som figur 5 visar.
Skjut halvcirkeländen över tillbehöret, över de plana ytorna på kamerahuvudet
enligt figur 5. Vrid sedan tillbehöret 1/4 varv så att tillbehörets långa arm
sträcks ut så som figur 6 visar.
Figur 5
Figur 6
Anvisningar för användning
OBSERVERA: Använd inte överdriven kraft för att sätta in eller böja kabeln.
Använd inte kabeln eller kamerahuvudet för att flytta på saker, rensa kanaler
eller igensatta områden - utrustningen ska inte användas som någonting annat
än ett instrument för inspektion.
Den handhållna displayenheten är inte vattentät.
Kamerahuvudet och dess skydd är vattentäta men är inte skyddade mot syra
eller brand. Petroleumbaserade produkter kommer med tiden att förstöra
kamerahuvudets skyddande plasthölje. Sänk inte ner kamerahuvudet i
områden där det finns rostframkallande ämnen eller olja.
Använda kameraenheten
Starta enheten genom att hålla den så att du ser LCD-skärmen (figur 7). Tryck
(rulla) omkopplaren ON/OFF i riktning bort från dig för att starta skärmen.
Omkopplaren fungerar sedan som en dimmer för de dubbla lysdioderna
(figur 8) som omger kameran på kamerahuvudet och lyser upp.
Fena
Batteri-
utrymme
Passdelar (ändar)
Tillbehör
Lock
över batteri-
utrymme
Skruv
Handhållen
display
Hake för tillbehör
Magnet
för tillbehör
Kamerahuvud
och kabel
Magnet för tillbehör
