SeeSnake Micro™
Descripción, especificaciones y
equipo estándar
Descripción
El SeeSnake Micro™ muestra imágenes en colores transmitidas en tiempo
real por un conjunto captador de imagen y fuente de luz, que va ubicado a la
cabeza de un cable flexible. El aparato capta imágenes de video en lugares
-de otra forma inaccesibles- y las reenvía en tiempo real a una pantalla PCL a
color. Incluye, además, varios accesorios (espejo, gancho, imán) que pueden
acoplarse al formador de imágenes para aumentar su eficacia.
Especificaciones
Uso aconsejado ..............................al interior
Distancia visible .............................de 25 a 300 mm (1 a 12 pulgadas)
Alimentación ...................................4 pilas alcalinas AA de 1,5 voltios
Duración aproximada de las pilas tres horas continuadas
Peso .................................................0,5 kg (1,2 libras)
Dimensiones:
Largo...........................................178 mm (7 pulgadas)
Ancho .........................................92 mm (3,63 pulgadas)
Altura ..........................................159 mm (6,25 pulgadas)
Pantalla:
Resolución ..................................160 x 234
Tipo de pantalla ..........................PCL de 2,5 pulgadas
Ambiente operacional:
Temperatura ..............................de 0 a 45°C (32 a 113°F)
Humedad relativa .....................de 5 a 95 % sin condensación
............................................. (unidad de display)
Temperatura de almacenaje .....de -20 a +70°C (-4 a +158°F)
Estanqueidad ............................cabezal de imagen y extensiones del cable
............................................. hasta 3,0 m (10 pies) de columna de
............................................. agua (una vez ensambladas)
Distancia máxima ...................pueden agregársele extensiones (opcionales)
............................................. al cable para prolongarlo hasta los
............................................. 9,1 m (30 pies)
Equipo estándar
El SeeSnake Micro™ viene con los siguientes artículos:

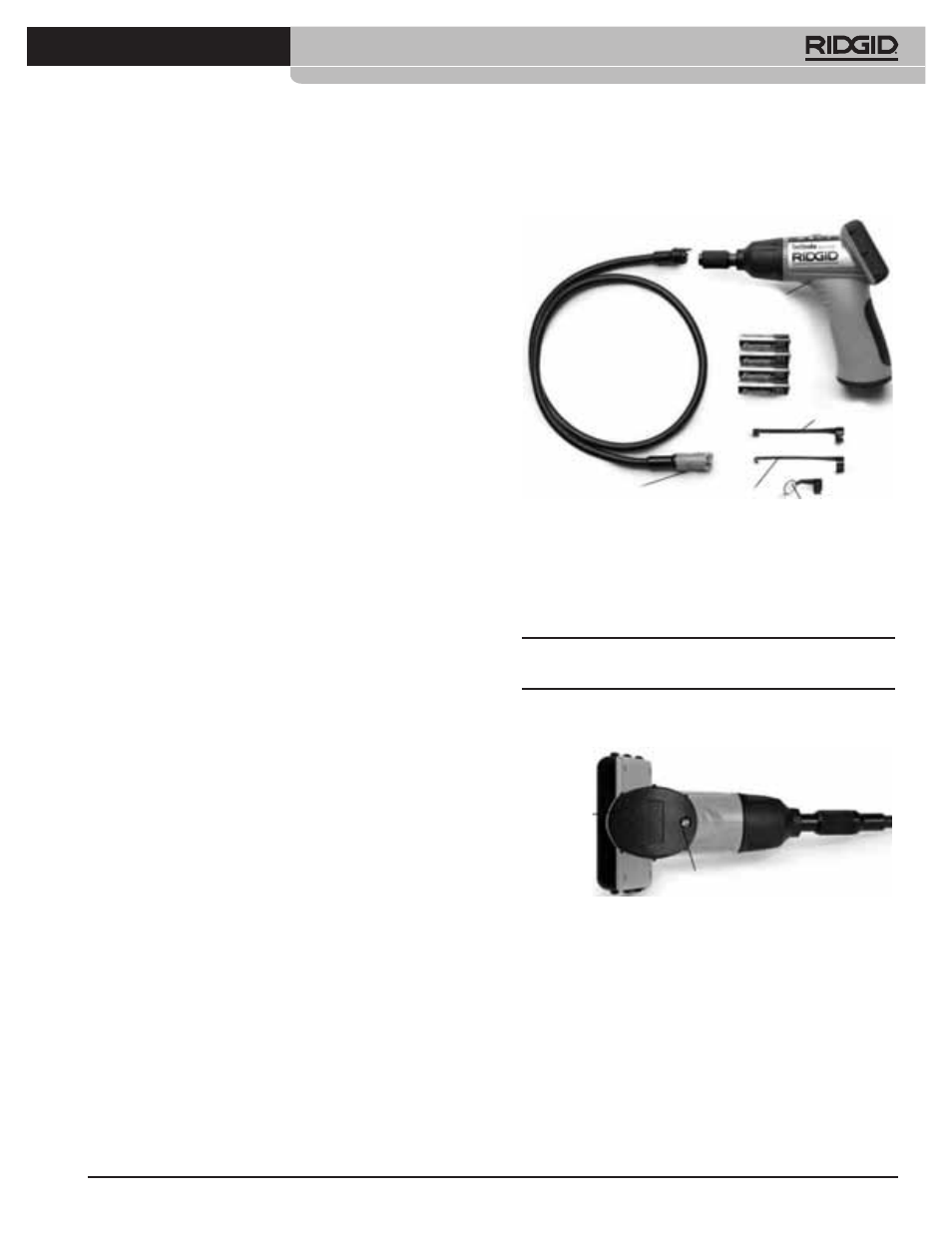

Figura 1 – Componentes del sistema
Ensamblaje
Instalación de las (4) pilas AA:
¡NOTA! No olvide de leer la sección Precauciones con las pilas en la página
13.
1. Coloque la pantalla/display de mano boca abajo para acceder a la tapa y
tornillo del compartimiento de las pilas (Figura 2).
Figura 2
2. Afloje el tornillo con un desatornillador Phillips, luego retire la tapa.
3. Extraiga el compartimiento de las pilas y coloque dentro cuatro (4) pilas
tipo AA, como se indica en el compartimiento mismo (Figura 3).
Unidad de display
(de mano)
Gancho
Magneto Cabezal y cable
del formador
de imágenes
Espejo
Tapa del
compartimiento
de las pilas
Tornillo
