4
Přehled výrobku Linksys X-Series

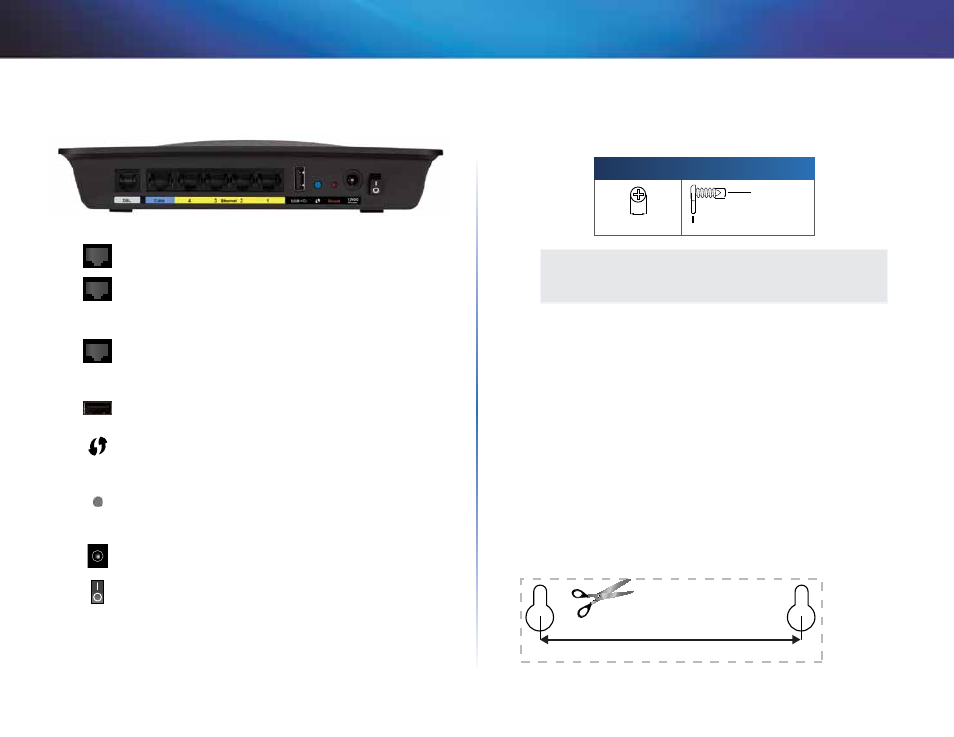

Pohled zezadu
DSL—Slouží k připojení k lince ADSL .
Kabel—Chcete-li používat modem a směrovač pouze
jako směrovač, můžete prostřednictvím síťového kabelu
propojit tento konektor s konektorem LAN/Ethernet
zvláštního modemu .
Ethernet—Prostřednictvím ethernetových kabelů (neboli
síťových kabelů) můžete propojit konektory Ethernetu
modemu a směrovače s počítači a dalšími zařízeními
připojenými k ethernetové síti ve vašem pevném připojení .
USB – Chcete-li připojit do sítě úložné zařízení, zapojte
externí jednotku USB do tohoto portu .
Tlačítko Wi-Fi Protected Setup™—Stisknutím tohoto
tlačítka začne funkce Wi-Fi Protected Setup™ vyhledávat
bezdrátová zařízení, která funkci Wi-Fi Protected Setup™
podporují .
Reset—Toto tlačítko umožňuje resetovat směrovač na
výchozí tovární nastavení . Stiskněte tlačítko Reset a podržte
je stisknuté přibližně pět sekund .
Napájecí port—Konektor napájení slouží k připojení
napájecího adaptéru, který je součástí balení .
Tlačítko napájení—Stiskněte | (zapnuto) a modem a
směrovač se zapne .
Umístění na stěnu
Směrovač má na spodní straně dva otvory pro montáž na zeď . Vzdálenost mezi
otvory je 82,5 mm . K montáži směrovače jsou potřeba dva šrouby .
Doporučený spojovací materiál
3 až 4 mm
7 až 8 mm 1,5 až 2 mm
POZNÁMKA
Společnost Cisco nezodpovídá za jakékoli poškození způsobené
nesprávnou montáží na zeď .
Postupujte podle těchto pokynů:
1. Určete, kam chcete směrovač namontovat . Zkontrolujte, zda je stěna
hladká, plochá, suchá a pevná . Také se ujistěte, zda je místo v dosahu
elektrické zásuvky .
2. Vyvrtejte do zdi dva otvory . Otvory musí být vzdáleny 82,5 mm .
3. Do každého otvoru zašroubujte šroub, přičemž ponechte 3 mm každého
šroubu vystupovat ze zdi .
4. Nastavte směrovač tak, aby byly otvory pro montáž na zeď vyrovnané se
dvěma šrouby .
5. Nasaďte směrovač otvory pro montáž na zeď na šrouby a posuňte ho
směrem dolů, dokud šrouby pevně nezapadnou do otvorů pro montáž
na zeď .
82,5 mm
Šablona pro montáž na zeď
Vytiskněte tuto stránku ve 100% velikosti .
Vystřihněte obdélník podél okraje čárkovanou čárou a umístěte jej na stěnu, abyste
mohli přesně vyvrtat otvory .
