Visão geral do produto Linksys X-Series
Instalação na parede
O roteador tem dois encaixes para montagem em parede no painel inferior . A
distância entre as ranhuras é de 75,6 mm . São necessários dois parafusos para
montar o roteador .

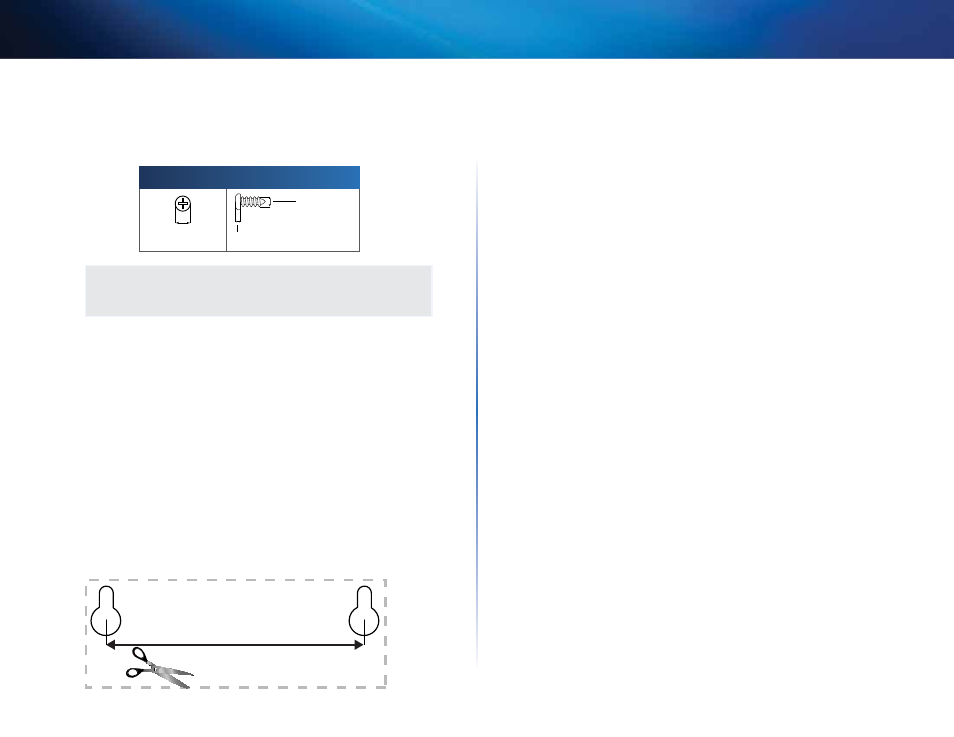

Acessórios sugeridos para montagem
3-4 mm
7-8 mm 1,5-2 mm
OBSERVAÇÃO
A Cisco não se responsabiliza por danos decorrentes de instalação
incorreta na parede .
Siga estas instruções:
1. Determine o local em que você deseja montar o roteador . Certifique-se
de que a parede seja reta, plana, seca e forte . Verifique também se há
uma tomada perto desse local .
2. Faça dois furos na parede . Certifique-se de que a distância entre os furos
seja de 75,6 mm .
3. Insira um parafuso em cada furo e deixe 3 mm (0,12 polegada) da
extremidade para fora .
4. Ajuste o roteador de forma que as ranhuras de montagem na parede
estejam alinhadas com os dois parafusos .
5. Coloque as ranhuras de montagem na parede sobre os parafusos e deslize
o roteador para baixo, até que os parafusos se ajustem confortavelmente
nas ranhuras .
Exemplo de montagem na parede
Imprima esta página em tamanho 100% . Corte na linha pontilhada e
coloque na parede para acertar a distância correta entre os furos .
75.6 mm
