50
El aire debe poder circular entre el insertable y el enladrillado.
Además es esencial que los respiraderos cuenten con un
suministro de aire ininterrumpido.
Las dimensiones de los respiraderos que se indican constituyen
requisitos mínimos.
Dimensiones de los respiraderos (para circulación de aire):
Base:
abertura mínima de 750 cm2.
Parte superior: abertura mínima de 1000 cm2.
Las dimensiones indicadas constituyen una medida de seguridad
encaminada a garantizar que la acumulación de calor dentro
del revestimiento no sea excesiva y que la salida de calor a la
habitación sea adecuada.
Si la vivienda no cuenta con una ventilación adecuada, habrá que
equipar la estancia con una entrada de aire exterior adicional,
por ejemplo, instalando un conducto bajo el hogar. El conducto
de aire exterior debe ser lo más recto posible y de material no
inflamable. Además debe incorporar un regulador que permita
cerrarlo cuando el hogar esté apagado para evitar la entrada de
aire frío.
3.4 Techo
Al instalar el hogar, asegúrese de que el borde superior de la salida
de aire caliente del revestimiento esté como mínimo 600 mm por
debajo del techo si éste es de un material inflamable. Asegúrese
también de que haya una ventilación adecuada en la parte
superior del sombrerete, por ejemplo, un espacio bajo el techo.
3.5 Chimenea y tubo de tiro
• El hogar debe conectarse a una chimenea y un tubo de
tiro homologados para hogares de combustible sólido con
temperaturas del gas de tiro conformes con lo especificado
en «2.0 Datos técnicos».
• La sección de la chimenea debe estar diseñada para ajustarse
al hogar. Consulte el apartado «2.0 Datos técnicos» para
calcular la sección correcta de chimenea.
• La chimenea debe conectarse de acuerdo con las instrucciones
de instalación del proveedor de la chimenea.
• Antes de practicar un orificio en la chimenea, instale
provisionalmente el producto para marcar correctamente la
posición del hogar y del orificio de la chimenea. Consulte las
dimensiones mínimas en la figura 1.
• Asegúrese de que el tubo de tiro se alce hasta la chimenea.
• Si la salida de humos es trasera, emplee un codo de tubo de
tiro con una trampilla que permita su deshollinado.
• No olvide que es de suma importancia que las conexiones
ofrezcan cierto grado de flexibilidad. Ello tiene como fin
prevenir que el movimiento de la instalación pueda generar
grietas.
• Consulte el tiro de chimenea recomendado en «2.0 Datos
técnicos». Consulte las dimensiones del tubo de tiro, incluida
la sección, en «2.0 Datos técnicos».
Nota: la longitud mínima recomendada de la chimenea es
de 3,5 m desde la inserción del tubo de tiro. Si la corriente es
demasiado fuerte, se puede instalar un regulador de tubo de
tiro para reducirla.
El peso no debe transferirse desde la estructura de estufa a la
chimenea. La estructura de estufa no debe suponer un impedimento
para la movilidad de la chimenea ni debe anclarse en la misma.
3.6 Preparativos/instalación
Nota: antes de comenzar la instalación, compruebe que el
hogar no presente ningún desperfecto. ¡El producto es pesado!
Asegúrese de contar con ayuda para colocarlo e instalarlo.
Después de desembalar el hogar, saque la caja con su contenido.
Para hacer el producto más manejable, puede desmontar la
puerta.

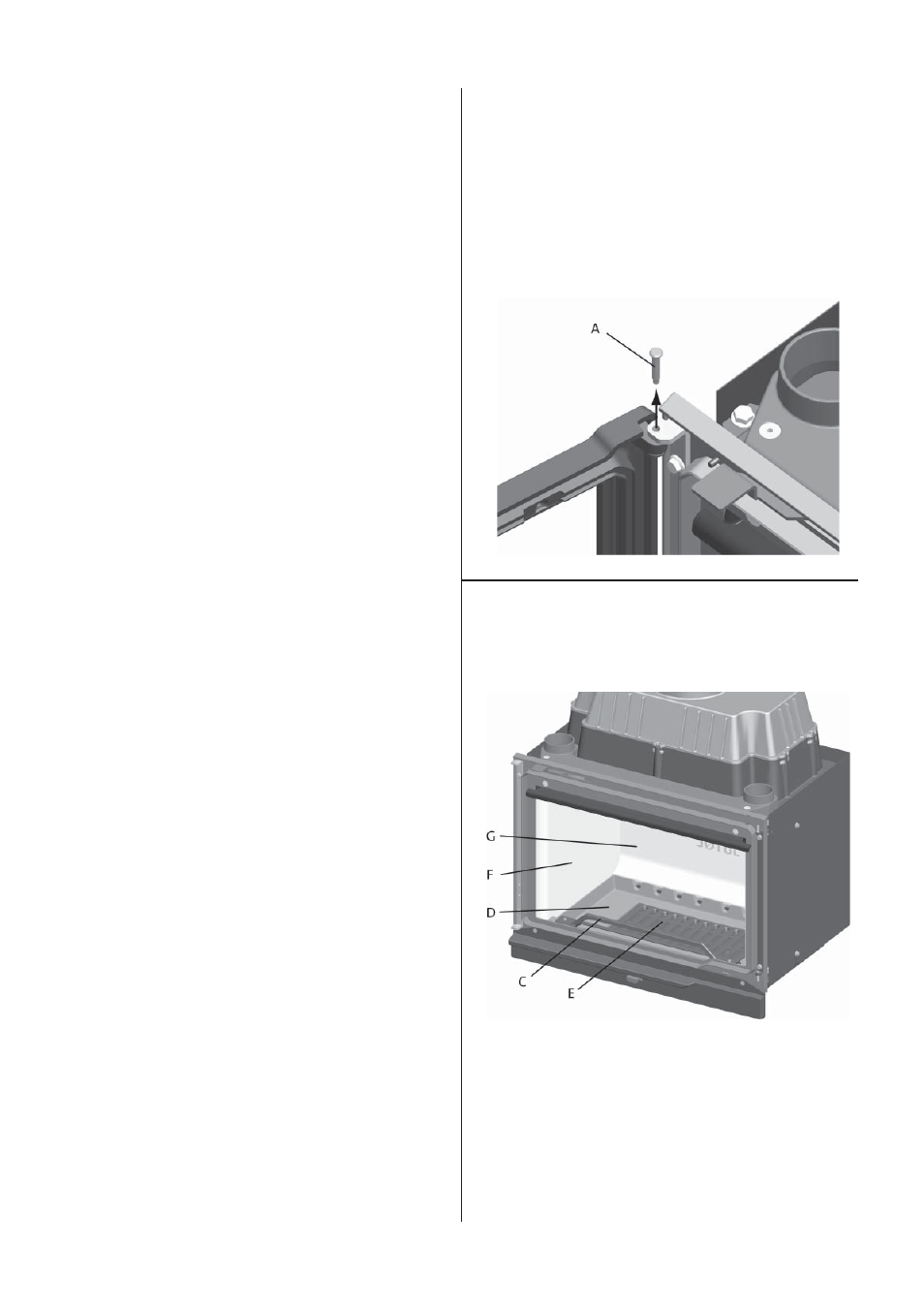

Fig. 3 A
1. Abra la puerta.
2. Saque los pines de las bisagras y retire la puerta.
Fig. 3 B
