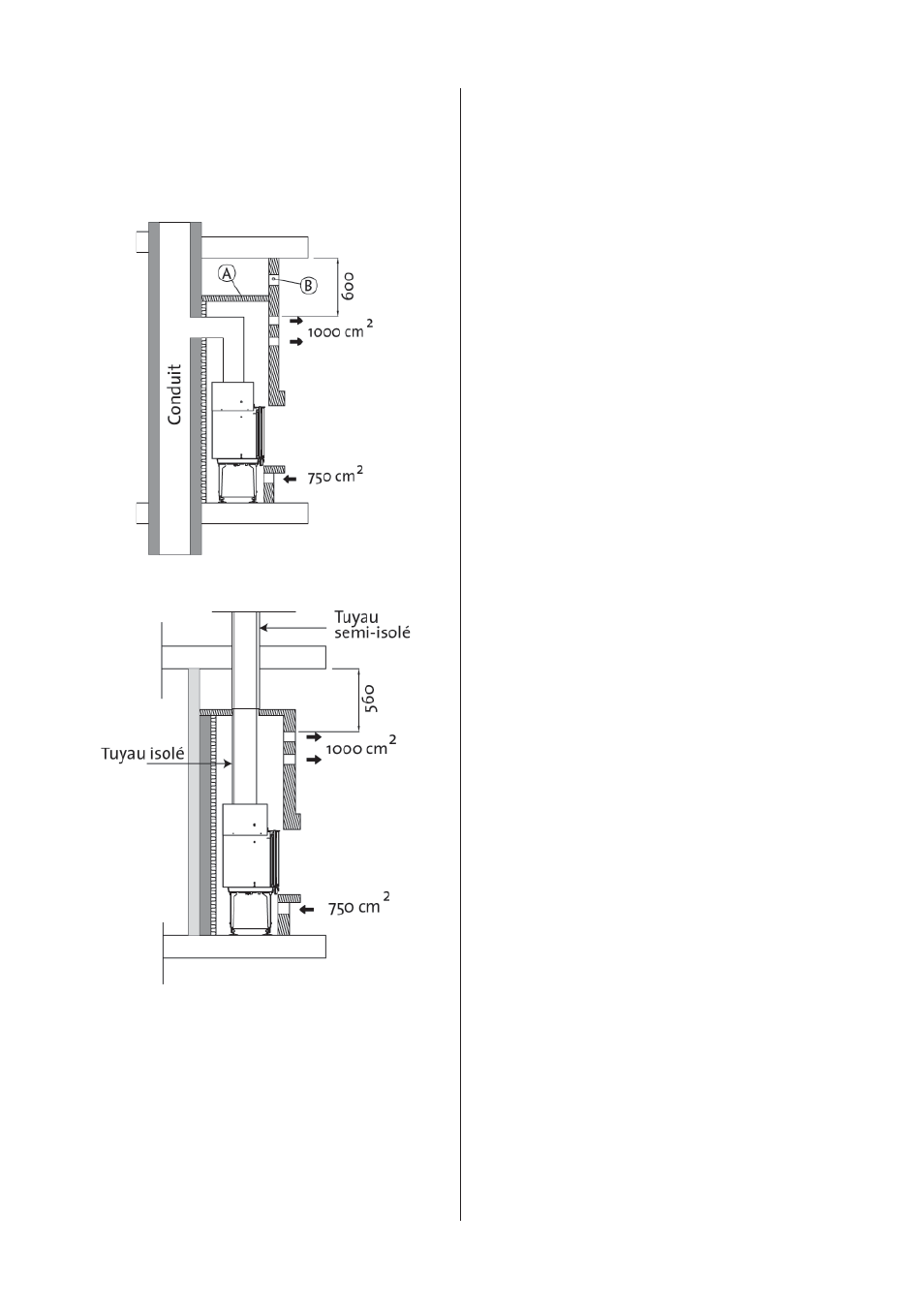

3.3.1 Arrivée d’air de convection
(chauffage)(fig. 2)
Fig. 2
L’air doit pouvoir circuler entre l’insert et la maçonnerie. Il est en
outre essentiel de veiller à ce que les entrées et sorties d’air ne
soient pas obstruées.
Les dimensions des entrées d’air indiquées dans le texte sont des
cotes minimales de passage réel.
Dimensions requises pour l’air de convection :
Basse : 750 cm2 minimum pour une ventilation libre.
Haute : 1 000 cm2 minimum pour une ventilation libre.
Ces mesures de sécurité permettent de prévenir la surchauffe
à l’intérieur de l’habillage, tout en assurant une capacité de
chauffage adaptée dans la pièce.
3.3.2 Arrivée d’air de combustion
Si la maison est mal ventilée, la pièce dans laquelle l‘insert est
installé doit être équipée d’un dispositif supplémentaire d’amenée
d’air frais, par exemple en connectant une conduite indépendante
sous l‘appareil. (Pour la France : obligatoire dans tous les cas depuis
févier 2006). Cette conduite doit être aussi rectiligne que possible
et constituée d’un matériau ininflammable. Les conduites doivent
pouvoir être fermées au moyen d’un clapet lorsque le foyer n’est
pas utilisé, afin de bloquer l’arrivée d’air froid. Pas de clapet pour
une raccordement direct à l’insert.
3.4 Le plafond
Lors de l’installation de la cheminée, assurez-vous que le bord
supérieur des ouvertures d’air chaud de l’habillage se trouve au
minimum 600 mm sous un plafond en matériau inflammable.
Assurez-vous que la ventilation en haut de la hotte est suffisante
(par exemple, une ouverture sous le plafond).
3.5 La cheminée et le conduit
d’évacuation
• Le insert doit être raccordé à une cheminée et un conduit
d’évacuation approuvés pour les inserts à combustible solide,
avec les températures des gaz de fumée spécifiées dans la
section « 2.0 Données techniques ».
• La section transversale de la cheminée doit être adaptée
au poêle. Pour calculer la section transversale correcte de la
cheminée, voir « 2.0 Données techniques ».
• Le raccordement à la cheminée doit être effectué
conformément aux instructions d’installation du fournisseur
de la cheminée.
• Avant de pratiquer un trou dans la cheminée, le produit
doit être mis en place provisoirement afin d’obtenir un
repère correct de son positionnement et de celui du trou de
cheminée. Voir fig. 1 pour les cotes minimales.
• Assurez-vous que le conduit d’évacuation monte bien jusqu’en
haut de la cheminée.
• Si la sortie se fait par l’arrière, utilisez un coude de conduit
d’évacuation doté d’une trappe afin de permettre les
opérations de ramonage (suivant les réglementations locales).
• Veillez impérativement à ce que les raccordements présentent
un certain degré de flexibilité afin d’empêcher toute
formation de fissure lors de l’installation.
• Pour le tirage de cheminée recommandé, voir « 2.0 Données
techniques ». Pour les dimensions du conduit d’évacuation
en fonction de la section transversale, voir « 2.0 Données
techniques ».
Remarque : la longueur de cheminée minimale recommandée
est de 3,5 m en partant de l’insert du conduit d’évacuation. En
cas de tirage trop important, installez et utilisez un clapet ou un
modératuer de tirage.
Le poids ne doit pas être transféré de la structure du foyer à la
cheminée. La structure du foyer ne doit pas entraver la mobilité
de la cheminée et ne doit pas y être fixée.
