Mellem indsatsen og murværket skal der strømme luft, og det er
meget vigtigt, at der er fri lufttilførsel til luftindtagene.
De luftarealer, der er angivet i teksten, er minimumskrav.
Nødvendige luftåbninger (cirkulationsluft):
Sokkel: Minimum 750 cm2 fri åbning.
Hætte: Minimum 1000 cm2 fri åbning.
Dette giver sikkerhed for, at varmeakkumuleringen inde i
omramningen ikke bliver for stor, og at varmeafgivelsen til
rummet bliver tilstrækkelig.
Hvis huset er tæt, bør rummet udstyres med ekstra frisklufttilførsel
f.eks. gennem en separat kanal under ildstedet. Friskluftkanalen
bør være så lige som muligt og være udført i et ikke brændbart
materiale. Den skal kunne lukkes af med et spjæld for at holde
kold luft ude, når brændeovnen ikke er i brug.
3.4 Loft
Brændeovn kan monteres, så varmluftsåbningens overkant
er min. 600 mm under loft af brændbart materiale. Se
fig. 2. Sørg for udluftning i toppen af pejsekappen - f.eks.
spalte mod loft.
3.5 Skorsten og røgrør
• Brændeovnen må kun tilsluttes skorsten og røgrør, der er
godkendt til fastbrændsel med en røggastemperatur som
angivet i «2.0 Tekniske data».
• Skorstenstværsnittet skal minimum være tilpasset
brændeovnen. Brug gerne «2.0 Tekniske data» ved beregning
af det rigtige skorstenstværsnit.
• Tilslutning til skorsten skal udføres i henhold til
skorstensleverandørens monteringsanvisninger.
• Før der laves hul i skorstenen, bør brændeovnen prøveopstilles
med henblik på korrekt afmærkning for placering af
brændeovn og hul i skorstenen. Se fig. 1for minimumsmål.
• Sørg for, at røgrøret stiger hele vejen frem til skorstenen.
• Brug røgrørsbøjning med fejedør for at sikre fejemulighed
ved bagudtaget.
• Vær opmærksom på, at det er meget vigtigt, at tilslutninger
har en vis fleksibilitet. Dette forhindrer, at bevægelser i
installationen fører til revnedannelser.
• Anbefalet skorstenstræk, se «2.0 Tekniske data». For
røgrørsdimension med det pågældende tværsnit, se «2.0
Tekniske data».
OBS! Den mindste anbefalede skorstenslængde er 3,5 m fra
røgrørsindføringen. Ved for højt træk kan man installere og
betjene et røgrørsspjæld til regulering af trækket.
Der må ikke overføres vægt fra pejsekonstruktionen til skorstenen.
Pejsekonstruktionen må ikke hindre skorstenens mulighed for at
kunne bevæge sig og må ikke forankres til skorstenen.
Anbefalet skorstenstræk, se «2.0 Tekniske data». Ved for højt
træk kan man installere og betjene et røgrørsspjæld til regulering
af trækket.
3.6 Klargøring/montering
NB! Kontrollér, at brændeovnen er uden skader, før installationen
påbegyndes. Produktet er tungt! Sørg for hjælp ved opsætning
og montering.
Når indsatsen er pakket ud, skal æsken med indhold tages ud.
Fjern døren for at lette installationen.

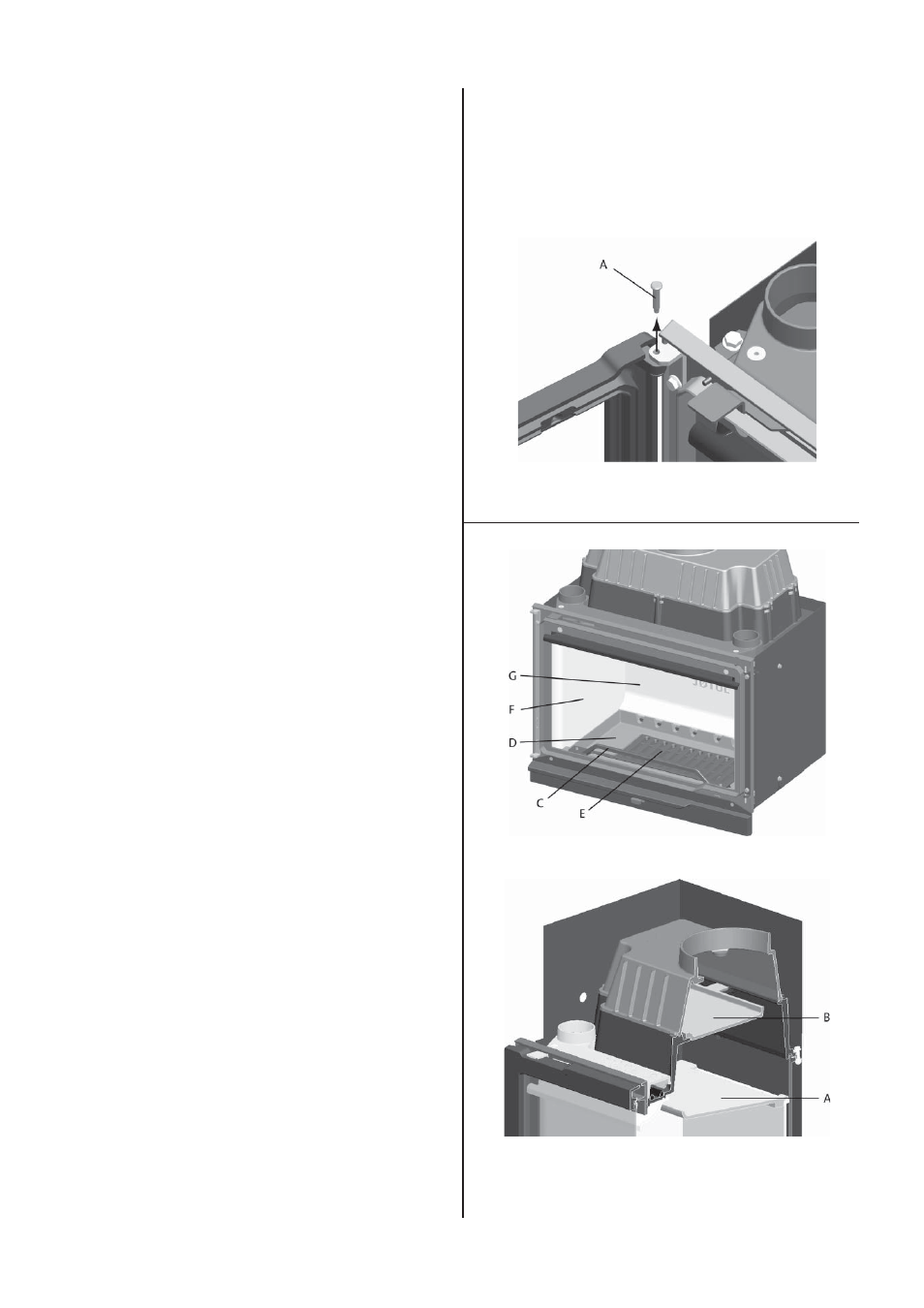

Fig. 3 A
1. Åbn døren.
2. Slå hængseltapperne ud (fig. 3 A-A) og løft døren af.
Fig. 3 B
Fig. 3 C
3. For at lette installationen yderligere tages følgende ud:
Brændplader (fig. 3B-G/F), røgvenderplade (fig. 3C-A),
ledeplade (fig. 3C-B), askeliste (fig. 3B-C), indvendig bund
(fig. 3B-D) og askerist (fig. 3B-E). Se afsnit «4.1 Udskiftning
af brændplader/røgvenderplade/ledeplade».
DANSK
