116
Especificaciones
DS2416—Manual de instrucciones

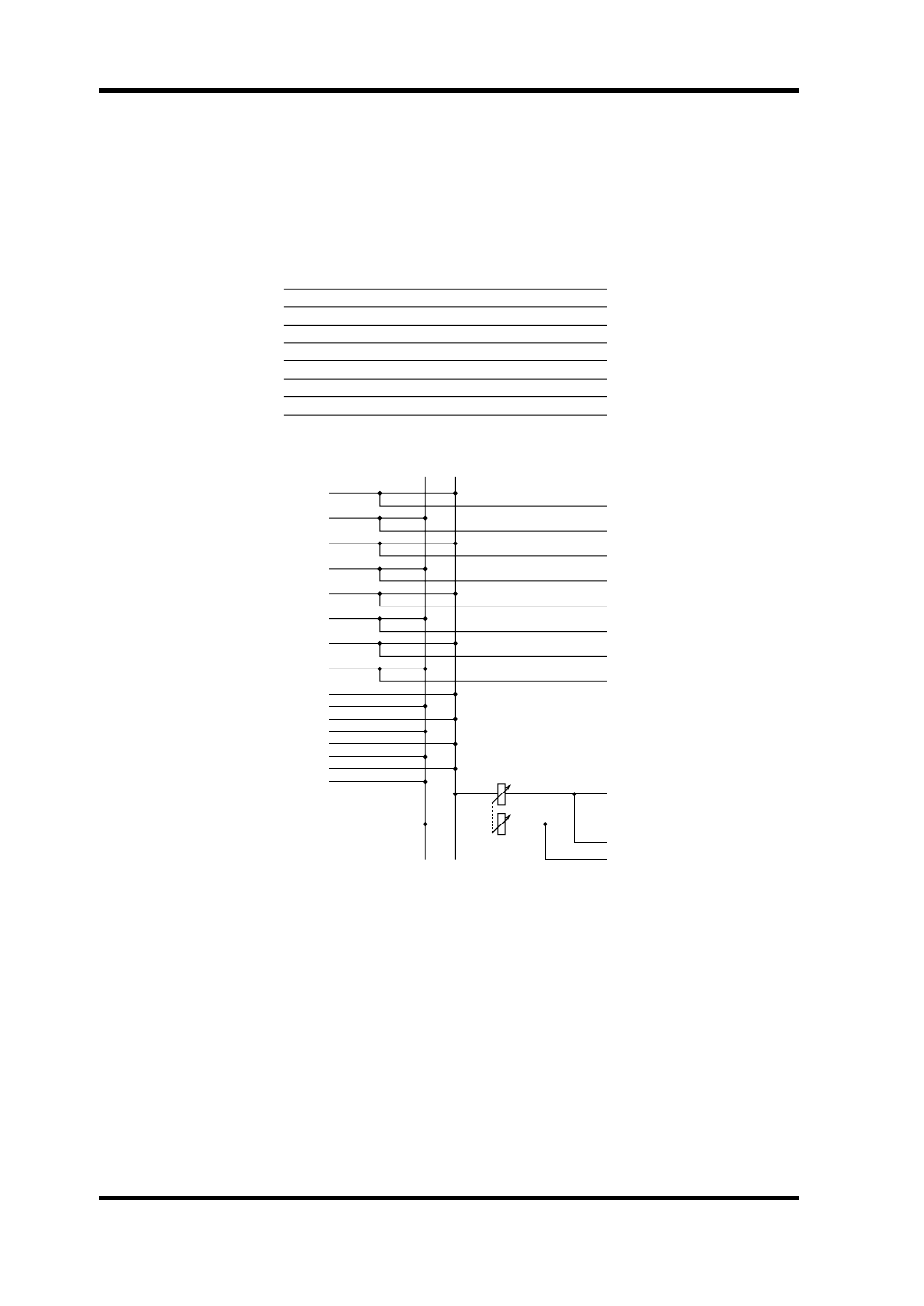

Diagrama de conexiones fijas
Cuando utilice software de audio que no soporte el mezclador que esté utili-
zando la DS2416, las asignaciones de entrada y salida serán fijas, como se
muestra a continuación.
IO-A IN 1
IO-A IN 2
IO-A IN 3
IO-A IN 4
IN L
IN R
D IN L
D IN R
PCI REC OUT 1
PCI REC OUT 2
PCI REC OUT 3
PCI REC OUT 4
PCI REC OUT 5
PCI REC OUT 6
PCI REC OUT 7
PCI REC OUT 8
IO-A OUT 1
IO-A OUT 2
IO-A OUT 3
IO-A OUT 4
IO-B OUT 1
IO-B OUT 2
IO-B OUT 3
IO-B OUT 4
PCI PLAYBACK 1
PCI PLAYBACK 2
PCI PLAYBACK 3
PCI PLAYBACK 4
PCI PLAYBACK 5
PCI PLAYBACK 6
PCI PLAYBACK 7
PCI PLAYBACK 8
PCI PLAYBACK 9
PCI PLAYBACK 10
PCI PLAYBACK 11
PCI PLAYBACK 12
PCI PLAYBACK 13
PCI PLAYBACK 14
PCI PLAYBACK 15
PCI PLAYBACK 16
OUT L
OUT R
D OUT L
D OUT R
STEREO
MASTER
Input
Output
