102 - MIDI Data format
D5000
MIDI Data format
1.
Transmission Conditions
2.
Transmission Data
1) System Exclusive Messages
1 Program Bulk Data
When a MIDI BULK DUMP operation is performed with the "PROGRAM" ITEM selected or when a
Program Bulk Data Request message is received, the data is transmitted on the currently set MIDI channel.
If the program is set to "ALL", data is transmitted from program
1
to program
00
(100).
Status
11110000
(
F0H
)
ID Number
01000011
(
43H
)
Sub Status
0000nnnn
(
0nH
)
n = 0 (channel number1) ~ 15 (channel number 16)
Format Number
01111110
(
7EH
)
Byte Count (MSB)
00000010
(
02H
)
Byte Count (LSB)
00101000
(
28H
)
Header
01001100
(
4CH
)
ASCII “L”
01001101
(
4DH
)
ASCII “M”
00100000
(
20H
)
ASCII “ ”
00100000
(
20H
)
ASCII “ ”
00111000
(
38H
)
ASCII “8”
01000001
(
41H
)
ASCII “A”
00110110
(
36H
)
ASCII “6”
00110011
(
33H
)
ASCII “3”
Data Name
01001101
(
4DH
)
ASCII “M”
Program
0ppppppp
p = 1 (program 1) ~ 100 (program 00)
Data
0ddddddd
...
296 Bytes
0ddddddd
Checksum
0eeeeeee
EOX
11110111
(
F7H
)
2 Program Change Bank Bulk Data
When a MIDI BULK DUMP operation is performed with the "BANK" ITEM selected or when a Program
Change Bank Bulk Data Request message is received, the data is transmitted on the currently set MIDI
channel. If the bank is set to "ALL", data is transmitted from bank
A
to bank
B
.
Status
11110000
(
F0H
)
ID Number
01000011
(
43H
)
Sub Status
0000nnnn
(
0nH
)
n = 0 (channel number1) ~ 15 (channel number 16)
Format Number
01111110
(
7EH
)
Byte Count (MSB)
00000001
(
01H
)
Byte Count (LSB)
00000101
(
0AH
)
Header
01001100
(
4CH
)
ASCII “L”
01001101
(
4DH
)
ASCII “M”
00100000
(
20H
)
ASCII “ ”
00100000
(
20H
)
ASCII “ ”
00111000
(
38H
)
ASCII “8”
01000001
(
41H
)
ASCII “A”
00110110
(
36H
)
ASCII “6”
00110011
(
33H
)
ASCII “3”
Data Name
01010100
(
54H
)
ASCII “T”
Bank Number
0zzzzzzz
z = 1 ~ 7(1=A, 2=B, 3=C, 4=D, 5=E, 6=F, 7=G)
Data
0ddddddd
...
128 Bytes
0ddddddd

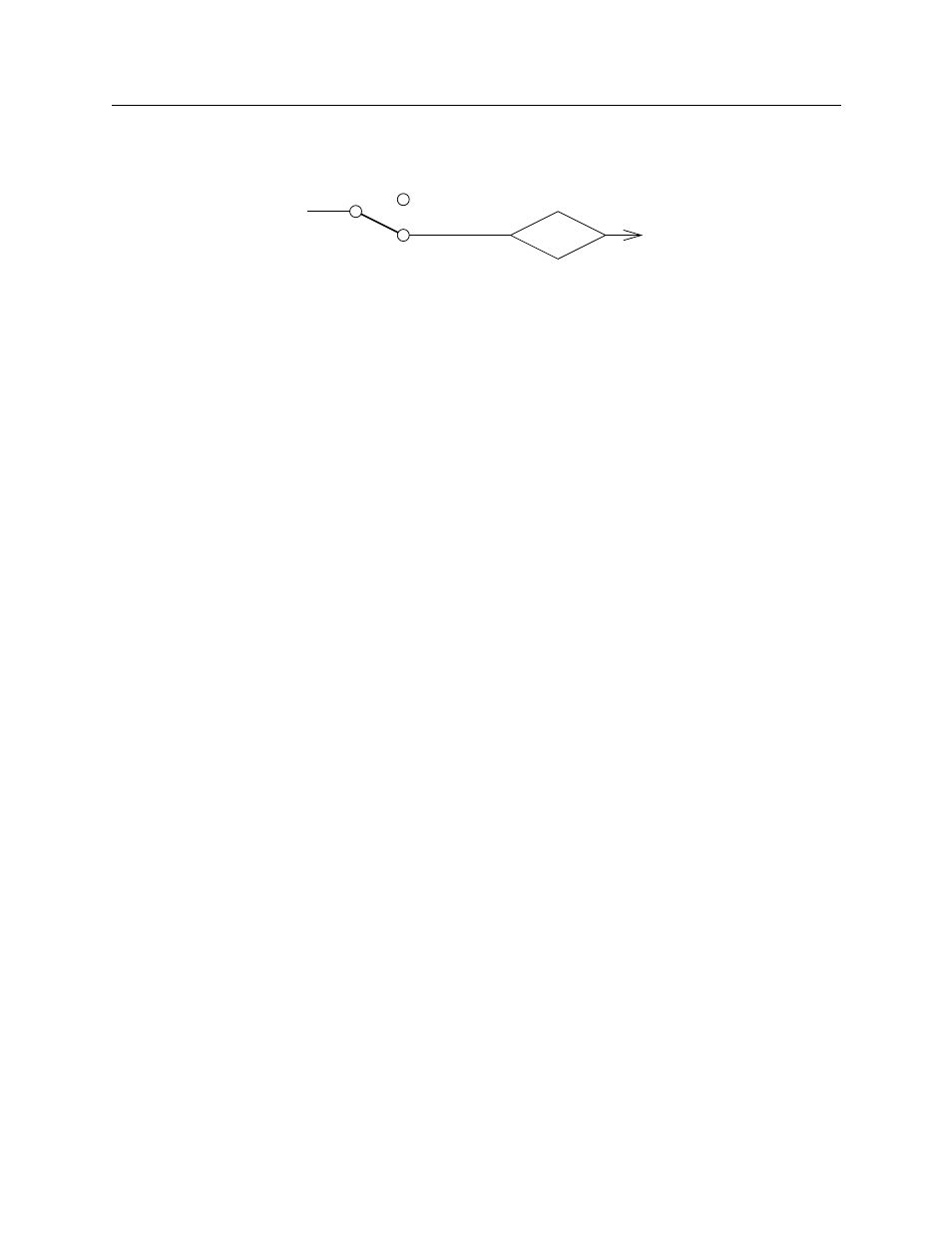

BULK DATA (F0H,43H,0nH)
MIDI OUT
MIDI CH
OFF
OMNI, 1~ 16
CH = ?
