6. Set up 6. Assemblage
28

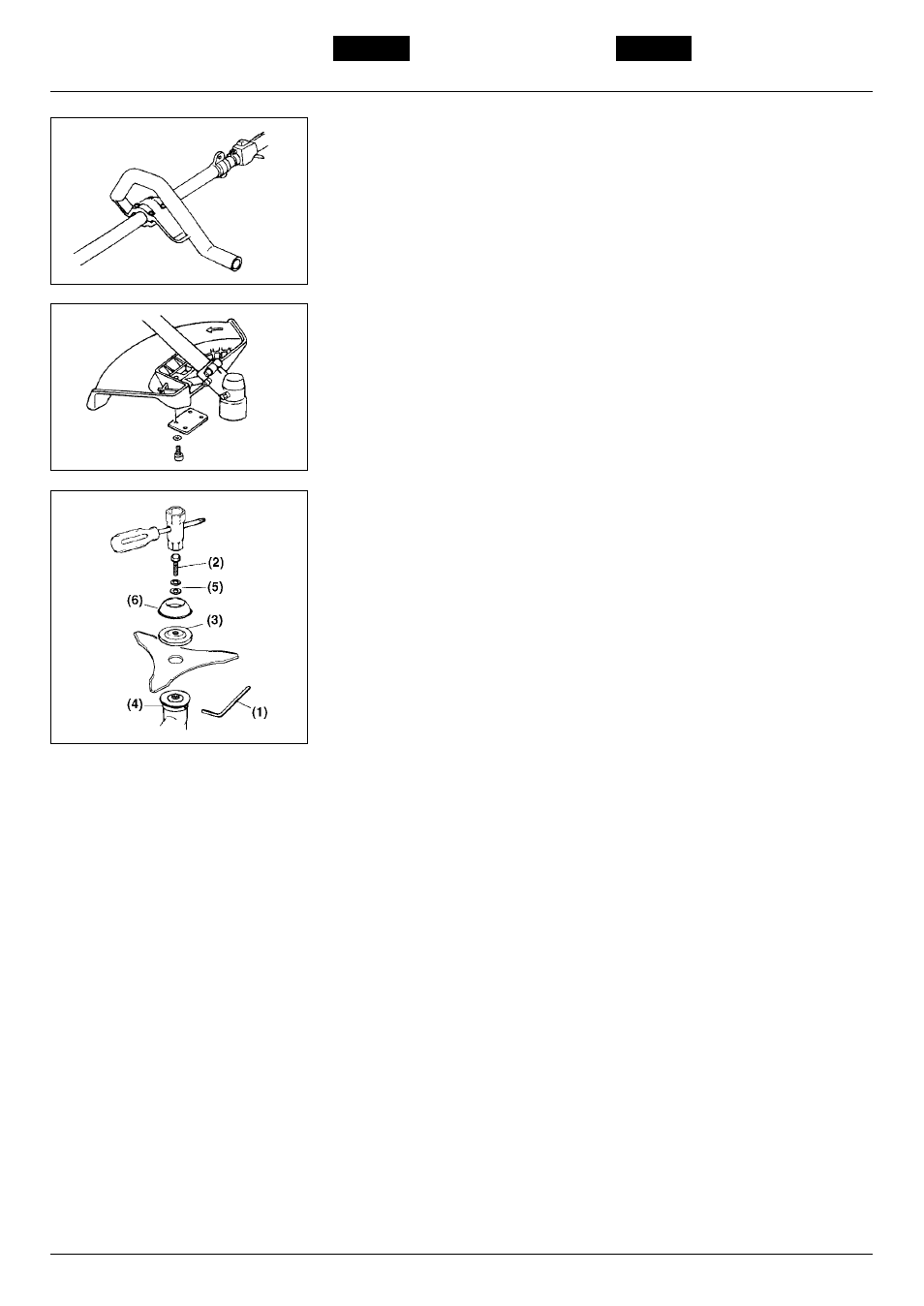

■ INSTALLING HANDLE
• Mount the handle to the shaft tube and
clamp it at a location that is comfortable
to you. (SE5)
■ INSTALLING DEBRIS GUARD
• Put the debris guard on the gear box,
attach it with the 4 screws and
hardware provided. (SE6)
■ BLADE
1. Put the angled bar (SE7-1) into the side
holes of the inner holder and the
gearcase.
2. Remove the blade bolt (SE7-2,
Lefthanded) and the outer holder (SE7-
3) from the gearshaft.
3. Put the blade onto the inner holder
(SE7-4). Make the marked side face the
holder.
4. Put the outer holder onto the gearshaft
making the recessed side face the
blade.
5. Fasten the blade by the blade bolt with
the spring washer (SE7-5) and the bolt
cover (SE7-6).
■ MISE EN PLACE DE LA POIGNEE
• Monter la poignée sur le bras de
l'appareil et la positionner pour avoir
une prise confortable et sûre (SE5).
■ MISE EN PLACE DU CACHE ANTI-
PROJECTION
• Mettre en place le cache anti-projection
sur le carter du renvoi d’angle et le fixer
à l’aide de la visserie fournie avec la
machine (SE6).
■ LAME DE COUPE
1. Placer la tige coudée (SE7-1) dans le
trou du carter de renvoi d’angle et celui
du moyeu d’entraînement de la lame.
2. Retirer la vis de fixation (SE7-2) de la
lame (pas à gauche) et le flasque de
retenue extérieur (SE7-3).
3. Placer la lame sur moyeu
d’entraînement de la lame (SE7-4) avec
la face marquée côté moyeu.
4. Placer le flasque de retenue extérieur
sur l’arbre d’entraînement avec la partie
creuse côté lame.
5. Fixer la lame à l’aide de la vis de
fixation, la rondelle flexible (SE7-5) et la
protection de la tête de vis (SE7-6).
SE7
SE6
SE5
