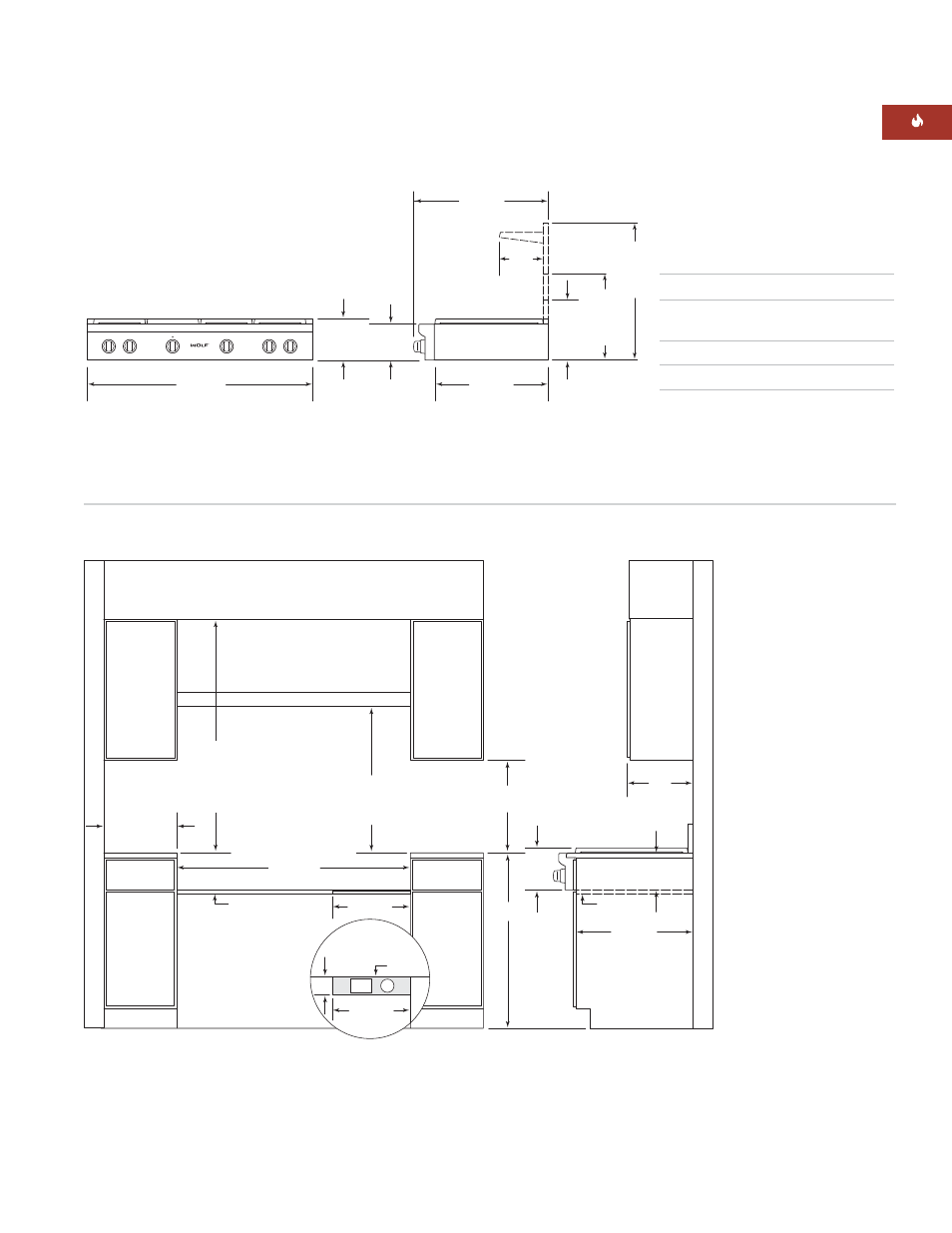

I N S TA L L AT I O N S A N W E I S U N G E N
ABZUGSHAUBE
1219 mm
BEARBEITETE ROHBAUÖFFNUNGSBREITE
min. 762 mm BIS
max. 914 mm
ZU UNTERSEITE
DER ABZUGSHAUBE
min. 914 mm
ARBEITSPLATTE
ZU BRENNBAREN
MATERIALIEN
min. 1118 mm
FÜR STEAK-GRILL
POSITION DES AUSSCHNITTS
FÜR GAS- UND STROMVER-
SORGUNG IM SCHATTIERTEN
BEREICH DURCH UNTERSEITE
DER PLATTFORM
19 mm PLATTFORM
DRAUFSICHT
DER PLATTFORM
E G
406 mm
406 mm
102 mm RÜCK-
WAND
INSELINSTALLATIONEN: 305 mm MINDESTFREIRAUM
VON HINTERSEITE DES KOCHFELDS ZU BRENNBARER
HINTERWAND ÜBER ARBEITSPLATTE –
min. 0 ZU NICHT BRENNBAREN MATERIALIEN
914 mm
min. 457 mm
ZUR ARBEITSPLATTE
19 mm
PLATTFORM
216
mm
KOCHFLÄCHE
191 mm
610 mm
max.
330 mm min. 152 mm
ZU
BRENNBAREN
MATERIALIEN
(BEIDE SEITEN)
1216 mm
GESAMTBREITE
616 mm
724 mm
GESAMTTIEFE
216 mm
GESAMTHÖHE
KOCHFLÄCHE
191
mm
235
mm
318
mm
MIT
127-mm-
SOCKEL
445
mm
MIT
254-mm-
SOCKEL
699
mm
MIT
508-mm-
SOCKEL
I N S T A L L A T I O N S S P E Z I F I K A T I O N E N
G E S A M T A B M E S S U N G E N
Gesamtbreite 1216 mm
Gesamthöhe
(zur Kochfläche) 216 mm
Gesamttiefe 724 mm
Öffnungsbreite 1219 mm
Abmessungen können bis zu ± 3 mm
abweichen.
1 2 1 9 - M M - KO C H M U L D E M I T V E R S I E G E L T E N B R E N N E R N
WICHTIGER HINWEIS:
Bei 1219-mm-
Kochmulden mit
versiegelten Brennern
ist ein Sockel von
mindestens 254 mm
Höhe erforderlich,
wenn Steakgrill- (C)
oder Griddleflächen-
modelle (G) an einer
brennbaren Fläche
installiert werden.
