CAPPA DI VENTILAZIONE
914 mm
LARGHEZZA INCASSO FINITA
762 mm minimo
A 914 mm massimo
AL FONDO DELLA
CAPPA DI VENTILAZIONE
914 mm minimo
DAL PIANO DI
LAVORO AI MATERIALI
COMBUSTIBILI
1.118 mm minimo
PER LA GRATICOLA
PIATTAFORMA
DI 19 mm
VISTA DALL’ALTO
DELLA PIATTAFORMA
E G
406 mm
406 mm
102 mm PARETE
POSTERIORE
INSTALLAZIONI SU ISOLA: 305 mm DI SPAZIO
MINIMO DAL RETRO DEL PIANO COTTURA ALLA
PARETE POSTERIORE DEL MATERIALE
COMBUSTIBILE SOPRA IL PIANO DI LAVORO
0 mm AI MATERIALI NON COMBUSTIBILI
SFINESTRATURA PER TUBO DEL GAS
E PUNTO ELETTRICO CON AREA
OMBREGGIATA ATTRAVERSO IL
FONDO DELLA PIATTAFORMA
914 mm
457 mm minimo
AL PIANO DI LAVORO
PIATTAFORMA
DI 19 mm
216
mm
SUPERFICIE
DI COTTURA
191 mm
610 mm
330 mm
massimo
152 mm minimo
AI MATERIALI
COMBUSTIBILI
(ENTRAMBI I LATI)
911 mm
LARGHEZZA TOTALE
616 mm
724 mm
PROFONDITÀ TOTALE
216 mm
ALTEZZA
GENERALE
SUPERFICIE
DI COTTURA
191
mm
235
mm
445 mm
CON
254 mm
DI ALZATA
699 mm
CON
508 mm
DI ALZATA

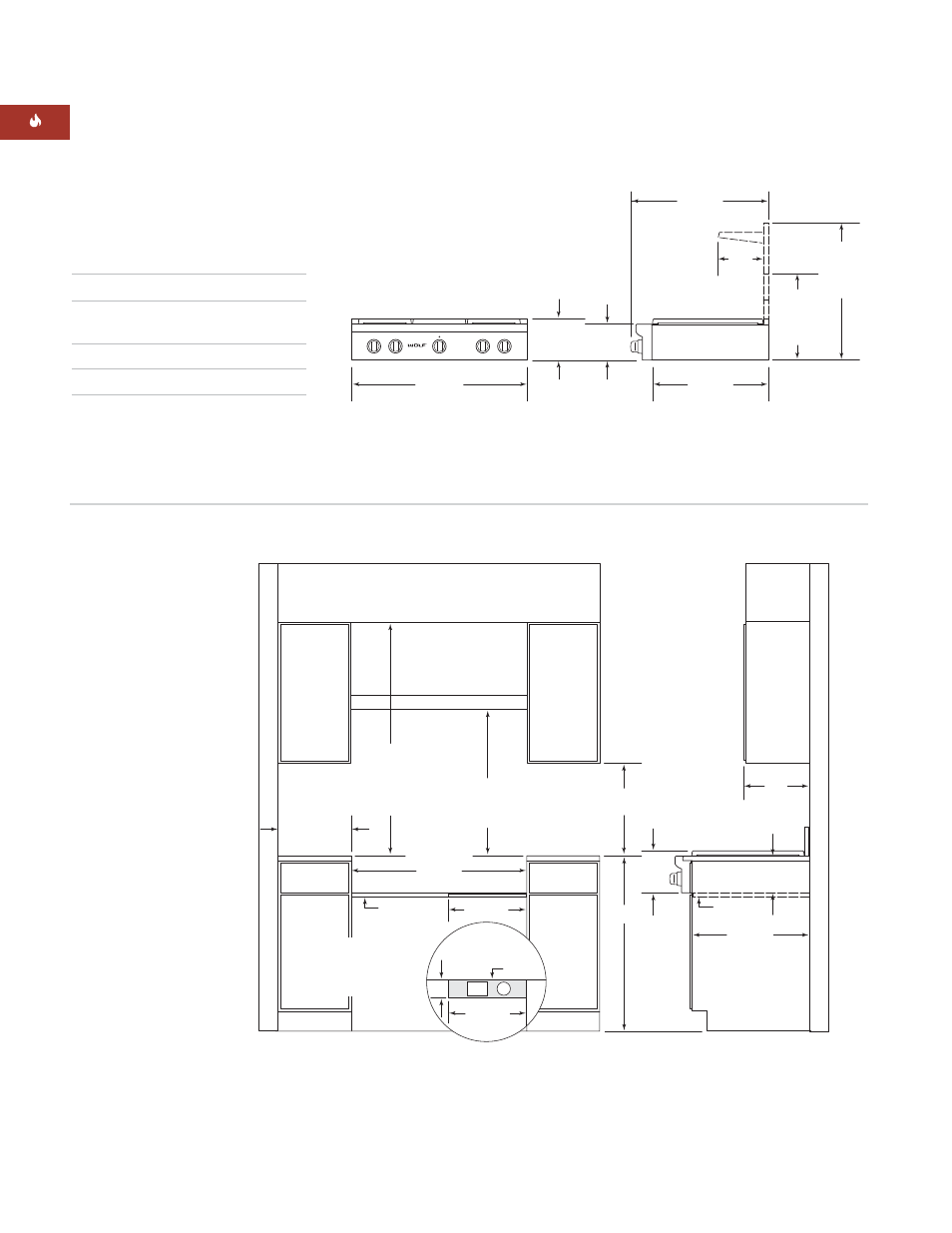

S P E C I F I C H E P E R L ’ I N S T A L L A Z I O N E
D I M E N S I O N I G E N E R A L I
Larghezza totale 911 mm
Altezza generale
(alla superficie di cottura) 216 mm
Profondità totale 724 mm
Larghezza apertura 914 mm
Le dimensioni potrebbero variare
fino ± a 3 mm.
P I A N I C O T T U R A P R O F E S S I O N A L I C O N F O R N E L L I M O N O P E Z Z O D A
9 1 4 m m
NOTA IMPORTANTE:
per i modelli con
graticola (C) o piastra
metallica (G) installati
contro una superficie
combustibile occorre
un’alzata minima di
254 mm.
