Español

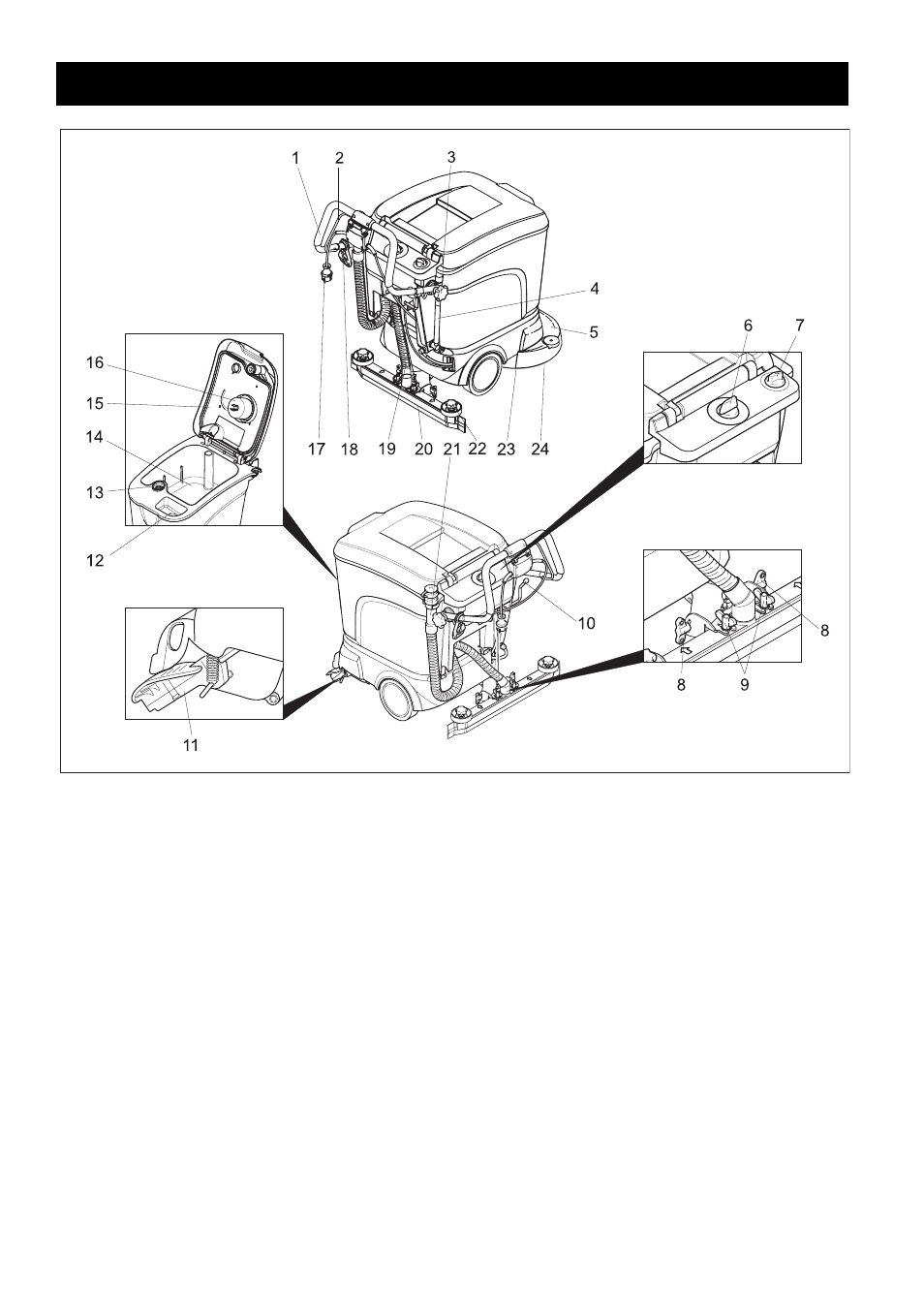

1 Estribo de empuje
2 Estribo de conexión
3 Mango en estrella de la fijación del estri-

bo de empuje

4 Indicador de altura de llenado y mangue-

ra de salida de agua limpia

5 Cabezal limpiador
6 Selector de programas
7 Botón regulador del caudal de agua
8 Tuercas de mariposa para inclinar la ba-

rra de aspiración

9 Tuercas de mariposa para fijar la barra

de aspiración

10 Palanca de bajada de la barra de aspira-

ción

11 Tren de desplazamiento para el transporte

12 Orificio de llenado del depósito de agua

limpia

13 Filtro de pelusas
14 Depósito de agua sucia
15 Tapa del depósito de agua sucia
16 Flotador
17 Clavija de red
18 Gancho de relajación de esfuerzos me-

cánicos

19 Manguera de aspiración
20 Barra de aspiración *
21 Manguera de salida de agua sucia
22 Mangos en estrella para cambiar los la-

bios de aspiración

23 Protector antisalpicaduras
24 Escobillas de disco
* no incluido en el volumen de suministro

Elementos de operación y funcionamiento
