Procedimiento de Derivación Manual
¡ADVERTENCIA! Unicamente para personal de servicio calificado. Fallar en seguir totalmente el procedimiento de derivación no apagará el
UPS adecuadamente, lo cual resultará en un riesgo continuo de muerte o lesiones por el contacto potencial con alto voltaje. El UPS es
extremadamente pesado. Este procedimiento requiere de varias personas para poderse llevar a cabo.
El sistema UPS incluye un PDU independiente, desmontable con un interruptor de derivación. Esto permite al personal de servicio calificado remover
el PDU desmontable del módulo de potencia para mantenimiento, reparación o remplazo sin interrumpir la energía a las cargas conectadas. Mientras
este interruptor esté colocado en “BYPASS” [Derivación], el equipo conectado recibirá energía principal CA sin filtrar; sin embargo, no tendrá respaldo
de la batería en el caso de un apagón.
Nota: También hay un PDU desmontable, opcional, con salida hardwire que está disponible. Contacte a Tripp Lite para obtener más detalles..
I/P BYPASS
BATTERY AC/DC DC/AC O/P
OFF ON
MUTE SELECT
SETUP
Remoción del Modulo de Potencia del UPS
PASO 1. Deshabilite el Software PowerAlert y desconecte todos los cables de comunicación de los puertos de comunicaciones en el módulo de
potencia del UPS
PASO 2. Coloque el interruptor de derivación del PDU desmontable en “BYPASS” [Derivación].
PASO 3. Si el UPS está encendido, presione el botón “OFF” [Apagado] hasta que escuche un pitido y vea el mensaje “STANDBY MODE”
[Modo en Espera] aparecer en la pantalla LCD .
PASO 4. Desconecte el cable de corriente de la batería del módulo de potencia del UPS.
El módulo de potencia del UPS esta ahora apagado de forma segura y puede ser removido del PDU para efectuar el mantenimiento/remplazo.
PASO 5. Remueva los tornillos que sujetaban el PDU desmontable al módulo de potencia.
PASO 6. Con la ayuda de varios asistentes en cada extremo, jale con cuidado el PDU desmontable separándolo del módulo de potencia. Durante
este proceso, asegúrese que cada sección está adecuadamente soportada después de que hayan sido separadas.
• Si las secciones fueron separadas en una aplicación para bastidor, asegúrese que cada sección está soportada adecuadamente por los
rieles del bastidor. Remueva el hardware del bastidor del panel frontal del UPS, deslice el módulo de potencia hacia adelante y quítelo.
El PDU permanecerá soportado en los rieles del bastidor. Debe tenerse cuidado en este proceso porque el PDU no estará asegurado al
bastidor con ningún tipo de hardware.
• Si las secciones están en presentación de torre, asegúrese que el PDU esta soportado por las patas de la torre del UPS. Ajuste las patas
de la torre de forma que estén lo más cerca que sea posible.
Advertencia: Use extrema precaución cuando maneje el PDU. No permita que los contactos toquen ninguna superficie.
Para volver a colocar el PDU, revierta el proceso indicado arriba.
E
D
C
B
A

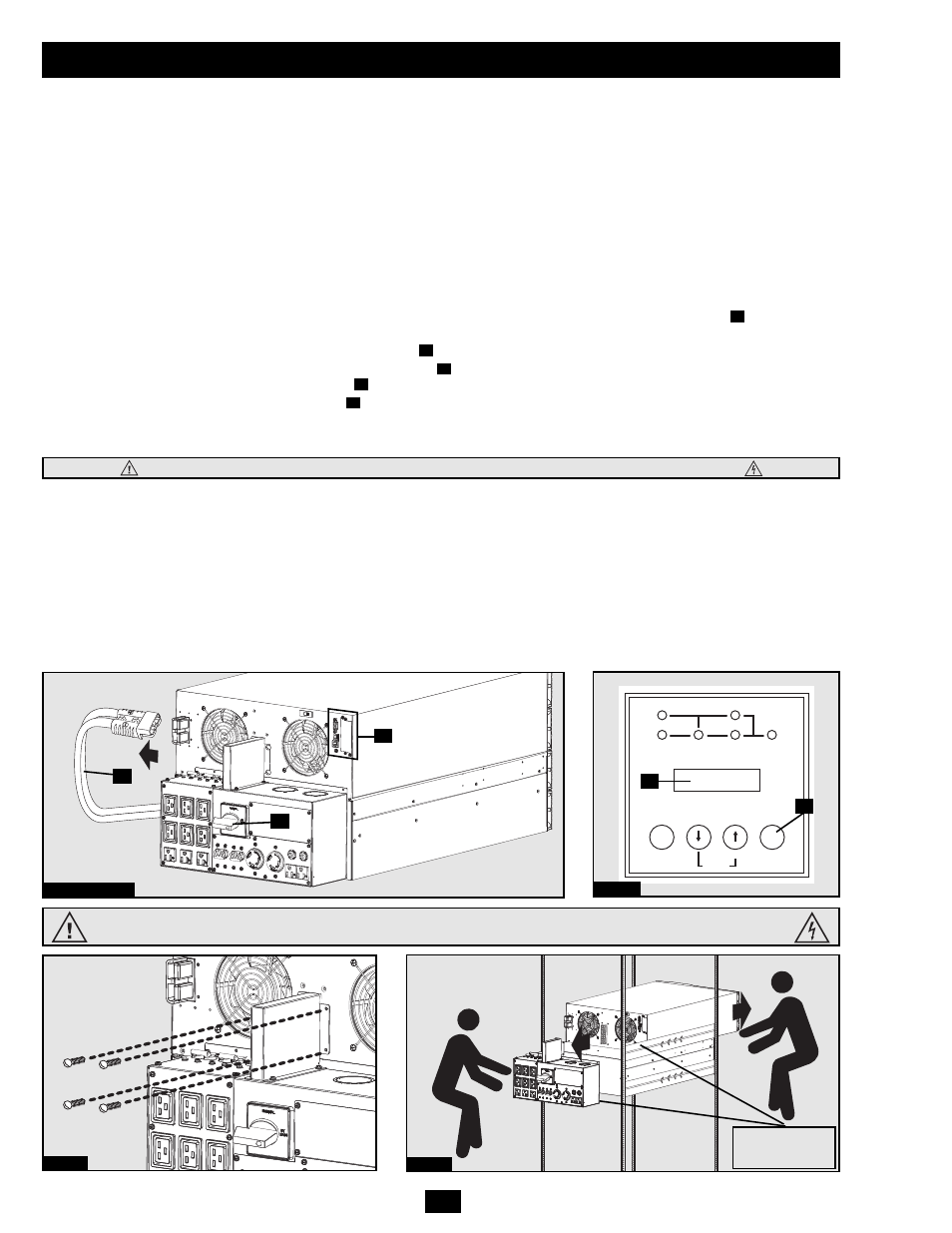

Pasos 1,2 y 4 Paso 3
E
B
A
D
C
Paso 5 Paso 6
¡ADVERTENCIA! ¡Alto Voltaje! ¡Riesgo de descarga eléctrica! VEA LA SIGUIENTE PAGINA.
¡Vea los avisos de
advertencia en la
siguiente página!
ADVERTENCIA! ¡Alto Voltaje! ¡Riesgo de descarga eléctrica! VEA LA SIGUIENTE PAGINA
