Typical wiring diagram, N c1 c2 l – Trane New Stylus MS-SVN015-EN User Manual
Page 13

13
MS-SVN015-EN
MCX042-060GB (50 Hz)
MCX042-060G1 (60 Hz)
INDOOR UNIT, COOLING ONLY WITH CONTROL TYPE “R”, 3 SPEED
2
1
GRN/YL
1. FREEZE SENSOR
LOCATED ON
EVAPORATOR COIL
2. TEMPERATURE
SENSOR LOCATED
IN RETURN AIR
STREAM
P21
FREEZE
P22
P26
ROOM
DISPLAY
P3
LINE-C
P6
P5
P4
NEUTRAL
P2
LINE
P1
LOW
MED
HI
WHT
RED
RED
BLK
BLU
RED
INFRARED RECEIVER
P17
P16
BLK
RED
J2
J1
WHT
GRN/YL
BLK
BLU
RED
BLOWER
MOTOR
BRW
WHT
WIRELESS REMOTE
CONTROLLER
POWER SUPPLY
220-240VAC/1PH/50Hz
220-240VAC/1PH/60Hz
WIRING TO
GROUNDING SYSTEM
200-240 VAC CONTROL
WIRING TO OUTDOOR UNIT
N C1 C2
L
COLOR CODE
BLU
BLUE
BLK
BLACK
RED
RED
WHT
WHITE
GRN
GREEN
YL YELLOW
BR
BROWN
DESCRIPTION
COIL
FIELD WIRING
FACTORY WIRING
JUNCTION
TERMINAL BOARD
CAPACITOR
FUSE 3 AMP.

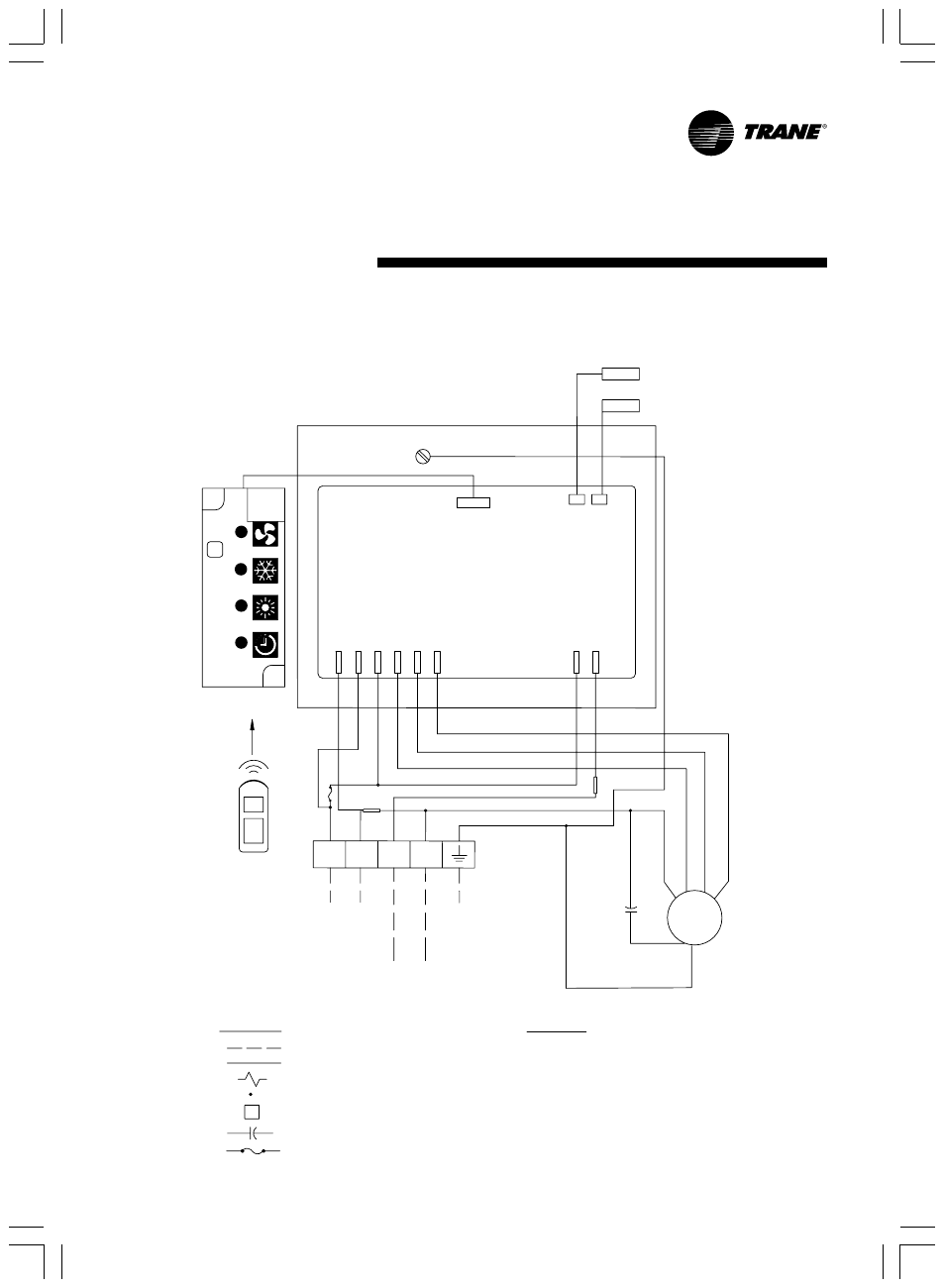

Typical Wiring Diagram
MS-SVN015-EN.p65
6/27/07, 11:24 AM
13
Black
