KÄYTTÖOHJE
•
C6

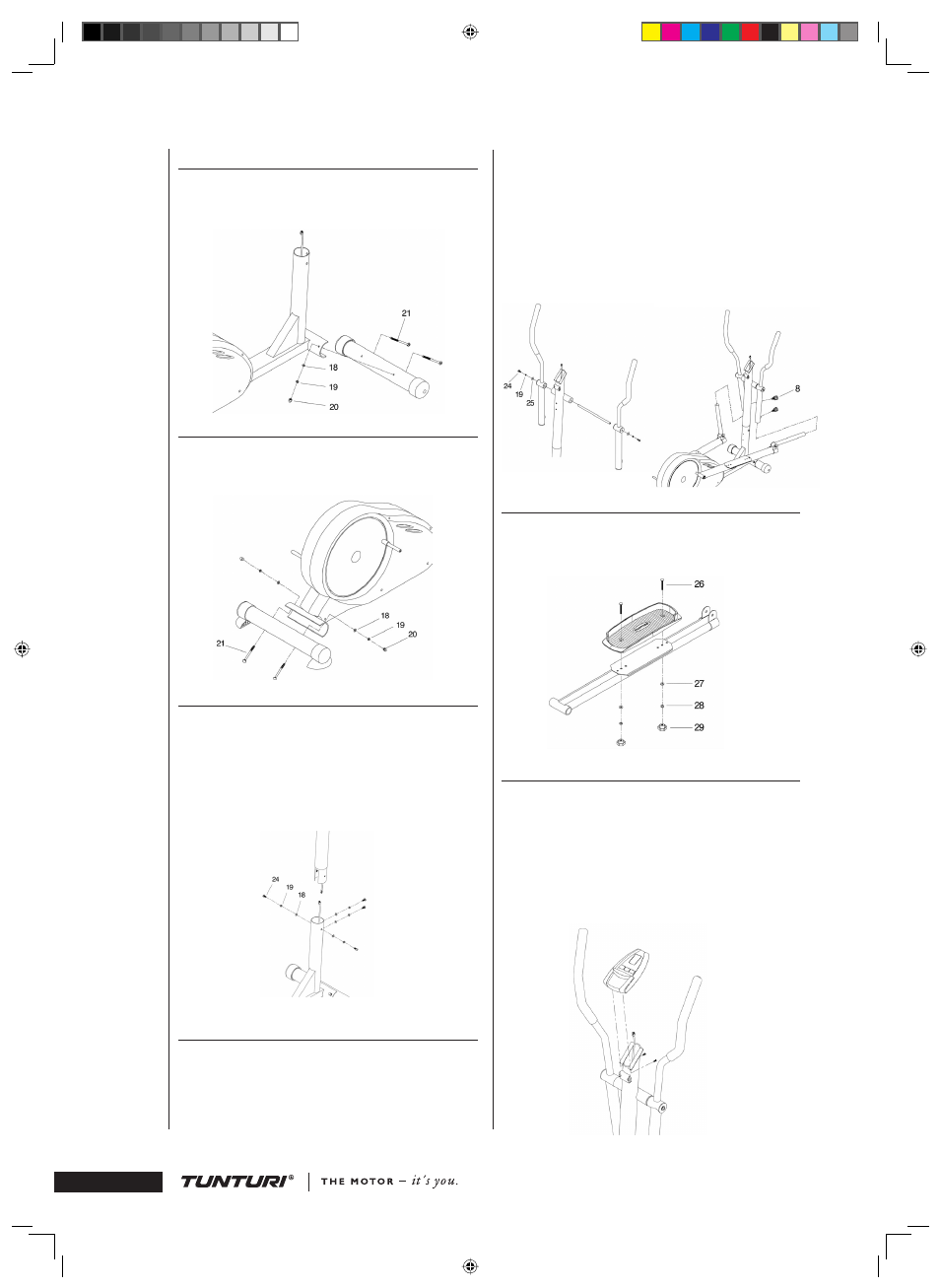

ETUTUKIJALKA
Kiinnitä siirtopyörillä varustettu etutukijalka
runkoon kahdella pultilla, aluslaatalla,
lukituslaatalla sekä mutterilla.
TAKATUKIJALKA
Paina muovisuojat takatukijalan päihin ja kiinnitä
takatukijalka runkoon kahdella pultilla, aluslaatalla,
lukituslaatalla sekä mutterilla.
ETUPUTKI
Poista runkoputkesta tulevan mittarijohdon
kuminauhapidike. Liitä runkoputkesta tuleva
mittarijohto etuputkessa olevaan liittimeen.
Työnnä etuputki runkoputken sisään: varo
vahingoittamasta mittarijohtoa! Kiinnitä
etuputki neljällä aluslaatalla, lukituslaatalla sekä
kiinnitysruuvilla tiukkaan.
KÄSIKAHVAT
Työnnä käsitukien akselitanko vasemman
kahvan laakeripesän läpi, aseta kahva etuputken
kiinnitysreiän viereen ja työnnä tanko
myös akselireiän läpi. Paina tämän jälkeen
oikeanpuoleinen kahva metallitangon päähän ja
lukitse tanko kiinnittämällä sen molempiin päihin
suuri aluslaatta, lukituslaatta sekä kiinnitysruuvi.
Kiristä kahvat kahdella kuusiokoloavaimella.
Työnnä vasemmanpuoleista poljinvartta eteenpäin
siten, että voit työntää poljinvarren etupäässä
olevan kiinnitysputken kahvan sisään. Valitse
haluamasi kiinnityskohta (kts. Poljinvarren säätö)
ja kiinnitä kahva jalkalautaan säätöruuvilla. Toista
toimenpide oikeanpuoleiselle kahvalle.
JALKALAUDAT
Kiinnitä jalkalaudat haluamaasi kohtaan
poljinvartta kahdella ruuvilla , kahdella aluslaatalla
/ ruuvi sekä kiristysmutterilla.
MITTARI
Asenna paristot mittarin takana olevaan
paristokoteloon. Mittarin painoyksikön (kg /
LB) voit valita mittarin takana olevan kytkimen
avulla (asetusarvo = kg). Irrota mittarin pohjassa
olevat kaksi kiinnitysruuvia. Yhdistä etuputkesta
tuleva johto mittarin liittimeen ja työnnä mittari
paikalleen etuputken päähän. Kiinnitä mittari
paikalleen kiinnitysruuveilla.
