Tunturi F20 - Manual (Page 33)

33
I
M A N U A L E D ' U S O
•
F 2 0

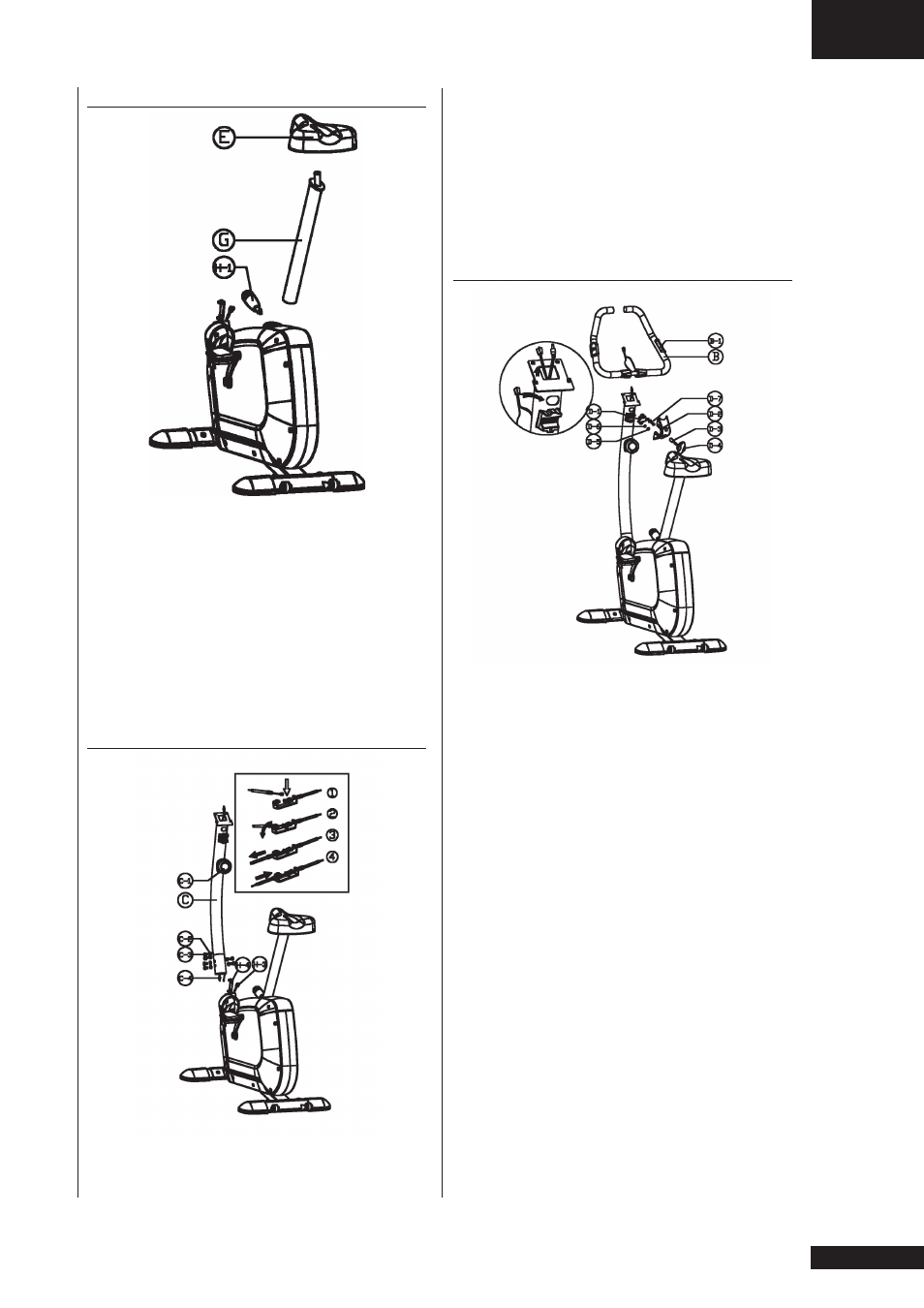

SELLA
1. Svitare la manopola di bloccaggio del supporto
della sella e rimuovere la manopola.
2 . Spingere il supporto in posizione e serrare con la
manopola di bloccaggio.
3. Fissa la sella all’apposito tubo: stringi quindi
i dadi di fi ssaggio, in direzioni opposte tra loro.
Tieni presente, che nel fissaggio della sella si
possono regolare sia l’inclinazione della sella
stessa che la distanza tra la sella e il manubrio.
Quando inclinazione e distanza sono quelle di tuo
gradimento, stringi per bene i dadi di fissaggio.
SUPPORTO MANUBRIO
1. Estrare le 6 viti ed rondelle del tube del telaio.
2 . Mettere la manopola della regolazione della
resistenza in posizione 1. Collegare il cavetto del
freno dal supporto del manubrio al connettore
apposito nel tubo del telaio.
3. Collegare i cavi che fuoriescono dal telaio e dal
supporto manubrio. Spingi il tubo di sostegno del
manubrio entro l’apposito alloggio all’interno del
telaio.
4 . Fissare il supporto manubrio al telaio con 6 viti
ed rondelle.
MANUBRIO
1. Far passare il filo dal manubrio nel foro nel tubo
del manubrio e farlo uscire sulla parte superiore del
tubo.
2 . Montare il manubrio. I M P O RTA NTE ! Il
perno del manubrio deve essere allineato con la
scanalatura nell’attacco.
3. Posizionare l’incastro dell’attacco sul punto di
giunzione del manubrio e serrare con una vite di
bloccaggio e due rondelle in corrispondenza del
foro per la vite superiore.
I M P O RTA NTE ! Non
serrare eccessivamente la vite di bloccaggio: deve
essere possibile regolare la posizione del manubrio.
4 . Posizionare la copertura di plastica sul punto di
giunzione del manubrio.
5. Posizionare due rondelle e una boccola sulla
vite di bloccaggio del manubrio e serrare la vite
di bloccaggio dal foro inferiore della copertura di
plastica. Attenzione: non danneggiare il filo!
