87
глибини шафки, підкручуючи дві стулки F (Мал.4).
Таким чином можна розмістити камінну полицю на
одній лінії з самою шафкою (Мал.4).
а. Відкрутити шурупи стулок F;
b. Посунути стулки взад або вперед.
с. закрутити шурупи стулок.
9. Встановити на з’єднуючому кільці С, що постачається
в комплекті, вивідну трубу, бажано того ж діаметру що
й кільце (Мал.5). Вивідна труба має бути достатньо
довгою щоб вийти на зовні (виконання з виводом
повітря) або до верху шафки (виконання у
фільтруючого режиму).
10. Закріпити з’єднуюче кільце С на верхньому виході
повітря ковпака.
Для полегшення установки на кільці є позначка G, яка
повинна співпадати з відповідною направляючою Н,
що знаходиться на верхньому виході.
11. Завершити установку вивідної труби.
12. Відкрити висувний ящик (Мал.6) і накласти
декоративну пластинку Q (якщо є) та закріпити її 2
шурупами з середини ковпака (Мал.7).
13. Знову встановити жирові фільтри, підключити ковпак
до електромережі і перевірити його роботу.
Опис ковпака
Мал. 8
1 Панель управління
2 Жировий фільтр (1 або 2 в залежності від моделі)
3 Ручка відчеплення жирового фільтру
4 Світло
5 Відвідний екран (зйомний), в залежності від моделі
може бути металевий, скляний, або з жировим
фільтром.
6 Декоративна планка (в залежності від моделі)
7 Дистанційна деталь (в залежності від моделі)
8 Навісна шафка (не постачається, пояснюючий
малюнок типології установки)
Функціонування
Витяжка обладнана панеллю команд з контролем
швидкості витягування та контролем світла для освітлення
варильної поверхні.
Використовуйте інтенсивну швидкість у випадку особливо
високої концентрації кухонних парів. Рекомендуємо
включити ковпак за 5 хвилин до початку готування їжі і
залишити його включеним на протязі 15 хвилин після
закінчення готування їжі.

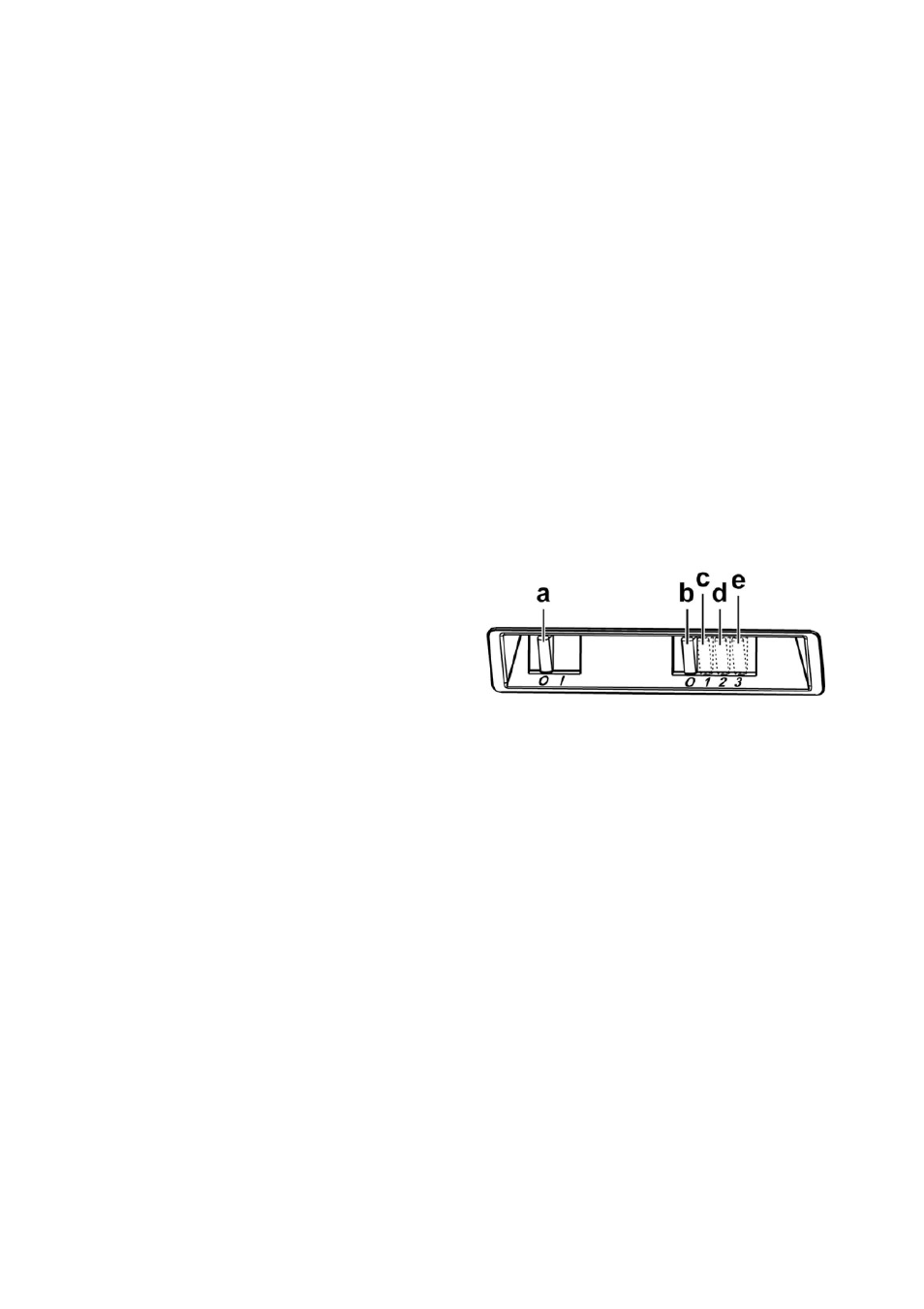

а. ON/OFF світло
b. OFF двигуни
c. - d. - e. Потужність всмоктування мінімальна (c.),
середня (d.), максимальна (e.).
