19
tuyau d’évacuation doit être assez long pour rejoindre
l’extérieur (version évacuation) ou le plafond du meuble
(version recyclage).
10. Fixer la bague de raccord C (fixation à déclic) à la sortie
d’air supérieure de la hotte.
Pour faciliter l’installation, la bague est munie d’un indice
G qui doit correspondre à la guide appropriée H obtenue
dans la sorte d’air.
11. Compléter l’installation du tuyau d’évacuation.
12. Ouvrir le tiroir retirable (Fig. 6) et appliquer le cache
esthétique Q (si fourni) avec 2 vis à l’intérieur de la hotte
(Fig. 7).
13. Réinstaller les filtres à graisse, relier la hotte, raccorder la
hotte au réseau électrique et contrôler le fonctionnement
parfait.
Description de la hotte
Fig. 8
1 Panneau de contrôle
2 Filtre anti-graisse (1 ou 2 sur la base du modèle en
possession)
3 Poignée de décrochage du filtre anti-graisse
4 Éclairage
5 Ecran vapeurs (retirable), suivant le modèle disponible,
peut être en métal, en verre, ou fourni avec filtre à
graisse...
6 Masque esthétique (Disponible sur la base du modèle en
possession).
7 Cache-meuble (Disponible sur la base du modèle en
possession)
8 Meuble (non fourni, dessin explicatif de la typologie
d’installation)
Fonctionnement
La hotte est équipée d’un panneau de contrôle doté d’une
commande de vitesse d’aspiration et d’une commande
d’éclairage du plan de cuisson.
Utiliser la puissance d’aspiration maximum en cas de
concentration très importante des vapeurs de cuisson. Nous
conseillons d’allumer la hotte 5 minutes avant de commencer
la cuisson et de la faire fonctionner encore pendant 15
minutes environ après avoir terminé la cuisson.

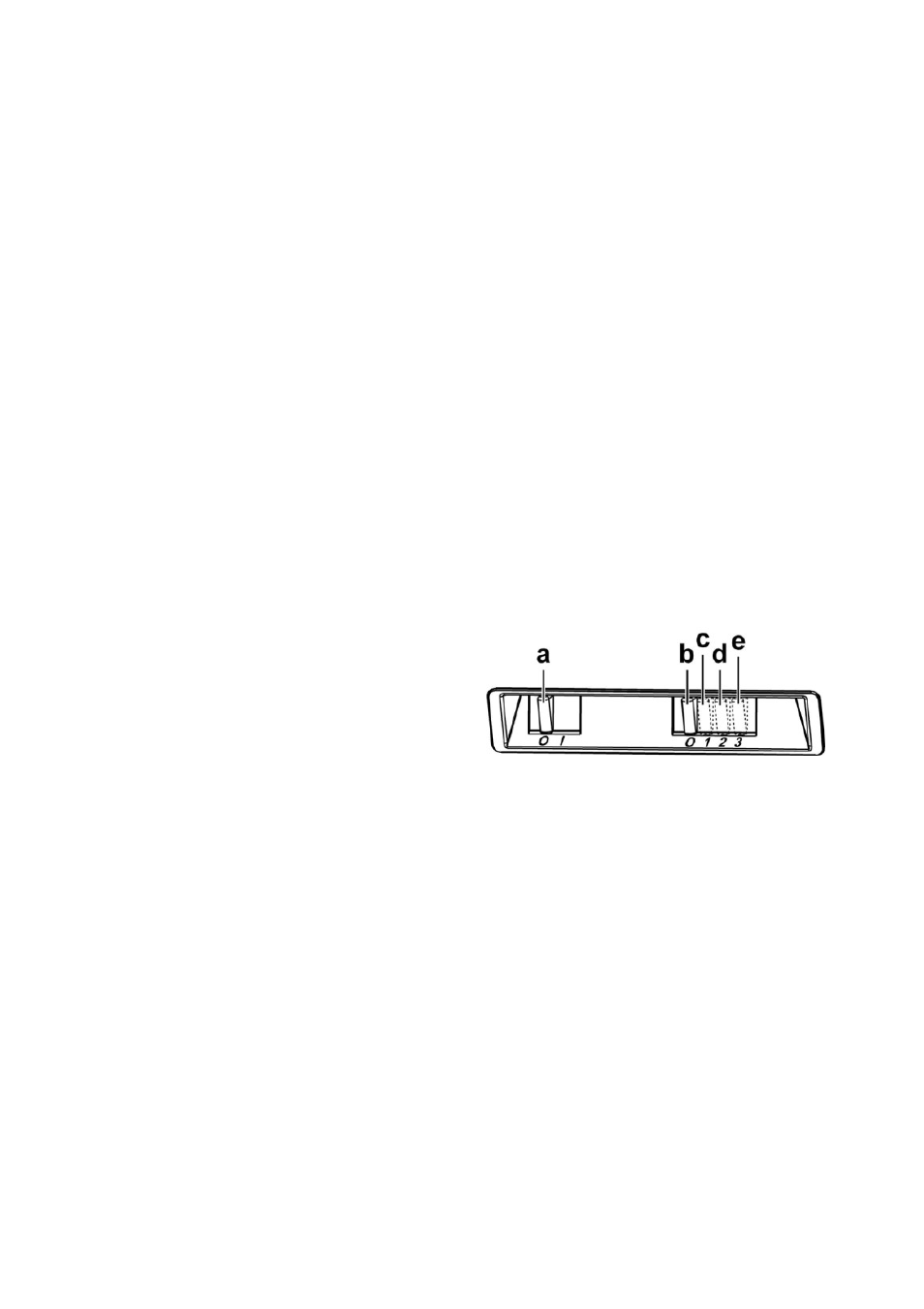

a. ON/OFF lumières
b. OFF moteurs
c. - d. - e. Puissance d’aspiration minimum (c.), moyenne (d.),
maximum (e.).
