76
gyűrűvel azonos átmérőjű legyen (5. ábra). A kivezető
csőnek elegendő hosszúságúnak kell lennie ahhoz, hogy
kiérjen a szabadba (kivezetett változat), vagy a
faliszekrény felső lapjáig (filteres változat).
10. Rögzítse a C csatlakozó gyűrűt (be kell kattannia) a
páraelszívó felső kimenetéhez.
A beszerelés megkönnyítése érdekében a gyűrűn egy G
mutató került elhelyezésre, amelynek a felső kivezető
nyíláson elhelyezett H vezetővel kell egybeesnie.
11. Fejezze be a kivezető cső beszerelését.
12. Nyissa ki a kihúzható fiókot; (6. ábra) és az elszívó belső
oldala felől bevezetett 2 csavar segítségével helyezze fel
a Q takarólemezt (ha a modell rendelkezik vele) (7. ábra)
13. Szerelje be a zsírszűrőket, csatlakoztassa a páraelszívót
a villamos hálózathoz, és ellenőrizze a berendezés
tökéletes működését.
Az elszívó leírása
ábra 8
1 Vezérlő panel
2 Zsírszűrő filter (a modellnek megfelelően 1 vagy 2)
3 Kioldó kilincs a zsírfogó szűrőhöz
4 Világítás
5 Párafogó (kihúzható), a modellnek megfelelően lehet
fém, üveg vagy zsírszűrővel ellátott.
6 Takaró lap (a modellnek megfelelően)
7 Távtartó (a modellnek megfelelően)
8 Faliszekrény (nem tartozik a készülékhez, csak a
beszerelés mikéntjének magyarázatára szolgál)
Működése
Az elszívó szíváserősség-szabályozóval és főzőlapvilágítás-
kapcsolóval ellátott kezelőpanellel rendelkezik.
Amikor a konyhában különösen nagy a párakoncentráció,
használja a nagyobb sebességet. Javasoljuk, hogy főzés előtt
5 perccel kapcsolja be az elszívót, és a főzés befejezése után
15 percig működtesse tovább.

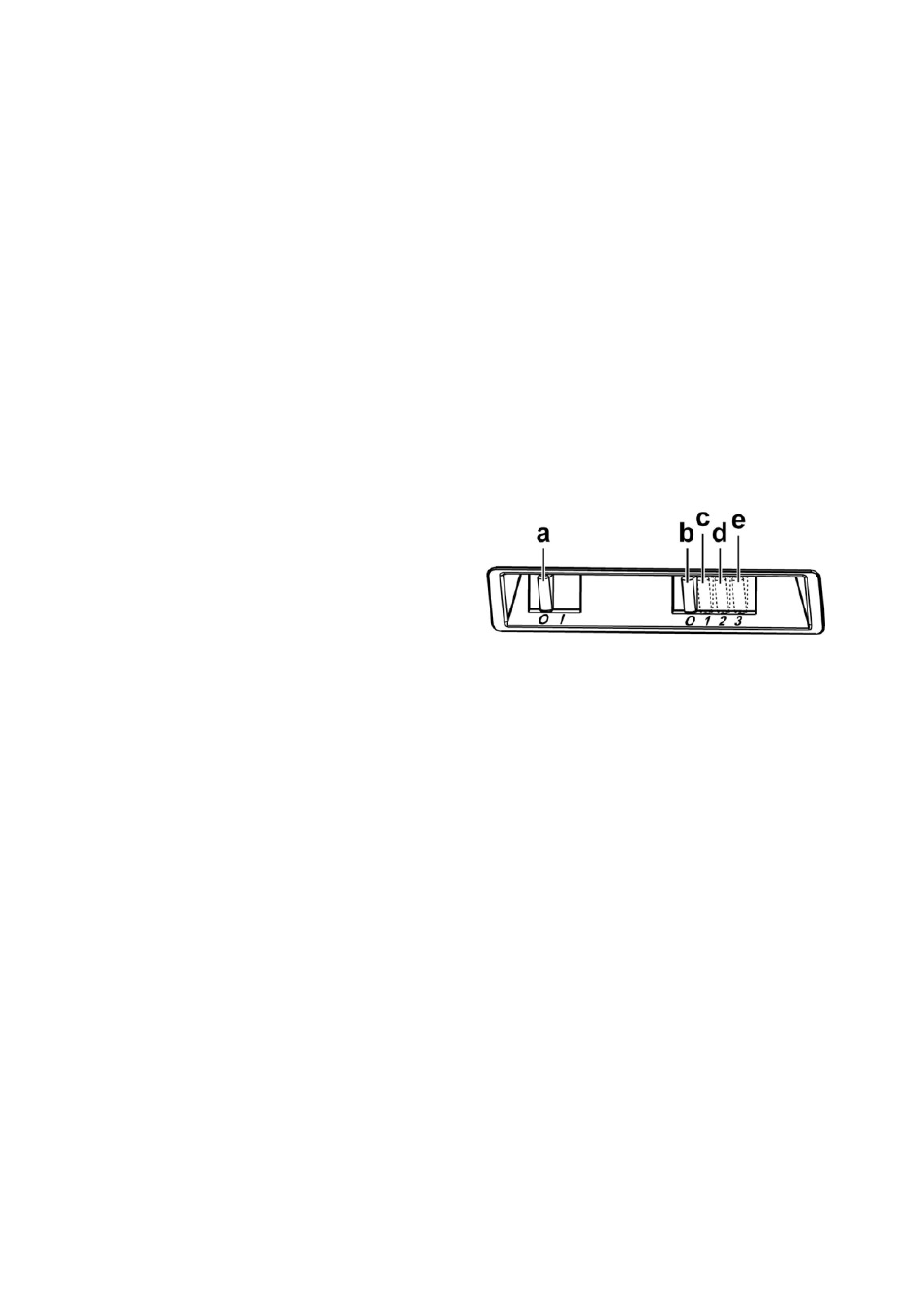

a. Világítás BE/KI
b. Motor KI
c. - d. - e. Minimális elszívás (c.), közepes (d.), maximális
(e.).
