том, чтобы кронштейн Е вытяжки был размещен над
кронштейном D навесного шкафа (Рис. 3).
Пропустите провод питания через отверстие,
проделанное для этой цели.
5. Заблокируйте вытяжку с лицевой стороны двумя
шурупами (Рис. 3 – по 1 шурупу с каждой стороны).
6. Подключите вытяжку к домашней электросети,
включите электропитание лишь по завершении
операций по установке.
7. Если вытяжка окажется не вровень с нижней гранью
навесного шкафа отрегулируйте ее положение,
ослабив шурупы Р кронштейнов Е, имеющиеся на
вытяжке (Рис. 2), что позволит вам совершенно
отрегулировать положение вытяжки по отношению к
навесному шкафу; теперь, заверните вновь шурупы.
8. Отрегулируйте ход выдвижения ящика в соответствии с
глубиной навесного шкафа, воздействуя на два упора
F (Рис. 4). Таким образом вы сможете разместить
передок ящика вровень с навесным шкафом (Рис. 4).
а. отверните слегка винты упоров F,
б. переведите упоры в заднюю или в переднюю
сторону, по необходимости,
в. Заверните вновь винты упоров.
9. Смонтируйте на вытяжную втулку С, входящую в
комплект, выводную трубу по возможности с тем же
диаметром втулки (Рис. 5), длиной, достаточной для
вывода дыма наружу (исполнение с отводом
воздуха). В исполнении с рециркуляцией, подведите
трубу к крыше навесного шкача.
10. Закрепите переходную вытяжную втулку С к
верхнему выводу вытяжки (крепление втулки
защелкой).
Для удобства установки переходная втулка снабжена
буртиком G; разместите его по соответствующей
направляющей Н, имеющейся на верхнем выводе
вытяжки.
11. Завершите установку вытяжной трубы.
12. Откройте съемный ящик (Рис. 6) и закрепите
декоративную маску Q (если она поставлена) 2-мя
шурупами изнутри вытяжки (Рис. 7).
13. Вставьте вновь фильтры задержки жира, подключите
вытяжку к электросети и проверьте ее исправное
функционирование.
Описание вытяжки
Рис. 8
1 Панель управления
2 Фильтр задержки жира (1 или 2 фильтра, в
соответствии с моделью)
3 Ручка отцепления фильтра
4 Подсветка
5 Экран пара (съемный), в соответствии с имеющейся у
вас моделью: металлический, стеклянный или
снабженный фильтром задержки жира
6 Декоративная планка (в соответствии с моделью)
7 Распорный элемент (в соответствии с моделью)
8 Навесной шкаф (не поставляется, эскиз дан только
для справки и удобства установки).
Функционирование
Вытяжной колпак оснащён щитом управления для
контроля скорости вытяжного вентилятора и зажигания
света для освещения рабочей поверхности плиты.
Пользуйтесь интенсивным режимом работы вытяжки в
случае особо высокой концентрации кухонных испарений.
Мы рекомендуем включить вытяжку за 5 минут до начала
процесса приготовления пищи и оставить ее включенной в
течение 15 минут приблизительно по окончании процесса.

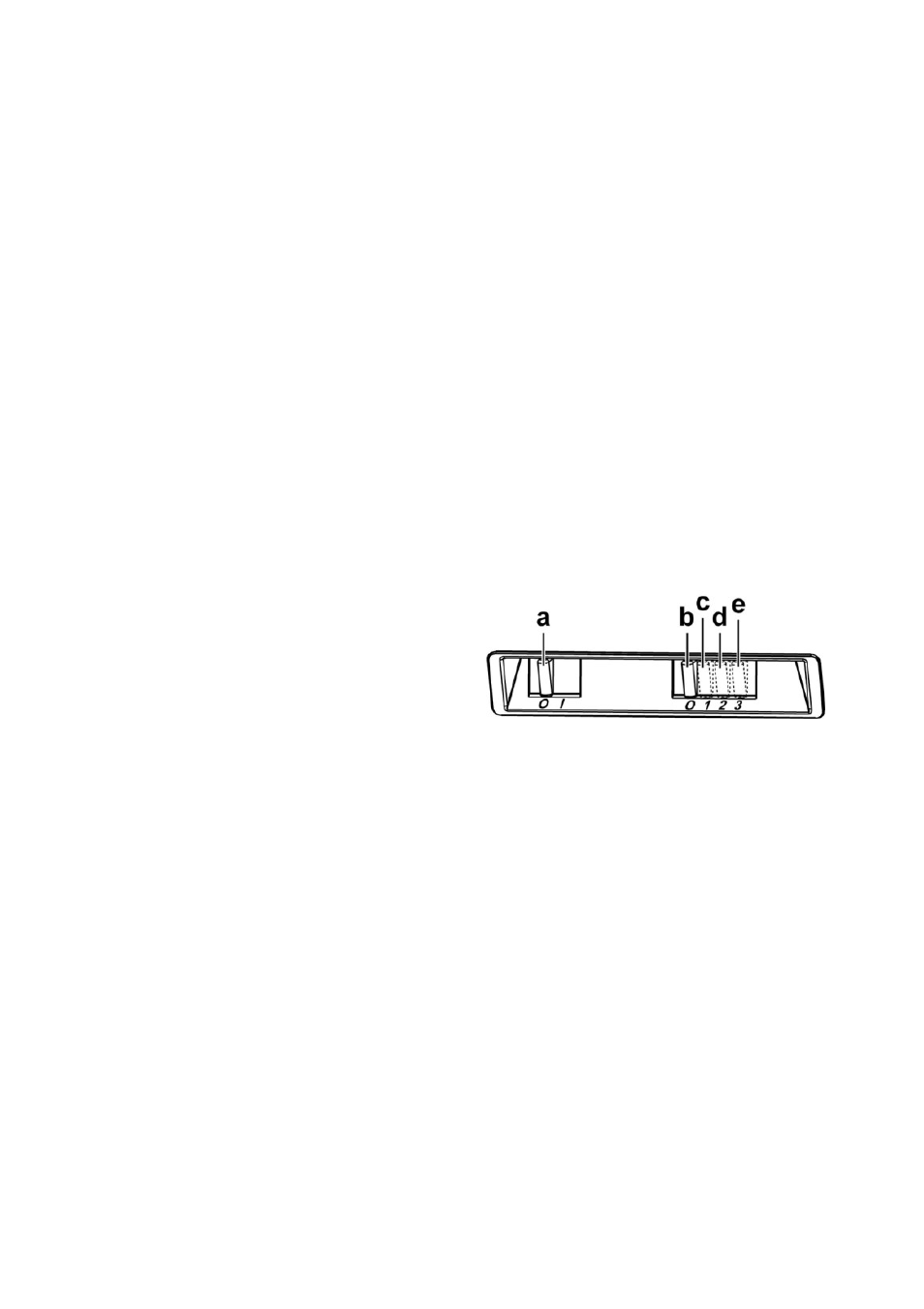

а. ВКЛ/ВЫКЛ подсветки
b. ВЫКЛ электродвигателей
c. – d. – e. Производительность вытяжки, минимальная
(с.), средняя (d.), максимальная (е.)
