9
D
eu
tsc
h
Fra
nç
ais
Italiano
Español
Por
tug
uês
N
eder
lands
English
HPF
RECEIVER
DAC
LPF PHASE
NOR
INV
SPEAKER
WOOFER
EQUALIZER
LOW HIGH
MASTER
L
R
SATELLITE SPEAKER
CH1
INSTRUMENT
L/MONO
R
R
L
STEREO
DIGITAL
R
L
CH2
LINE
CH3
DIGITAL
PHONES
INPUT
INPUT
R L
OUT POWER
AMP
POWER
AMP
BALANCED
INPUT

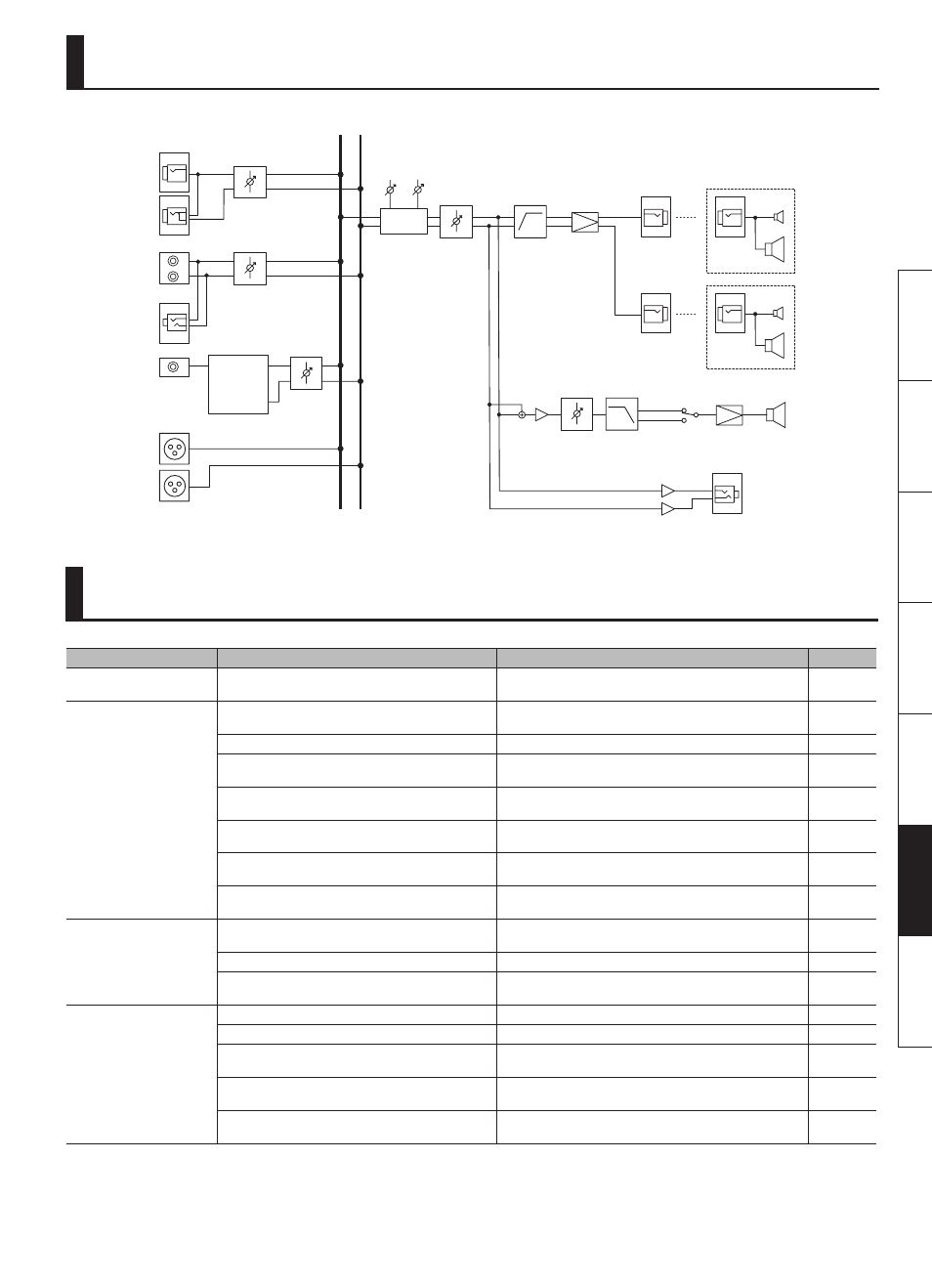

Diagrama em blocos
Problema Causa Ação Página
O sistema não quer ligar
O cabo de força está conectado corretamente à tomada
elétrica?
Verifique se o cabo de força está conectado corretamente à
tomada elétrica.
p. 5
Sem som
O equipamento externo está conectado corretamente?
Verifique os tipos de conectores e plugues e faça as conexões
corretas.
—
Todos os botões estão ajustados corretamente? Gire os botões para a direita para aumentar o volume. p. 6
A função de desligamento automático está ativa?
Desligue o sistema e ligue-o novamente ou desligue a chave
[AUTO OFF].
p. 6
Você está alimentando o conector CH 3 com um sinal
analógico?
Conecte um cabo coaxial ao conector CH 3 e conecte a outra
extremidade ao conector de saída digital de seu equipamento.
p. 5
Você está alimentando o conector CH 3 com um sinal
digital de áudio do tipo 5.1?
Alimente com um sinal digital estéreo. p. 7
Você conectou alto-falantes que não sejam os alto-
falantes satélites incluídos?
Use os alto-falantes satélites incluídos. p. 4
Você está usando cabos que não sejam os cabos de
alto-falante incluídos?
Use os cabos de alto-falante incluídos. p. 4
O som está distorcido ou
com ruídos.
O botão respectivo está excessivamente alto?
Gire todos o botões respectivos para a esquerda e ajuste o
volume apropriadamente.
p. 6
O nível de entrada do aparelho conectado é apropriado? Reduza o volume do aparelho conectado. —
Você está alimentando o conector CH 3 com um sinal
digital de áudio do tipo 5.1?
Alimente com um sinal digital estéreo. p. 7
Volume insuficiente
Todos os botões estão ajustados corretamente? Gire os botões para a direita para aumentar o volume. p. 6
O nível de entrada do aparelho conectado é apropriado? Aumente o volume do aparelho conectado. —
Você conectou alto-falantes que não sejam os alto-
falantes satélites incluídos?
Use os alto-falantes satélites incluídos. p. 4
Você está usando cabos que não sejam os cabos de
alto-falante incluídos?
Use os cabos de alto-falante incluídos. p. 4
Você está usando um cabo de conexão que contém uma
resistência embutida?
Ao fazer as conexões nas entradas INPUT, use cabos conectores
que não contenham resistências embutidas.
—
Solução de Problemas
