Diagramma a blocchi, Risoluzione dei problemi – Roland CUBE MONITOR cm110 User Manual
Page 47
9
D
eu
tsc
h
Fra
nç
ais
Italiano
Español
Por
tug
uês
N
eder
lands
English
HPF
RECEIVER
DAC
LPF
PHASE
NOR
INV
SPEAKER
WOOFER
EQUALIZER
LOW HIGH
MASTER
L
R
SATELLITE SPEAKER
CH1
INSTRUMENT
L/MONO
R
R
L
STEREO
DIGITAL
R
L
CH2
LINE
CH3
DIGITAL
PHONES
INPUT
INPUT
R
L
OUT
POWER
AMP
POWER
AMP
BALANCED
INPUT

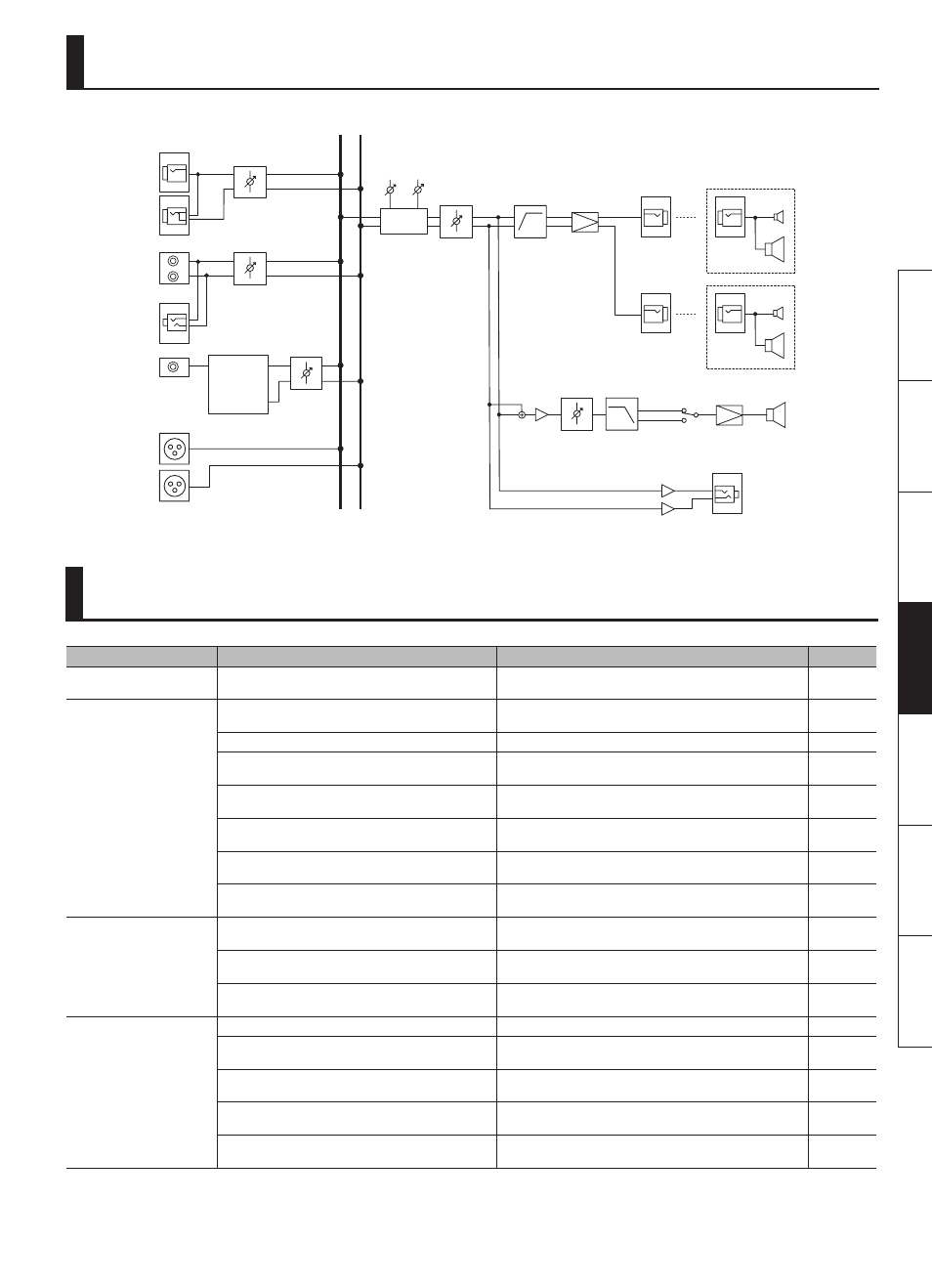

Diagramma a blocchi
Problema
Causa
Azione
Pagina
L'unità non si accende
Il cavo di alimentazione è collegato correttamente a una
presa elettrica?
Verificare che il cavo di alimentazione sia collegato correttamente
a una presa elettrica.
Non viene riprodotto alcun
suono
I dispositivi esterni sono collegati correttamente?
Verificare il tipo di jack e di connettore ed eseguire i collegamenti
corretti.
—
Tutte le manopole sono regolate correttamente?
Ruotare le manopole a destra per aumentare il volume.
La funzione Auto Off è attivata?
Spegnere e riaccendere l'unità oppure impostare l'interruttore
[AUTO OFF] su OFF.
Si sta riproducendo un segnale analogico sul jack CH 3?
Collegare un cavo coassiale al jack CH 3, quindi collegare l'altra
estremità al jack di uscita digitale dell'apparecchiatura.
Si sta riproducendo un segnale digitale, quale un segnale
audio a 5.1 canali, sul jack CH 3?
Riprodurre un segnale digitale stereo.
Sono stati collegati altoparlanti diversi dagli altoparlanti
satellite in dotazione?
Utilizzare gli altoparlanti satellite in dotazione.
p. 4
Si stanno utilizzando cavi diversi da quelli degli altoparlan-
ti in dotazione?
Utilizzare i cavi degli altoparlanti in dotazione.
p. 4
Il suono è distorto o
disturbato
La manopola corrispondente è stata regolata su valori
troppo elevati?
Ruotare la manopola verso sinistra per regolare il volume in
modo appropriato.
Il livello di ingresso del dispositivo collegato è appropria-
to?
Abbassare il volume del dispositivo collegato.
—
Si sta riproducendo un segnale digitale, quale un segnale
audio a 5.1 canali, sul jack CH 3?
Riprodurre un segnale digitale stereo.
Il volume è insufficiente
Ogni manopola è regolata correttamente?
Ruotare le manopole a destra per aumentare il volume.
Il livello di ingresso del dispositivo collegato è appropria-
to?
Alzare il volume del dispositivo collegato.
—
Sono stati collegati altoparlanti diversi dagli altoparlanti
satellite in dotazione?
Utilizzare gli altoparlanti satellite in dotazione.
p. 4
Si stanno utilizzando cavi diversi da quelli degli altoparlan-
ti in dotazione?
Utilizzare i cavi degli altoparlanti in dotazione.
p. 4
Si sta utilizzando un cavo di collegamento che contiene
una resistenza incorporata?
Per eseguire collegamenti ai jack INPUT, utilizzare cavi di
collegamento che non contengono resistenze incorporate.
—
Risoluzione dei problemi
