3 ensamble de la podadora/recortabordes
Ensamble de la
podadora/recortabordes

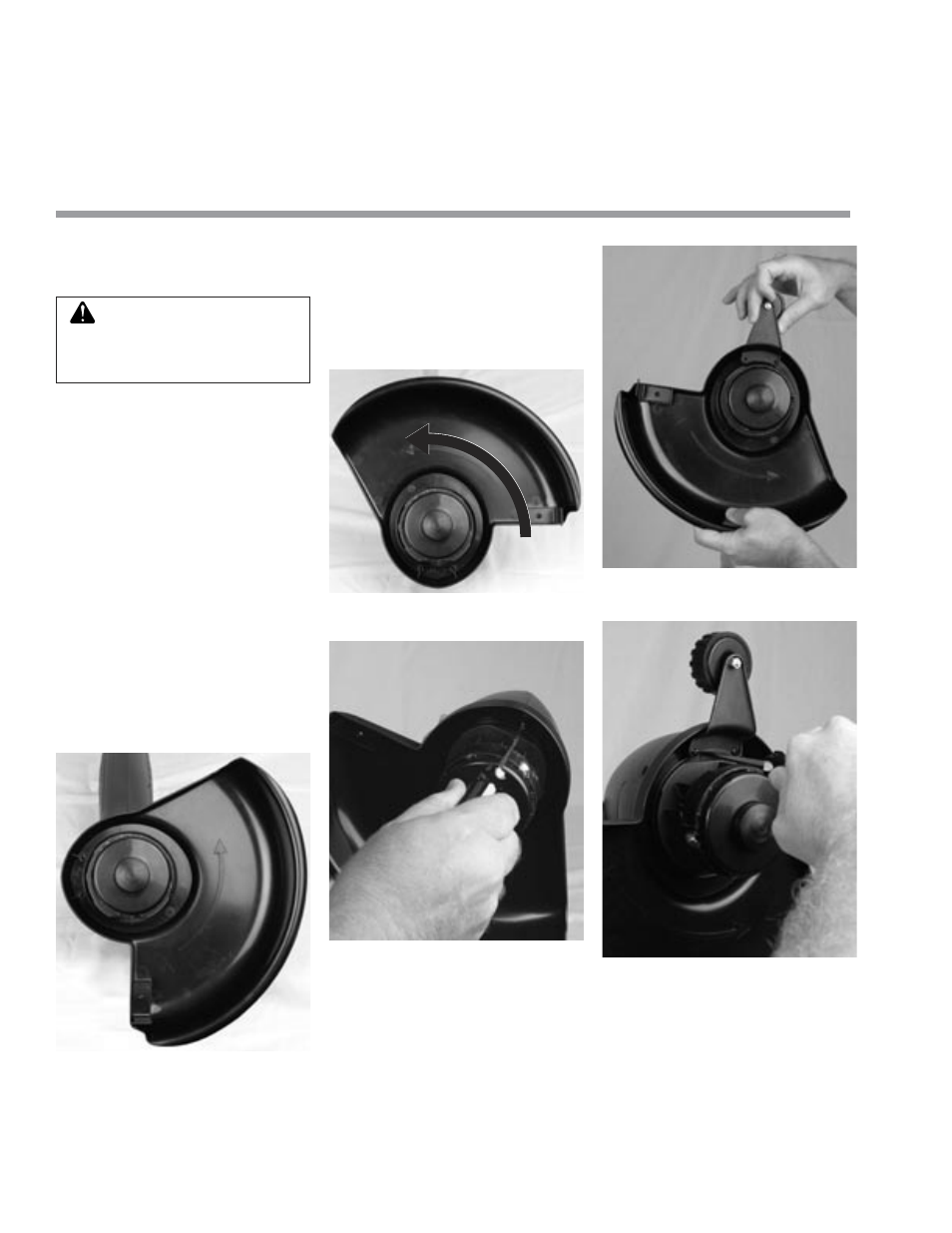

Figura 3-3: Sujeción del tornillo de montaje
Figura 3-1: Colocación del protector de corte sobre la
cabeza de corte
Figura 3-2: Giro del protector de corte a su sitio
ADVERTENCIA: No opere la
podadora/recortabordes si el
protector o el asa no están colo-
cados.
Figura 3-4: Colocación de la rueda de la recortabordes sobre
los orificios de los tornillos
Figura 3-5: Sujeción de la rueda de la recortabordes
Sujeción del protector y la rueda de
corte
1. Retire los tres tornillos de montaje
encintados por la parte inferior del
protector de corte.
2. Alinee las orejetas del lado interior del
orificio del protector de corte con los
cortes de la carcasa del motor y deslice
el protector de corte por encima de la
cabeza de corte (vea la Figura 3-1).
Haga resbalar el protector de corte
hasta que pase las orejetas.
3. Gire el protector 90º grados hasta que
se detenga (vea la Figura 3-2).
4. Inserte un tornillo de montaje en el
orificio para el tornillo central en la
parte superior del protector de corte
(vea la Figura 3-3). Apriete el tornillo
con firmeza.
5. Coloque la rueda de la recortabordes
sobre los dos orificios restantes en
la parte superior del protector (vea
la Figura 3-4). Sujete la rueda de la
recortabordes usando los dos tornillos
de montaje.
