Página 9

MODELO 768CHNT

VENTILADOR DECORATIVA

CON LA LUZ

ADVERTENCIA

PARA REDUCIR EL RIESGO DE INCENDIO, DESCARGA

ELÉCTRICA O LESIONES PERSONALES, OBSERVE LO

SIGUIENTE:

1. Utilice esta unidad solamente de acuerdo con las instrucciones

del fabricante. Si tiene preguntas comuníquese con el fabricante

a la dirección o al número telefónico que se indica en la garantía.

2. Antes de dar servicio o limpiar la unidad, interrumpa el

suministro de energía en el panel de servicio y bloquee los

dispositivos de desconexión para evitar la reinstalación

accidental de la energía. Cuando no se puedan bloquear los

dispositivos de desconexión, fije seguramente en el panel de

servicio un medio de advertencia que sea visible, como por

ejemplo una etiqueta.

3. Una persona o personas calificadas deben realizar el trabajo de

instalación y el cableado eléctrico, de acuerdo con todos los

códigos y normas aplicables, inclusive los códigos y normas

de construcción para evitar incendios.

4. Se necesita suficiente aire para que se realice la combustión

y la descarga de gases adecuadas a través de la chimenea del

equipo para quemar combustible a fin de evitar las corrientes

de inversión. Observe los lineamientos del fabricante del

equipo de calefacción y las normas de seguridad, como

por ejemplo las publicadas por la Asociación Nacional

de Protección contra Incendios (National Fire Protection

Association: NFPA), y la Sociedad Americana de Ingenieros en

Calefacción, Refrigeración y Sistemas de Acondicionamiento

de Aire (American Society for Heating, Refrigeration and Air

Conditioning Engineers: ASHRAE), y los códigos locales.

ditioning Engineers (ASHRAE), y las autoridades de los códigos

locales.

5. Cuando corte o perfore la pared o el cielo raso, tenga cuidado de

no dañar el cableado eléctrico ni otras conexiones de servicios

que se encuentren ocultas.

6. Los ventiladores con conductos siempre deben tener salida

hacia el exterior.

7. Nunca coloque el interruptor en un lugar en donde se pueda

alcanzar desde la tina o ducha.

8. Esta unidad se debe conectar a tierra.

9. Esta unidad está incluida en la lista de U.L. Tipo I.C. proteger

inherente.

PRECAUCIÓN

!

1. Esta unidad debe usarse solamente para ventilación general.

No la utilice para la descarga de materiales ni vapores peligrosos

o explosivos.

2. Este producto está diseñado SOLAMENTE PARA INSTALARSE

EN EL CIELO RASO. No monte este producto en la pared.

3. El conjunto de la luz se debe montar al montaje de la cubierta del

ventilador incluido con este producto. No monte el conjunto de

la luz a una caja del enchufe del cableado.

4. Para evitar causar daño a los cojinetes del motor y pistones

impulsores ruidosos y/o no balanceados, mantenga los aerosoles

para pirca, el polvo de construcción, etc. lejos del motor.

5. Por favor consulte la información y los requerimientos adicionales

contenidos en la etiqueta de especificaciones que se encuentra

en el producto.

LEA Y CONSERVE ESTAS INSTRUCCIONES

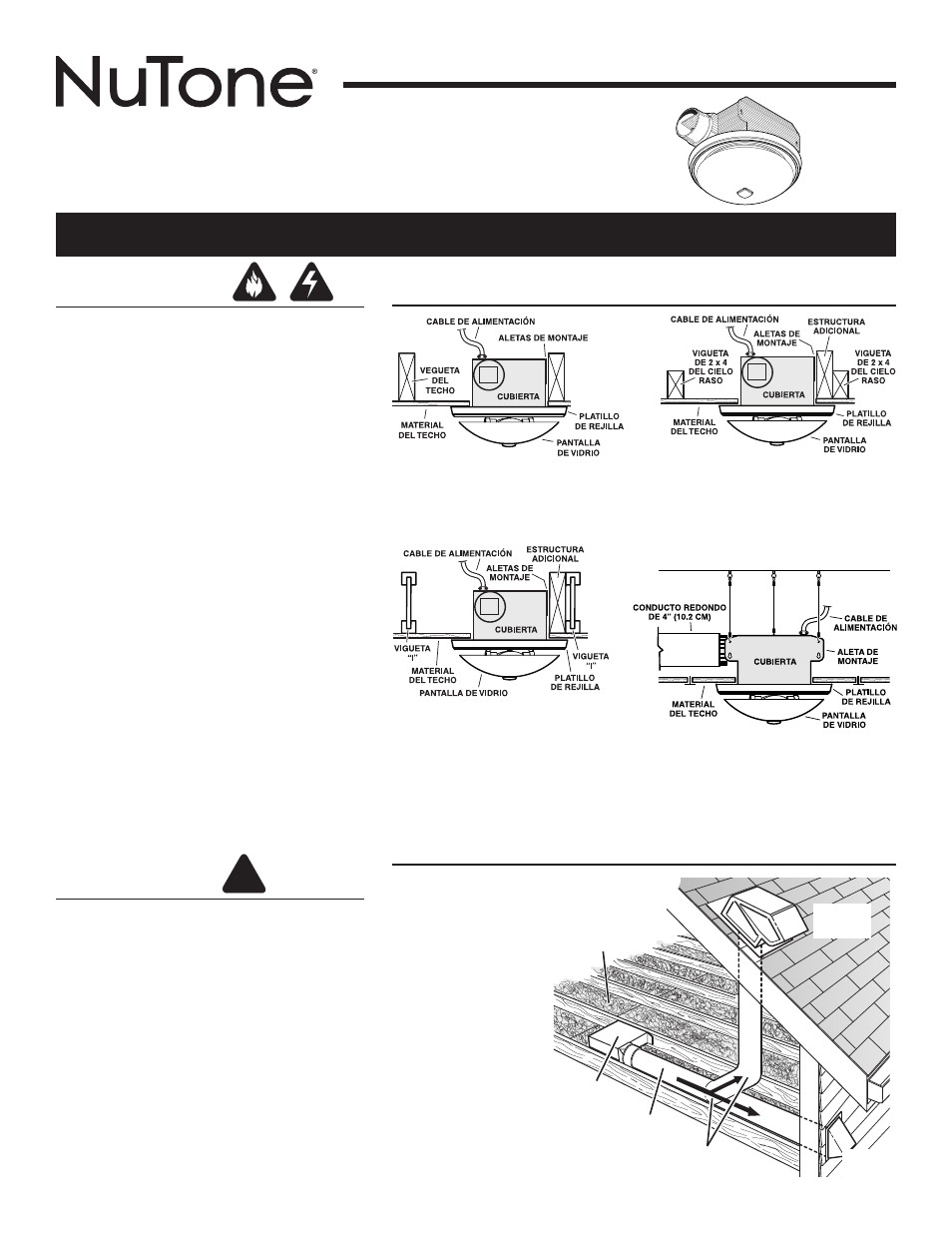

INSTALACIONES TÍPICAS

A la persona que realiza la instalación:

Deje este manual con el dueño de la casa.
Al dueño de la casa:

Las instrucciones de operación y limpieza

se encuentran en la página 12.

CUBIERTA MONTADA

DIRECTAMENTE EN LA VIGUETA

2x6 (o más grande).

Descarga paralela a las viguetas.

CUBIERTA MONTADA

EN UNA VIGA DE 2x4

Se requiere una estructura

adicional para las aletas de

montaje. Descarga paralela a

las viguetas.

*

La estructura adicional debe ser un tramo de 2x6 (altura mínima), de al menos 9 pulgadas

(23 cm) de largo.

CUBIERTA MONTADA

EN UNA VIGUETA “I”

Se requiere una estructura

adicional para las aletas de

montaje. Descarga paralela a

las viguetas.

*

*

TECHOS SUSPENDIDOS

Cubierta montada con cables.

Montaje de tres puntos.

El ventilador funcionará
con más eficiencia
y menos ruido si se
ubica en un sitio donde
requiera el tramo de
conducto más corto
posible y un mínimo
número de codos.
Instale una tapa de
techo o de pared que
tenga un regulador de
tiro incorporado a fin de
reducir los contratiros.
Alimente la unidad
con el voltaje de línea
y el cable eléctrico
apropiados.

CODO REDONDO

DE 4 PULG.

*

CUBIERTA DE

VENTILADOR

CONDUCTO REDONDO

DE 4 PULG

.

*

*

Se compran

por separado

TAPA DE

PARED*

TAPA DE

TECHO *

AISLAMIENTO

(Puede ser colo-

cado alrededor y

sobre de la cubierta

del ventilador.)

PLANIFICACIÓN DE LA INSTALACIÓN
