MODÈLE 768CHNT
N O I R
B L E U
N O I R
B L A N C
B L A N C
B L A N C
L U M .
( B L A N C )
F I L D E T E R R E
V E N T .
( N O I R )
A P P A R E I L B O Î T E
D ' I N T E R R U P T E U R
I N T E R R U P T E U R
D ' É C L A I R A G E
E N T R É E
N O I R
R O U G E
B L A N C
F I L D E
T E R R E
I N T E R R U P T E U R
D E V E N T I L A T E U R

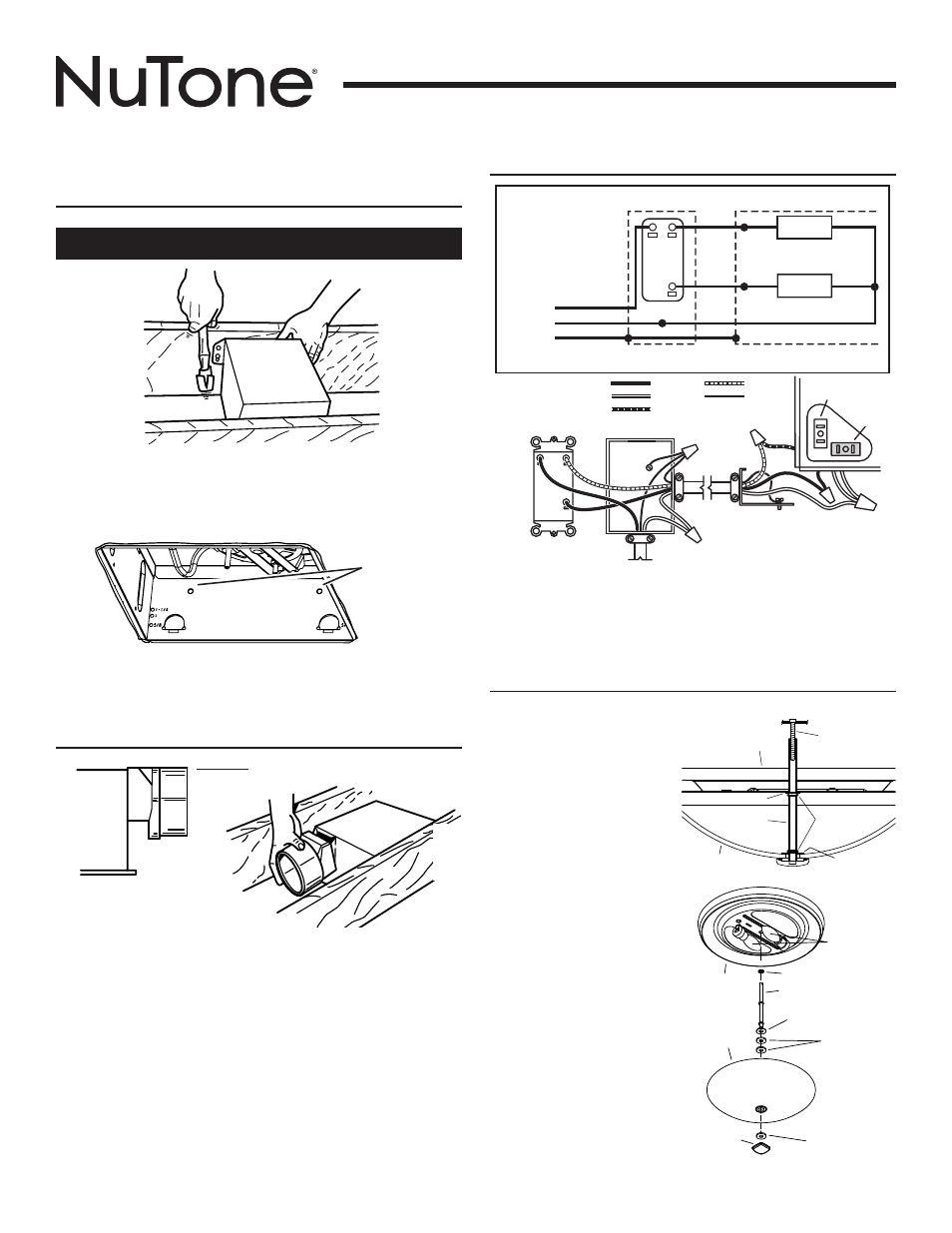

SCHÉMA DE CÂBLAGE
BOÎTE
D'INTERRUPTEUR
LAMPE
VENTILATEUR
DOUBLE COMMANDE
(vendu séparément)
BLANC
NOIR ROUGE
FIL DE
TERRE
(nu)
PLAQUE DE
CÂBLAGE
ENTRÉE
120 VCA
BLEU PRISE NOIRE
(VENT.)
PRISE BLANCHE
(LUM.)
INSTALLATION DU BOÎTIER
(suite)
FIXATION DE LA PLAQUE DE PROTECTION
ET DU GLOBE DE VERRE COLORÉ
POSE DU CONDUIT
DE NIVEAU
RACCORD DU CÂBLAGE
REMARQUE : Le raccord
du conduit est muni d’un
clapet à contrepoids. Le
clapet demeure ouvert d’environ 2,5 cm (1 po) une fois le raccord
fixé au boîtier. L’isolation est ainsi directement en contact
avec le boîtier du ventilateur et de la lampe, conformément
aux normes UL (Underwriters Laboratories). Par contre, au
moindre refoulement d’air, le clapet se referme, empêchant
l’air de pénétrer dans le ventilateur et dans la pièce.
1. Enclenchez le clapet / raccord de conduit sur le boîtier.
Assurez-vous que les languettes du raccord s’enclenchent
correctement dans les fentes du boîtier. Le dessus du clapet /
raccord de conduit doit être de niveau avec le dessus du
boîtier.
2. Introduisez le conduit rond de 10,2 cm (4 po) dans le raccord
et faites passer le conduit à l’extérieur à travers un capuchon
de toit ou de mur. Vérifiez que le clapet du registre s’ouvre
librement. Étanchez tous les joints avec du ruban adhésif.
4. Placez le boîtier dans l’ouverture de sorte que son arête
inférieure affleure la surface finie du plafond. Clouez chaque
bride à la solive à travers les trous en forme de serrure. Pour
assurer un fonctionnement silencieux, enfoncez un autre clou
dans le trou supérieur de chaque bride.
Bâtisse déjà construite
5. Des trous de fixation supplémentaires sont prévus pour les
installations où l’accès du dessus est difficile ou impossible.
Vissez ou clouez le boîtier directement aux solives ou au
cadre.
1. R e p é r e z l a p l a q u e
de protection sur le
boîtier de ventilateur et
branchez le connecteur
du faisceau dans la
prise blanche du boîtier
du ventilateur.
2. Insérez la tige dans l’orifice
au centre de la plaque de
protection. Placez une
rondelle entre le collet de
la tige et la plaque.
3. Engagez la tige dans la vis
de la plaque de protection
du boîtier jusqu’à ce que
la plaque soit fermement
appuyée contre le plafond.
Ne trop serrez pas la tige.
4. Posez les ampoules.
Utilisez des ampoules de
chandelier de 60 watts
(maximum), de type B10.
5. Placez les rondelles et le
globe de verre coloré sur la
tige de montage et alignez
celui-ci avec la plaque de
protection. Fixez le globe
à la plaque de protection
à l’aide des rondelle(s)
de feutre et de l’écrou à
fleuron, tel qu’indiqué.
6. Rétablissez l’alimentation électrique et vérifiez le fonctionnement
de l’appareil.
1. Connectez l’appareil tel
qu’indiqué dans le diagramme.
Acheminez le câble électrique le
plus directement possible à l’appareil.
Veillez à ce que le câble ne touche pas les côtés ni le dessus
du boîtier, une fois la pose terminée.
PLAQUE DE
PROTECTION
VIS DE
LA PLAQUE
RONDELLE
TIGE COLLET
GLOBE DE
VERRE COLORÉ
RONDELLE
ÉCROU À
FLEURON
TIGE
RONDELLE
RONDELLE
EN ACIER
RONDELLE
DE FEUTRE
RONDELLE
DE FEUTRE
(Ajoutez la
deuxième
rondelle en
tant que
nécessaire pour
fixer le globe
étroitement.)
AMPOULE DE
CHANDELIER
DE 60 WATTS
MAX.
À CULOT B10
(2 REQ.)
PLAQUE DE
PROTECTION
GLOBE
DE VERRE
COLORÉ
TROUS DE FIXA-
TION
SUPPLÉMEN-
TAIRES
